CLIGNOTANTS (MODEL K9 / L0)

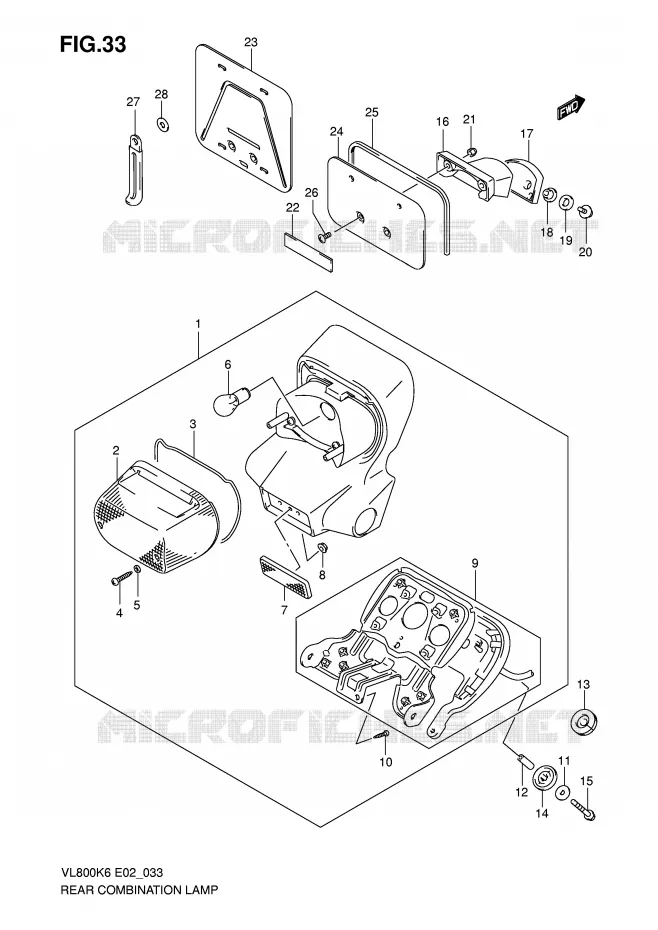

FEU ARRIERE (MODEL K6 / K7 / K8) POUR SUZUKI VOLUSIA 800 2010

FEU ARRIERE (MODEL K9 / L0)

(1) 35710-41F51-000

LAMP ASSY,REAR COMB
FEU AR

(2) 35712-10F00-000

LENS
VOYANT

(3) 35613-80F00-000

GASKET
WASHER

(4) 03211-04207-000

VIS 4X20
SCREW

(5) 35627-43010-000

JOINT DE VIS
PACKING

(6) 09471-12083-000

AMPOULE 12V21/5W BAY15D SPEC.
BULB (12V,21/5W)

(7) 35970-07F01-000

REFLEX. REFLECTOR ASSY. REAR
REFLEX REFLECTOR ASSY

(8) 08316-2005A-000

NUT

(9) 35718-41F00-000

SOCKET & CORD
FAISCEAU FEU AR

(10) 03211-0516A-000

SCREW

(11) 09160-06088-000

RONDELLE 6.5X20X1.6
WASHER (6.5X210X1.6)

(12) 09180-06275-000

SPACER
ENTRETOISE

(13) 09308-10017-000

GROMMET

(14) 09320-09046-000

CUSHION

(15) 01550-0635B-000

BOLT. CYLINDER HEAD BOLT
BOLT

(16) 35928-41F00-000

STAY,LICENSE PLATE HOLDER
SUPPORT

(17) 35929-41F00-000

CUSHION,LICENSE HOLDER STAY
CAOUTCHOUC

(18) 09169-06077-000

WASHER
RONDELLE

(19) 09160-06109-000

WASHER (6.5X18X1.6)

(20) 01550-0630B-000

BOLT
BOLT, LICENSE STAY

(21) 08313-10067-000

ECROU 6MM
NUT, LICENSE HOLDER

(22) 33652-26E00-000

CAOUTCHOUC MOUSSE 20X90X1.0
PROTECTOR, HOLDER

(23) 63461-41F20-000

HOLDER,LICENSE PLATE
HOLDER

(24) 63461-41F00-000

HOLDER,LICENSE P
HOLDER

(25) 94635-10F00-000

MOLDING LICENSE PLATE
MOLDING, LICENSE HOLDER

(25) 94635-19C00-000

PROTECTION DE BORD, CARENAGE
MOLDING, LICENSE HOLDER

(26) 02142-0616B-000

SCREW
SCREW, PLATE HOLDER

(27) 09404-06039-000

CLAMP
DOIGT D'ALLUMAGE

(28) 09160-06052-000

RONDELLE
WASHER (6.5X16X1.2)

	Référence	Désignation	Qté
# 1	35710-41F51-000 3571041F51000 3571041F51000	LAMP ASSY, REAR COMB FEU AR	293,60 €
# 2	35712-10F30-000 35712-10F00-000 3571210F30000	LENS VOYANT	46,64 €
# 3	35613-80F00-000 3561380F00000 3561380F00000	GASKET WASHER	8,61 €
# 4	03211-04207-000 0321104207000 0321104207000	VIS 4X20 SCREW	1,42 €
# 5	35627-43010-000 3562743010000 3562743010000	JOINT DE VIS PACKING	2,26 €
# 6	09471-12083-000 0947112083000 0947112083000	AMPOULE 12V21/5W BAY15D SPEC. BULB (12V, 21/5W)	8,36 €
# 7	35970-07F01-000 3597007F01000 3597007F01000	REFLEX. REFLECTOR ASSY. REAR REFLEX REFLECTOR ASSY	21,45 €
# 8	08316-2005A-000 083162005A000 083162005A000	NUT	Non disponible	0,00 €
# 9	35718-41F00-000 3571841F00000 3571841F00000	SOCKET & CORD FAISCEAU FEU AR	126,67 €
# 10	03211-0516A-000 032110516A000 032110516A000	SCREW	Non disponible	0,00 €
# 11	09160-06088-000 0916006088000 0916006088000	RONDELLE 6.5X20X1.6 WASHER (6.5X210X1.6)	2,17 €
# 12	09180-06275-000 0918006275000 0918006275000	SPACER ENTRETOISE	4,22 €
# 13	09308-10017-000 0930810017000 0930810017000	GROMMET	4,37 €
# 14	09320-09046-000 0932009046000 0932009046000	CUSHION	5,79 €
# 15	01550-0635B-000 015500635B000 015500635B000	BOLT. CYLINDER HEAD BOLT BOLT	3,57 €
# 16	35928-41F00-000 3592841F00000 3592841F00000	STAY, LICENSE PLATE HOLDER SUPPORT	86,36 €
# 17	35929-41F00-000 3592941F00000 3592941F00000	CUSHION, LICENSE HOLDER STAY CAOUTCHOUC	26,39 €
# 18	09169-06077-000 0916906077000 0916906077000	WASHER RONDELLE	4,90 €
# 19	09160-06109-000 0916006109000 0916006109000	WASHER (6.5X18X1.6)	2,62 €
# 20	01550-0630B-000 015500630B000 015500630B000	BOLT BOLT, LICENSE STAY	3,13 €
# 21	08313-10067-000 0831310067000 0831310067000	ECROU 6MM NUT, LICENSE HOLDER	Non disponible	0,00 €
# 22	33652-26E00-000 3365226E00000 3365226E00000	CAOUTCHOUC MOUSSE 20X90X1.0 PROTECTOR, HOLDER	4,50 €
# 23	63461-41F20-000 6346141F20000 6346141F20000	HOLDER, LICENSE PLATE HOLDER	144,45 €
# 24	63461-41F00-000 6346141F00000 6346141F00000	HOLDER, LICENSE P HOLDER	85,11 €
# 25	94635-10F00-000 9463510F00000 9463510F00000	MOLDING LICENSE PLATE MOLDING, LICENSE HOLDER	8,69 €
# 25	94635-19C00-000 9463519C00000 9463519C00000	PROTECTION DE BORD, CARENAGE MOLDING, LICENSE HOLDER	Non disponible	0,00 €
# 26	02142-0616B-000 021420616B000 021420616B000	SCREW SCREW, PLATE HOLDER	1,97 €
# 27	09404-06429-000 09404-06039-000 0940406429000	CLAMP DOIGT D'ALLUMAGE	2,86 €
# 28	09160-06079-000 09160-06052-000 0916006079000	RONDELLE WASHER (6.5X16X1.2)	2,46 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
