CLIGNOTANTS (MODEL K7 / K8) REFER TO FIG.31B(G- 5) FOR MODEL K9/L0

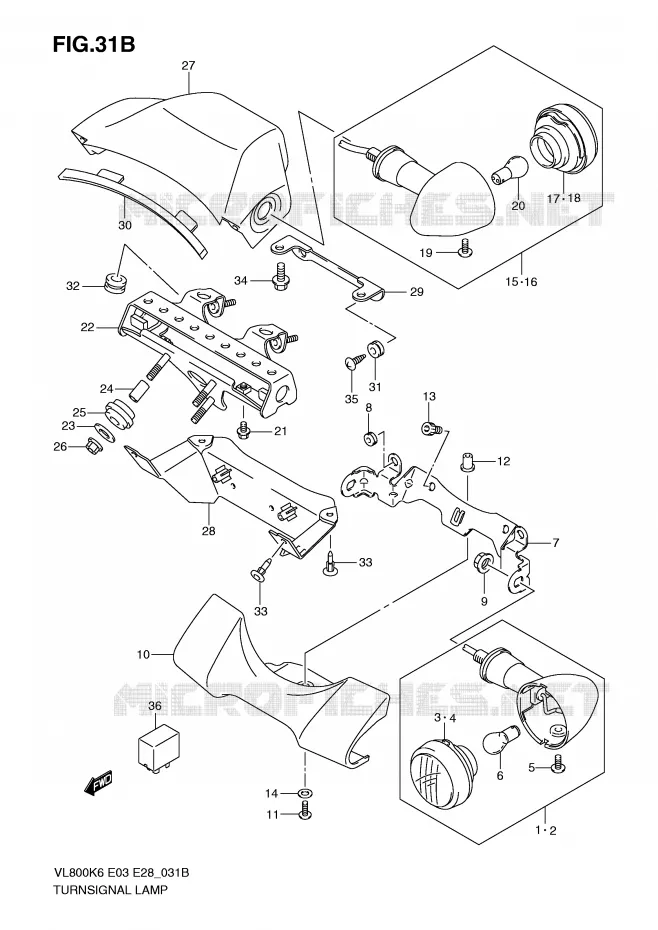

CLIGNOTANTS (MODEL K9 / L0) POUR SUZUKI INTRUDER 800 2009

FEU ARRIERE (MODEL K6 / K7 / K8) REFER TO FIG.32A(G- 9) FOR MODEL K9/L0

(1) 35601-48E70-000

FRONT TURNSIGNAL ASSY, RH

(2) 35602-48E70-000

FRONT TURNSIGNAL ASSY, LH

(3) 35610-38AA0-000

LENS
VOYANT

(4) 35630-38AA0-000

VOYANT

(5) 35623-38AA0-000

SCREW
SCREW (4X10)

(6) 09471-12083-000

AMPOULE 12V21/5W BAY15D SPEC.
BULB (12V21/5W)

(7) 35616-41FA2-000

BRACKET

(8) 09320-06027-000

CUSHION (6.5X14X6)
CUSHION

(9) 08310-0010B-000

NUT

(10) 35641-41F02-000

COVER. FR
COVER, FRONT TURNSIGNAL

(11) 09139-05042-000

VIS 5X16MM
SCREW (5X8)

(12) 94618-48H10-000

NUT
NUT, COVER

(13) 07130-0812B-000

PLUG. HEAD COVER
BOLT, FRONT TURNSIGNAL

(14) 09160-05048-000

WASHER,5.5X14X1.20
WASHER, COVER

(15) 35603-38AB4-000

LAMP,TURNSIGNAL,RH
CLIGNOTANT

(15) 35603-38AH0-000

LAMP ASSY,REAR TURNSIGNAL,R
CLIGNOTANT

(16) 35604-38AB4-000

LAMP,TURNSIGNAL,LH
CLIGNOTANT

(16) 35604-38AH0-000

LAMP ASSY,REAR TURNSIGNAL,L
CLIGNOTANT

(17) 35610-38AH0-000

LENS
LENS, RH

(17) 35630-38AE1-000

LENS
LENS GSX-R1000/K3-

(18) 35610-38AE1-000

LENS
LENS GSX-R1000/K3-

(18) 35630-38AH0-000

LENS
LENS GSX-R1000/K3-

(19) 35623-38AA0-000

SCREW
SCREW (4X10)

(20) 09471-12045-000

BULB
BULB (12V21W)

(21) 09103-06507-000

BOLT,6X14
BOLT, RR TURN (6X14)

(22) 35620-43H01-000

BRACKET. REAR TURNSIGNAL
BRACKET, RR TURN

(23) 09160-06077-000

RONDELLE 6.5X20X1.2
WASHER, BRACKET

(24) 09180-06195-000

DOUILLE 6.4X10X18 ALU
ENTRETOISE

(25) 09320-10504-000

CUSHION
CUSHION, BRACKET

(26) 08316-1006A-000

NUT. RECT BRKT
NUT, BRACKET

(27) 35621-43H00-000

COVER. REAR TURNSIGNAL
COVER, RR TURN UPPER

(27) 35621-43H50-000

COVER, RR TURN UPPER

(28) 35622-43H00-000

COVER. REAR TURNSIGNAL
COVER, RR TURN LOWER

(28) 35622-43H50-000

COVER, RR TURN LOWER

(29) 35623-43H00-000

BRACKET. REAR TURNSIGNAL
BRACKET, RR TURN COVER

(30) 35657-43H00-000

GASKET. REAR TURNSIGNAL
GASKET, RR TURN COVER

(31) 09320-06027-000

CUSHION (6.5X14X6)
CUSHION, RR COVER

(32) 09320-08066-000

CUSHION,MUF COV
CUSHION, RR COVER

(33) 09409-06322-5PK

GOUPILLE FIXATION CACHE
CLIP, RR COVER

(33) 09409-06322-5PK

GOUPILLE FIXATION CACHE
CLIP, RR COVER

(34) 01550-0612A-000

BOLT
BOLT, RR COVER BKT

(35) 03541-0510A-000

SCREW
SCREW, RR COVER

(36) 38610-03F01-000

RELAY ASSY. TURNSIGNAL LAMP
BOITE CLIGNOTANT

	Référence	Désignation	Qté
# 1	35601-48E70-000 3560148E70000 3560148E70000	FRONT TURNSIGNAL ASSY, RH	Non disponible	0,00 €
# 2	35602-48E70-000 3560248E70000 3560248E70000	FRONT TURNSIGNAL ASSY, LH	Non disponible	0,00 €
# 3	35610-38AA0-000 3561038AA0000 3561038AA0000	LENS VOYANT	22,68 €
# 4	35630-38AA0-000 3563038AA0000 3563038AA0000	VOYANT	Non disponible	0,00 €
# 5	35623-38AA0-000 3562338AA0000 3562338AA0000	SCREW SCREW (4X10)	5,31 €
# 6	09471-12083-000 0947112083000 0947112083000	AMPOULE 12V21/5W BAY15D SPEC. BULB (12V21/5W)	8,36 €
# 7	35616-41FA2-000 3561641FA2000 3561641FA2000	BRACKET	53,39 €
# 8	09320-06016-000 09320-06027-000 0932006016000	CUSHION (6.5X14X6) CUSHION	3,08 €
# 9	08310-0010B-000 083100010B000 083100010B000	NUT	3,08 €
# 10	35641-41F02-000 3564141F02000 3564141F02000	COVER. FR COVER, FRONT TURNSIGNAL	51,72 €
# 11	09139-05042-000 0913905042000 0913905042000	VIS 5X16MM SCREW (5X8)	2,82 €
# 12	09159-05019-000 94618-48H10-000 0915905019000	NUT NUT, COVER	7,39 €
# 13	07130-0812B-000 071300812B000 071300812B000	PLUG. HEAD COVER BOLT, FRONT TURNSIGNAL	3,44 €
# 14	09160-05048-000 0916005048000 0916005048000	WASHER, 5.5X14X1.20 WASHER, COVER	1,89 €
# 15	35603-38AB2-000 35603-38AB4-000 3560338AB2000	LAMP, TURNSIGNAL, RH CLIGNOTANT	101,46 €
# 15	35603-38AH0-000 3560338AH0000 3560338AH0000	LAMP ASSY, REAR TURNSIGNAL, R CLIGNOTANT	63,06 €
# 16	35604-38AB2-000 35604-38AB4-000 3560438AB2000	LAMP, TURNSIGNAL, LH CLIGNOTANT	92,27 €
# 16	35604-38AH0-000 3560438AH0000 3560438AH0000	LAMP ASSY, REAR TURNSIGNAL, L CLIGNOTANT	69,18 €
# 17	35610-38AH0-000 3561038AH0000 3561038AH0000	LENS LENS, RH	22,68 €
# 17	35630-38AE1-000 3563038AE1000 3563038AE1000	LENS LENS GSX-R1000/K3-	22,68 €
# 18	35610-38AE1-000 3561038AE1000 3561038AE1000	LENS LENS GSX-R1000/K3-	22,53 €
# 18	35630-38AH0-000 3563038AH0000 3563038AH0000	LENS LENS GSX-R1000/K3-	21,56 €
# 19	35623-38AA0-000 3562338AA0000 3562338AA0000	SCREW SCREW (4X10)	5,31 €
# 20	09471-12045-000 0947112045000 0947112045000	BULB BULB (12V21W)	6,30 €
# 21	09103-06507-000 0910306507000 0910306507000	BOLT, 6X14 BOLT, RR TURN (6X14)	3,57 €
# 22	35620-43H00-000 35620-43H01-000 3562043H00000	BRACKET. REAR TURNSIGNAL BRACKET, RR TURN	30,86 €
# 23	09160-06077-000 0916006077000 0916006077000	RONDELLE 6.5X20X1.2 WASHER, BRACKET	2,60 €
# 24	09180-06195-000 0918006195000 0918006195000	DOUILLE 6.4X10X18 ALU ENTRETOISE	4,08 €
# 25	09320-10504-000 0932010504000 0932010504000	CUSHION CUSHION, BRACKET	4,79 €
# 26	08316-1006A-000 083161006A000 083161006A000	NUT. RECT BRKT NUT, BRACKET	2,86 €
# 27	35621-43H00-000 3562143H00000 3562143H00000	COVER. REAR TURNSIGNAL COVER, RR TURN UPPER	59,88 €
# 27	35621-43H50-000 3562143H50000 3562143H50000	COVER, RR TURN UPPER	Non disponible	0,00 €
# 28	35622-43H00-000 3562243H00000 3562243H00000	COVER. REAR TURNSIGNAL COVER, RR TURN LOWER	51,83 €
# 28	35622-43H50-000 3562243H50000 3562243H50000	COVER, RR TURN LOWER	Non disponible	0,00 €
# 29	35623-43H00-000 3562343H00000 3562343H00000	BRACKET. REAR TURNSIGNAL BRACKET, RR TURN COVER	6,35 €
# 30	35657-43H00-000 3565743H00000 3565743H00000	GASKET. REAR TURNSIGNAL GASKET, RR TURN COVER	4,94 €
# 31	09320-06016-000 09320-06027-000 0932006016000	CUSHION (6.5X14X6) CUSHION, RR COVER	3,08 €
# 32	09320-08066-000 0932008066000 0932008066000	CUSHION, MUF COV CUSHION, RR COVER	7,48 €
# 33	09409-06322-5PK 09409063225PK 09409063225PK	GOUPILLE FIXATION CACHE CLIP, RR COVER	4,10 €
# 34	01550-0612A-000 015500612A000 015500612A000	BOLT BOLT, RR COVER BKT	2,60 €
# 35	03541-0510A-000 035410510A000 035410510A000	SCREW SCREW, RR COVER	1,84 €
# 36	38610-03F00-000 38610-03F01-000 3861003F00000	RELAY ASSY. TURNSIGNAL LAMP BOITE CLIGNOTANT	107,28 €
