FEU ARRIERE (MODELE K1 / K2 / K3 / K4) REFER TO FIG.30A(E-10) FOR MODEL K5

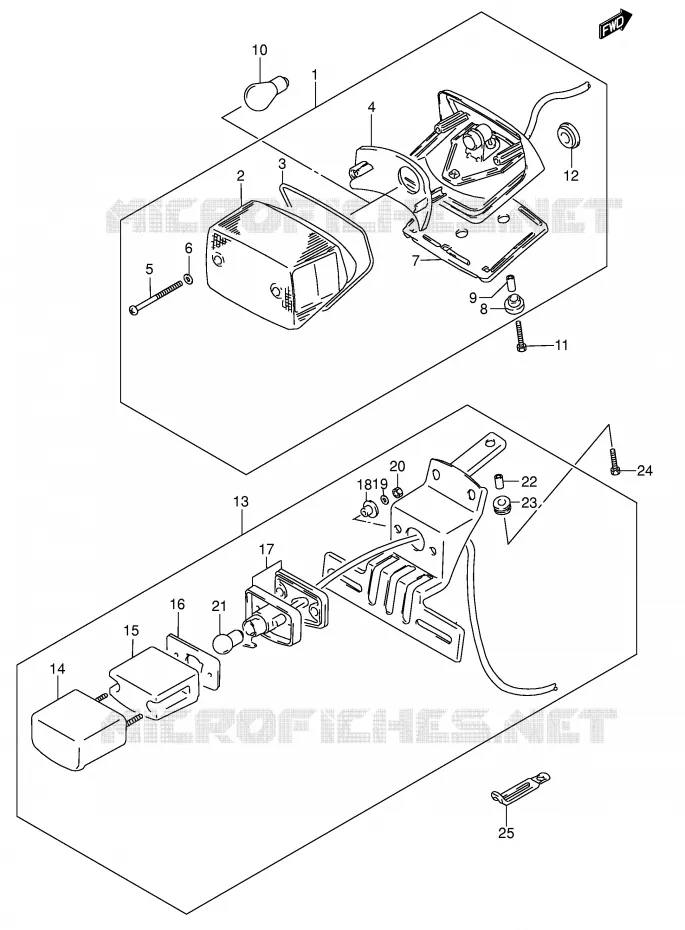

FEU ARRIERE (MODELE K5) POUR SUZUKI INTRUDER 800 2003

FAISCEAU ELECTRIQUE (MODELE K1 / K2 / K3) REFER TO FIG.31A(E-12) FOR MODEL K4

(1) 35710-39A00-999

LAMP ASSY.REAR COMB
LAMP ASSY, REAR COMBINATION

(2) 35712-38A30-000

LENS
VOYANT

(3) 35713-31D00-000

JOINT VERRE FEU ARRIERE
WASHER

(4) 35714-38A00-000

REFLECTOR

(5) 35723-44130-000

VIS
SCREW

(6) 35627-43010-000

JOINT DE VIS
WASHER

(7) 35765-38A00-000

CUSHION

(8) 35764-26470-000

SILENTBLOC
CUSHION

(9) 35766-37190-000

SPACER,RR COMBI LAMP
RONDELLE

(10) 09471-12083-000

AMPOULE 12V21/5W BAY15D SPEC.
BULB (12V,21/5W)

(11) 09116-06093-000

VIS 6X25MM
BOLT 6X25

(12) 09308-14006-000

CAOUTCHOUC
GROMMET, REAR COMB WIRE

(13) 35910-38A40-000

LAMP ASSY, LICENSE

(14) 35917-38A20-000

COUVERCLE

(15) 35912-38A30-000

LICENSE LAMP LENS
VOYANT

(16) 35913-38A30-000

JOINT
WASHER

(17) 35915-38A31-000

CORPS DE FEU PLAQUE POLICE
HOUSING, LICENSE LAMP

(18) 35766-17C00-000

ENTRETOISE
RONDELLE

(19) 08321-0104A-000

WASHER,LOCK
LOCK WASHER

(20) 08310-00047-000

ECROU 4MM
NUT

(21) 09471-12141-000

AMPOULE (12V,8W)

(22) 35766-38A00-000

SPACER
RONDELLE

(23) 35765-38A30-000

CUSHION

(24) 01500-06207-000

VIS 6X20MM
BOLT (6X20)

(25) 09404-06039-000

CLAMP
DOIGT D'ALLUMAGE

	Référence	Désignation	Qté
# 1	35710-39A00-999 3571039A00999 3571039A00999	LAMP ASSY.REAR COMB LAMP ASSY, REAR COMBINATION	230,99 €
# 2	35712-38A30-000 3571238A30000 3571238A30000	LENS VOYANT	49,06 €
# 3	35713-31D00-000 3571331D00000 3571331D00000	JOINT VERRE FEU ARRIERE WASHER	6,05 €
# 4	35714-38A00-000 3571438A00000 3571438A00000	REFLECTOR	Non disponible	0,00 €
# 5	35723-44130-000 3572344130000 3572344130000	VIS SCREW	1,77 €
# 6	35627-43010-000 3562743010000 3562743010000	JOINT DE VIS WASHER	2,26 €
# 7	35765-38A00-000 3576538A00000 3576538A00000	CUSHION	Non disponible	0,00 €
# 8	35764-26470-000 3576426470000 3576426470000	SILENTBLOC CUSHION	2,57 €
# 9	35766-37190-000 3576637190000 3576637190000	SPACER, RR COMBI LAMP RONDELLE	1,82 €
# 10	09471-12083-000 0947112083000 0947112083000	AMPOULE 12V21/5W BAY15D SPEC. BULB (12V, 21/5W)	8,36 €
# 11	09116-06093-000 0911606093000 0911606093000	VIS 6X25MM BOLT 6X25	2,40 €
# 12	09308-14006-000 0930814006000 0930814006000	CAOUTCHOUC GROMMET, REAR COMB WIRE	4,13 €
# 13	35910-38A40-000 3591038A40000 3591038A40000	LAMP ASSY, LICENSE	Non disponible	0,00 €
# 14	35917-38A20-000 3591738A20000 3591738A20000	COUVERCLE	110,42 €
# 15	35912-38A30-000 3591238A30000 3591238A30000	LICENSE LAMP LENS VOYANT	Non disponible	0,00 €
# 16	35913-38A30-000 3591338A30000 3591338A30000	JOINT WASHER	2,57 €
# 17	35915-38A31-000 3591538A31000 3591538A31000	CORPS DE FEU PLAQUE POLICE HOUSING, LICENSE LAMP	Non disponible	0,00 €
# 18	35766-17C00-000 3576617C00000 3576617C00000	ENTRETOISE RONDELLE	3,27 €
# 19	08321-01043-000 08321-0104A-000 0832101043000	WASHER, LOCK LOCK WASHER	2,42 €
# 20	08310-00047-000 0831000047000 0831000047000	ECROU 4MM NUT	2,11 €
# 21	09471-12141-000 0947112141000 0947112141000	AMPOULE (12V, 8W)	Non disponible	0,00 €
# 22	35766-38A00-000 3576638A00000 3576638A00000	SPACER RONDELLE	3,82 €
# 23	35765-38A30-000 3576538A30000 3576538A30000	CUSHION	5,02 €
# 24	09116-06010-000 01500-06207-000 0911606010000	VIS 6X20MM BOLT (6X20)	2,22 €
# 25	09404-06429-000 09404-06039-000 0940406429000	CLAMP DOIGT D'ALLUMAGE	2,86 €
