PARTIE ELECTRIQUE (MODELE K1 / K2 / K3 / K4) REFER TO FIG.26A(E- 4) FOR MODEL K5

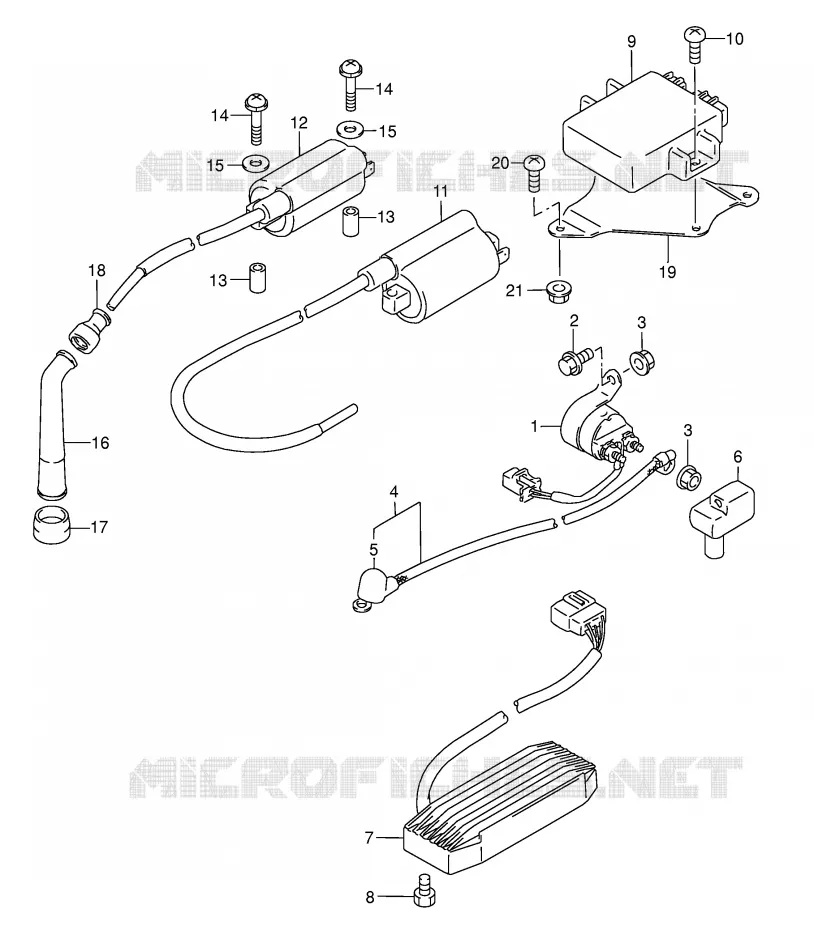

PARTIE ELECTRIQUE (MODELE K5) POUR SUZUKI INTRUDER 800 2002

COMPTEUR

(1) 31800-15501-000

RELAIS DE STARTER
RELAY, STARTING MOTOR

(2) 01550-0610B-000

BOLT. RH
BOLT

(2) 01550-0610B-000

BOLT. RH
BOLT

(2) 01550-0610B-000

BOLT. RH
BOLT
BOLT. RH

(2) 01550-0610B-000

BOLT. RH
BOLT
BOLT. RH

(3) 08361-3506A-000

NUT

(3) 08361-3506A-000

NUT

(3) 08361-3506A-000

NUT
NUT

(3) 08361-3506A-000

NUT
NUT

(4) 33850-38A00-000

CABLE DE DEMARREUR
VIS

(5) 31861-48B10-000

CAOUTCHOUC PROTECTION
CAP, STARTER MOTOR

(6) 31861-38A00-000

CAOUTCHOUC PROTECTION
CHAPEAU

(7) 32800-12E01-000

RECTIFIER ASSY
CELLULE

(8) 01500-0610B-000

BOLT. RTNR
SCREW

(9) 32900-38A31-000

UNITEE CDI COMPLET VS800GLT,V
BOITIER ELECTRONIQUE

(10) 02142-0612B-000

SCREW

(11) 33410-38A20-000

COIL ASSY. IGNITION FRONT
BOBINE

(12) 33420-38A20-000

COIL, IGNITION (CORD L:520)

(13) 09180-06144-000

SPACER (6.4X10X19)

(13) 09180-06144-000

SPACER (6.4X10X19)

(14) 09137-05008-000

SCREW, IGNITION COIL

(14) 09137-05008-000

SCREW, IGNITION COIL

(15) 08322-0105B-000

WASHER

(15) 08322-0105B-000

WASHER

(15) 08322-0105B-000

WASHER
WASHER

(15) 08322-0105B-000

WASHER
WASHER

(15) 08322-0105B-000

WASHER

(15) 08322-0105B-000

WASHER

(15) 08322-0105B-000

WASHER
WASHER

(15) 08322-0105B-000

WASHER
WASHER

(16) 33510-11410-000

CAPUCHON DE BOUGIES
CAP, SPARK PLUG

(17) 33541-47D00-000

JOINT CAOUTCHOUC DU CAPUCHON
CAOUTCHOUC

(18) 33542-38B00-000

JOINT CAOUTCHOUC, CAPUCHON
CAOUTCHOUC

(19) 32910-38A10-000

BOITIER ELECTRONIQUE

(20) 02112-3612A-000

SCREW

(21) 08316-10067-000

ECROU 6MM
NUT

	Référence	Désignation	Qté
# 1	31800-15501-000 3180015501000 3180015501000	RELAIS DE STARTER RELAY, STARTING MOTOR	87,82 €
# 2	01550-06103-000 01550-0610B-000 0155006103000	BOLT. RH BOLT	3,15 €
# 3	08361-35068-000 08361-3506A-000 0836135068000	NUT	2,31 €
# 4	33850-38A00-000 3385038A00000 3385038A00000	CABLE DE DEMARREUR VIS	22,16 €
# 5	31861-48B10-000 3186148B10000 3186148B10000	CAOUTCHOUC PROTECTION CAP, STARTER MOTOR	8,41 €
# 6	31861-38A00-000 3186138A00000 3186138A00000	CAOUTCHOUC PROTECTION CHAPEAU	9,36 €
# 7	32800-12E01-000 3280012E01000 3280012E01000	RECTIFIER ASSY CELLULE	352,85 €
# 8	01500-06103-000 01500-0610B-000 0150006103000	BOLT. RTNR SCREW	1,97 €
# 9	32900-38A31-000 3290038A31000 3290038A31000	UNITEE CDI COMPLET VS800GLT, V BOITIER ELECTRONIQUE	Non disponible	0,00 €
# 10	02142-06123-000 02142-0612B-000 0214206123000	SCREW	2,29 €
# 11	33410-38A20-000 3341038A20000 3341038A20000	COIL ASSY. IGNITION FRONT BOBINE	108,88 €
# 12	33420-38A20-000 3342038A20000 3342038A20000	COIL, IGNITION (CORD L:520)	Non disponible	0,00 €
# 13	09180-06144-000 0918006144000 0918006144000	SPACER (6.4X10X19)	Non disponible	0,00 €
# 14	09137-05008-000 0913705008000 0913705008000	SCREW, IGNITION COIL	Non disponible	0,00 €
# 15	08322-01053-000 08322-0105B-000 0832201053000	WASHER	3,06 €
# 16	33510-11410-000 3351011410000 3351011410000	CAPUCHON DE BOUGIES CAP, SPARK PLUG	24,27 €
# 17	33541-47D00-000 3354147D00000 3354147D00000	JOINT CAOUTCHOUC DU CAPUCHON CAOUTCHOUC	8,34 €
# 18	33542-38B00-000 3354238B00000 3354238B00000	JOINT CAOUTCHOUC, CAPUCHON CAOUTCHOUC	7,43 €
# 19	32910-38A10-000 3291038A10000 3291038A10000	BOITIER ELECTRONIQUE	Non disponible	0,00 €
# 20	02112-36123-000 02112-3612A-000 0211236123000	SCREW	2,73 €
# 21	08316-20063-000 08316-10067-000 0831620063000	ECROU 6MM NUT	2,93 €
