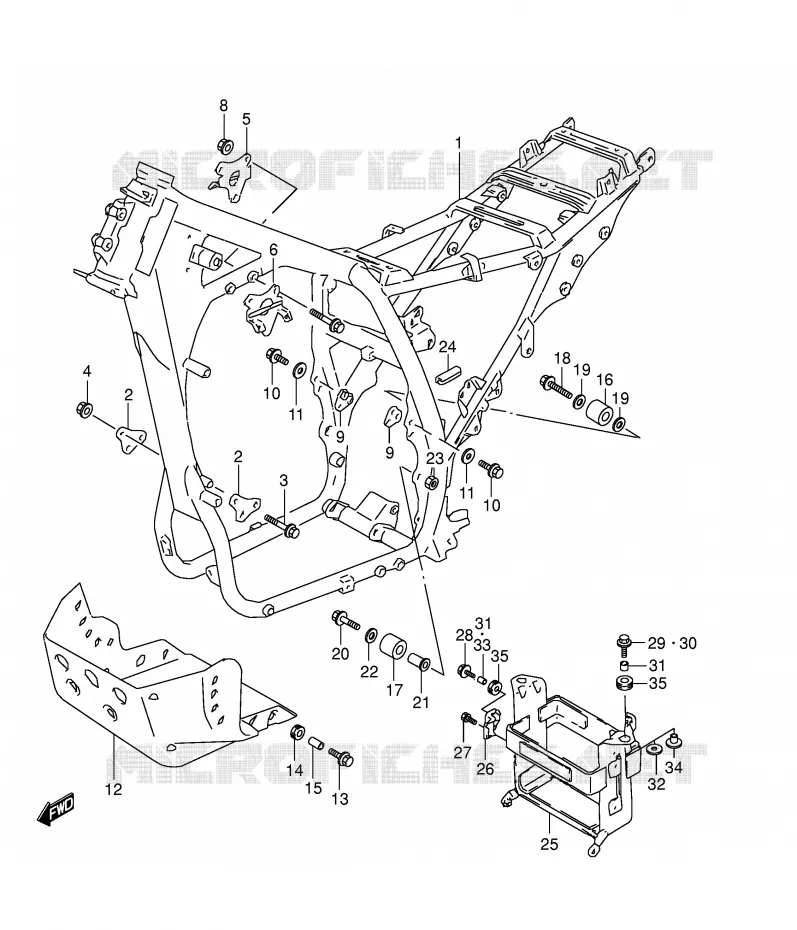

CADRE POUR SUZUKI DR 800 1996

REPOSE PIED

CADRE pour Suzuki DR 800 1996

(1)  41100-31D00-28W
CADRE NU BLANC DR800SM,N
FRAME (WHITE)
(1)  41100-31D01-24K
CADRE NU GRIS DR800SR
CADRE
(1)  41100-31D01-28W
FRAME (WHITE)

(2)  41911-44B00-019
PLAQUE SUPPORT MOTEUR INFER.
SUPPORT MOTEUR

(2)  41911-44B00-019
PLAQUE SUPPORT MOTEUR INFER.
SUPPORT MOTEUR

(3)  09103-08569-000
BOLT,8X70
BOLT, FRONT

(4)  09159-08034-000
ECROU 8MM
NUT

(5)  41890-44B02-019
PLAQUE SUPPORT MOTEUR SUP.DR.
PLAQUE

(6)  41990-44B02-019
PLAQUE SUPPORT MOTEUR SUP.GCHE
SUPPORT MOTEUR

(7)  09103-08332-000
BOLT

(8)  09159-08034-000
ECROU 8MM
NUT

(9)  41950-44B00-019
PLAQUE SUPPORT MOTEUR ARRIERE
PATTE

(9)  41950-44B00-019
PLAQUE SUPPORT MOTEUR ARRIERE
PATTE

(10)  01550-0825A-000
BOLT. FINAL GEAR BEARIN
.BOLT, LOWER RH

(10)  01550-0825A-000
BOLT. FINAL GEAR BEARIN
.BOLT, LOWER RH

(10)  01550-0825A-000
BOLT. FINAL GEAR BEARIN
.BOLT, LOWER RH
BOLT. FINAL GEAR BEARIN

(10)  01550-0825A-000
BOLT. FINAL GEAR BEARIN
.BOLT, LOWER RH
BOLT. FINAL GEAR BEARIN

(10)  01550-0825A-000
BOLT. FINAL GEAR BEARIN
VIS

(10)  01550-0825A-000
BOLT. FINAL GEAR BEARIN
VIS

(10)  01550-0825A-000
BOLT. FINAL GEAR BEARIN
VIS
BOLT. FINAL GEAR BEARIN

(10)  01550-0825A-000
BOLT. FINAL GEAR BEARIN
VIS
BOLT. FINAL GEAR BEARIN

(11)  08321-0108B-000
WASHER,LOCK
LOCK WASHER

(11)  08321-0108B-000
WASHER,LOCK
LOCK WASHER

(11)  08321-0108B-000
WASHER,LOCK
LOCK WASHER
WASHER,LOCK

(11)  08321-0108B-000
WASHER,LOCK
LOCK WASHER
WASHER,LOCK

(11)  08321-0108B-000
WASHER,LOCK
LOCK WASHER

(11)  08321-0108B-000
WASHER,LOCK
LOCK WASHER

(11)  08321-0108B-000
WASHER,LOCK
LOCK WASHER
WASHER,LOCK

(11)  08321-0108B-000
WASHER,LOCK
LOCK WASHER
WASHER,LOCK

(12)  42511-44B00-30H
PROTECTION DE MOTEUR BLANC DR
PROTECTOR, ENGINE (WHITE)

(13)  01500-06207-000
VIS 6X20MM
BOLT

(14)  09320-09016-000
SILENTBLOC
CUSHION

(15)  09180-06283-000
SPACER,6.5X10X7
ENTRETOISE *

(16)  43910-27C11-000
ROULEAUX TENDEUR DE CHAINE AV.
CAGE A AIGUILLES

(17)  43911-01B10-000
ROULEAU GUIDE DE CHAINE SUP.
ROLLER, CHAIN LOWER

(18)  09103-08083-000
VIS 8X41
BOLT, UPPER

(19)  08211-08121-000
RONDELLE DE SURETE
WASHER

(19)  08211-08121-000
RONDELLE DE SURETE
WASHER

(20)  09103-10197-000
VIS 10X52
BOLT, LOWER

(21)  43916-44B00-000
DOUILLE FILETEE
SPACER, LOWER

(22)  08211-10221-000
RONDELLE DE SURETE
WASHER

(23)  08319-3110A-000
NUT
NUT (BLACK)

(24)  94635-19C00-000
PROTECTION DE BORD, CARENAGE
MOLDING, BREATHER TUBE

(25)  41540-31D00-000
SUPPORT DE BATTERIE DR800SM-P
HOLDER, BATTERY
(25)  41540-31D01-000
HOLDER, BATTERY

(26)  41550-31D00-000
BOITIER

(27)  01570-0610A-000
BOLT
BOLT, SIDE

(28)  01500-06207-000
VIS 6X20MM
BOLT 6X20

(29)  01500-06257-000
VIS 6X25MM
BOLT, UPPER (6X25)

(30)  09116-06093-000
VIS 6X25MM
BOTL (6X25)

(31)  09180-06038-000
DOUILLE 6.1X9X7.5
RONDELLE

(31)  09180-06038-000
DOUILLE 6.1X9X7.5
RONDELLE

(32)  09160-06077-000
RONDELLE 6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE

(33)  09180-06038-000
DOUILLE 6.1X9X7.5
SPACER 6.1X14X7.2

(34)  09169-06065-000
WASHER,RESONATOR
SPACER, UPPER LOWER

(35)  09320-08510-000
CUSHION(8.5X20X8)
CUSHION

(35)  09320-08510-000
CUSHION(8.5X20X8)
CUSHION

(35)  09320-08510-000
CUSHION(8.5X20X8)
CUSHION
CUSHION(8.5X20X8)

(35)  09320-08510-000
CUSHION(8.5X20X8)
CUSHION
CUSHION(8.5X20X8)
Référence Désignation Prix Unitaire TTC Qté
# 1

41100-31D00-28W
4110031D0028W

4110031D0028W
CADRE NU BLANC DR800SM, N
FRAME (WHITE)
Non disponible
# 1

41100-31D01-24K
4110031D0124K

4110031D0124K
CADRE NU GRIS DR800SR
CADRE
Non disponible
# 1

41100-31D01-28W
4110031D0128W

4110031D0128W
FRAME (WHITE)
Non disponible
# 2

41911-44B00-019
4191144B00019

4191144B00019
PLAQUE SUPPORT MOTEUR INFER.
SUPPORT MOTEUR
Non disponible
# 3

09103-08293-000

09103-08569-000
 0910308293000
BOLT, 8X70
BOLT, FRONT
# 4

09159-08103-000

09159-08034-000
 0915908103000
ECROU 8MM
NUT
# 5

41890-44B02-019
4189044B02019

4189044B02019
PLAQUE SUPPORT MOTEUR SUP.DR.
PLAQUE
# 6

41990-44B02-019
4199044B02019

4199044B02019
PLAQUE SUPPORT MOTEUR SUP.GCHE
SUPPORT MOTEUR
# 7

09103-08307-000

09103-08332-000
 0910308307000
BOLT
# 8

09159-08103-000

09159-08034-000
 0915908103000
ECROU 8MM
NUT
# 9

41950-44B00-019
4195044B00019

4195044B00019
PLAQUE SUPPORT MOTEUR ARRIERE
PATTE
Non disponible
# 10

01517-08254-000

01550-0825A-000
 0151708254000
BOLT. FINAL GEAR BEARIN
.BOLT, LOWER RH
# 11

08321-01083-000

08321-0108B-000
 0832101083000
WASHER, LOCK
LOCK WASHER
# 12

42511-44B00-30H
4251144B0030H

4251144B0030H
PROTECTION DE MOTEUR BLANC DR
PROTECTOR, ENGINE (WHITE)
Non disponible
# 13

09116-06010-000

01500-06207-000
 0911606010000
VIS 6X20MM
BOLT
# 14

09320-09016-000
0932009016000

0932009016000
SILENTBLOC
CUSHION
Non disponible
# 15

09180-06011-000

09180-06283-000
 0918006011000
SPACER, 6.5X10X7
ENTRETOISE *
# 16

43910-27C11-000
4391027C11000

4391027C11000
ROULEAUX TENDEUR DE CHAINE AV.
CAGE A AIGUILLES
# 17

43911-01B10-000
4391101B10000

4391101B10000
ROULEAU GUIDE DE CHAINE SUP.
ROLLER, CHAIN LOWER
# 18

09103-08083-000
0910308083000

0910308083000
VIS 8X41
BOLT, UPPER
# 19

08211-08121-000
0821108121000

0821108121000
RONDELLE DE SURETE
WASHER
# 20

09103-10197-000
0910310197000

0910310197000
VIS 10X52
BOLT, LOWER
Non disponible
# 21

43916-44B00-000
4391644B00000

4391644B00000
DOUILLE FILETEE
SPACER, LOWER
# 22

08211-10221-000
0821110221000

0821110221000
RONDELLE DE SURETE
WASHER
# 23

08319-31105-000

08319-3110A-000
 0831931105000
NUT
NUT (BLACK)
# 24

94635-19C00-000
9463519C00000

9463519C00000
PROTECTION DE BORD, CARENAGE
MOLDING, BREATHER TUBE
Non disponible
# 25

41540-31D00-000
4154031D00000

4154031D00000
SUPPORT DE BATTERIE DR800SM-P
HOLDER, BATTERY
Non disponible
# 25

41540-31D01-000
4154031D01000

4154031D01000
HOLDER, BATTERY
Non disponible
# 26

41550-31D00-000
4155031D00000

4155031D00000
BOITIER
Non disponible
# 27

01570-06103-000

01570-0610A-000
 0157006103000
BOLT
BOLT, SIDE
# 28

09116-06011-000

01500-06207-000
 0911606011000
VIS 6X20MM
BOLT 6X20
# 29

09116-06047-000

01500-06257-000
 0911606047000
VIS 6X25MM
BOLT, UPPER (6X25)
# 30

09116-06093-000
0911606093000

0911606093000
VIS 6X25MM
BOTL (6X25)
# 31

09180-06038-000
0918006038000

0918006038000
DOUILLE 6.1X9X7.5
RONDELLE
# 32

09160-06027-000

09160-06077-000
 0916006027000
RONDELLE 6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE
# 33

09180-06038-000
0918006038000

0918006038000
DOUILLE 6.1X9X7.5
SPACER 6.1X14X7.2
# 34

41570-19C00-000

09169-06065-000
 4157019C00000
WASHER, RESONATOR
SPACER, UPPER LOWER
# 35

09320-08021-000

09320-08510-000
 0932008021000
CUSHION(8.5X20X8)
CUSHION
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE de votre Suzuki DR 800 S de DR. Nous restons à votre disposition pour toute question.
