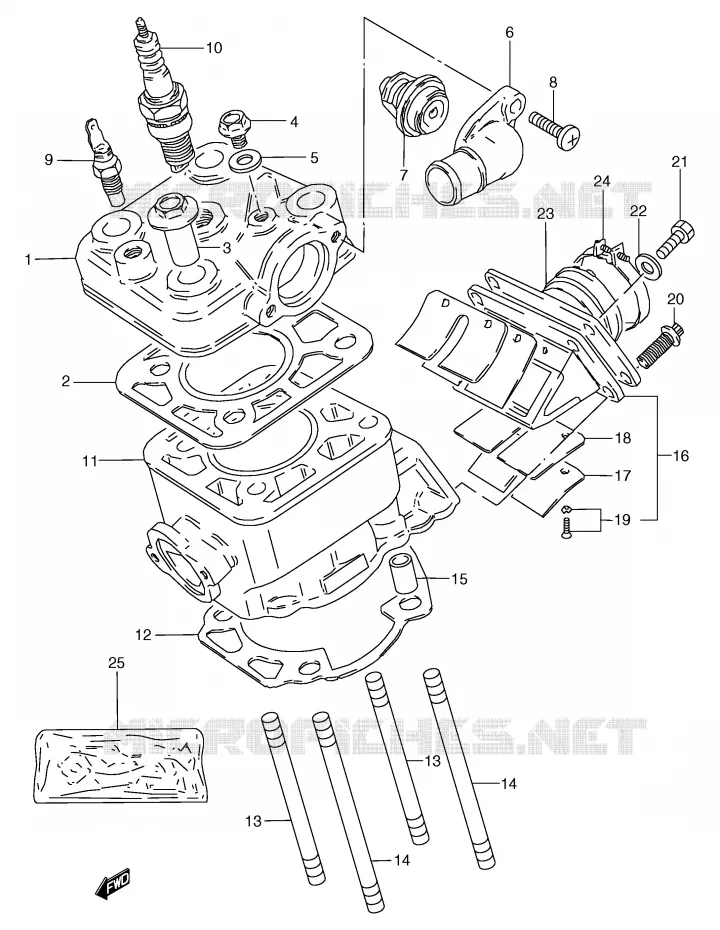

Vue éclatée

CYLINDRE (E4) REFER TO FIG.2 (B-3) FOR E22

CYLINDRE (E22) POUR SUZUKI RG 80 1991

CARTER

(1) 11111-46A10-000

HEAD, CYLINDER

(2) 11141-13731-000

JOINT DE CULASSE

(3) 09159-08066-000

NUT

(4) 09360-06007-000

VIS
UNION

(5) 09168-06004-000

BAGUE DE JOINT 6.2X11X1.2
GASKET (6.2X11X1.2)

(6) 17661-46A00-000

COLLECTEUR
COVER, THERMOSTAT

(7) 17670-04701-000

THERMOSTAT

(8) 02112-06207-000

VIS 6X20MM
SCREW

(9) 34850-05A10-000

CAPTEUR TEMPERATURE EAU
GAUGE ASSY, WATER TEMPERATURE

(10) 09482-00139-000

BOUGIE BP7ES
SPARK PLUG (NGK,BP7ES)

(11) 11210-46A10-000

CYLINDRE

(12) 11241-13721-000

GASKET,CYLINDER(NA)
JOINT DE CYLINDRE

(13) 09108-08156-000

BOLT,STUD
STUD BOLT (L:100)

(13) 09108-08156-000

BOLT,STUD
STUD BOLT (L:100)

(14) 09108-08159-000

STUD

(14) 09108-08159-000

STUD

(15) 04211-11189-000

DOUILLE
PIN

(16) 13150-13721-000

VALVE ASSY, REED

(17) 13152-13720-000

LAMELLE

(18) 13153-13720-000

VALVE,REED
REED VALVE

(19) 02112-0308A-000

SCREW

(20) 09139-06034-000

SCREW UPPER INNER
BOLT, REED VALVE NO.2

(21) 01500-0620A-000

BOLT. GEAR SHIFT LINK
VIS

(22) 08322-0106A-000

WASHER
WASHER REFER TO FIG.40A(F-13) FOR MOD

(23) 13110-13722-000

PIPE,INTAKE
PIPE D'ADMISSION

(24) 09402-38303-000

BRIDE
CLAMP

(25) 11400-13854-000

GASKET SET(NA)
GASKET SET

	Référence	Désignation	Qté
# 1	11111-46A10-000 1111146A10000 1111146A10000	HEAD, CYLINDER	Non disponible	0,00 €
# 2	11141-13731-000 1114113731000 1114113731000	JOINT DE CULASSE	41,19 €
# 3	09159-08066-000 0915908066000 0915908066000	NUT	Non disponible	0,00 €
# 4	09360-06007-000 0936006007000 0936006007000	VIS UNION	3,22 €
# 5	09168-06004-000 0916806004000 0916806004000	BAGUE DE JOINT 6.2X11X1.2 GASKET (6.2X11X1.2)	1,64 €
# 6	17661-46A00-000 1766146A00000 1766146A00000	COLLECTEUR COVER, THERMOSTAT	Non disponible	0,00 €
# 7	17670-04700-000 1767004700000	THERMOSTAT	Non disponible	0,00 €
# 8	02112-06207-000 0211206207000 0211206207000	VIS 6X20MM SCREW	1,93 €
# 9	34850-05A10-000 3485005A10000 3485005A10000	CAPTEUR TEMPERATURE EAU GAUGE ASSY, WATER TEMPERATURE	Non disponible	0,00 €
# 10	09482-00139-000 0948200139000 0948200139000	BOUGIE BP7ES SPARK PLUG (NGK, BP7ES)	4,13 €
# 11	11210-46A10-000 1121046A10000 1121046A10000	CYLINDRE	Non disponible	0,00 €
# 12	11241-13721-000 1124113721000 1124113721000	GASKET, CYLINDER(NA) JOINT DE CYLINDRE	Non disponible	0,00 €
# 13	09108-08156-000 0910808156000 0910808156000	BOLT, STUD STUD BOLT (L:100)	Non disponible	0,00 €
# 14	09108-08159-000 0910808159000 0910808159000	STUD	Non disponible	0,00 €
# 15	04211-11189-000 0421111189000 0421111189000	DOUILLE PIN	1,95 €
# 16	13150-13721-000 1315013721000 1315013721000	VALVE ASSY, REED	Non disponible	0,00 €
# 17	13152-13720-000 1315213720000 1315213720000	LAMELLE	Non disponible	0,00 €
# 18	13153-13720-000 1315313720000 1315313720000	VALVE, REED REED VALVE	Non disponible	0,00 €
# 19	13154-19011-000 02112-0308A-000 1315419011000	SCREW	2,09 €
# 20	09139-06034-000 0913906034000 0913906034000	SCREW UPPER INNER BOLT, REED VALVE NO.2	Non disponible	0,00 €
# 21	01500-06203-000 01500-0620A-000 0150006203000	BOLT. GEAR SHIFT LINK VIS	1,97 €
# 22	08322-21064-000 0832221064000	WASHER WASHER REFER TO FIG.40A(F-13) FOR MOD	Non disponible	0,00 €
# 23	13110-13722-000 1311013722000 1311013722000	PIPE, INTAKE PIPE D'ADMISSION	Non disponible	0,00 €
# 24	09402-38303-000 0940238303000 0940238303000	BRIDE CLAMP	5,83 €
# 25	11400-13854-000 1140013854000 1140013854000	GASKET SET(NA) GASKET SET	Non disponible	0,00 €
