BRAS OSCILLANT ARRIERE (MODELE F) REFER TO FIG.65 (K-3) FOR MODEL G

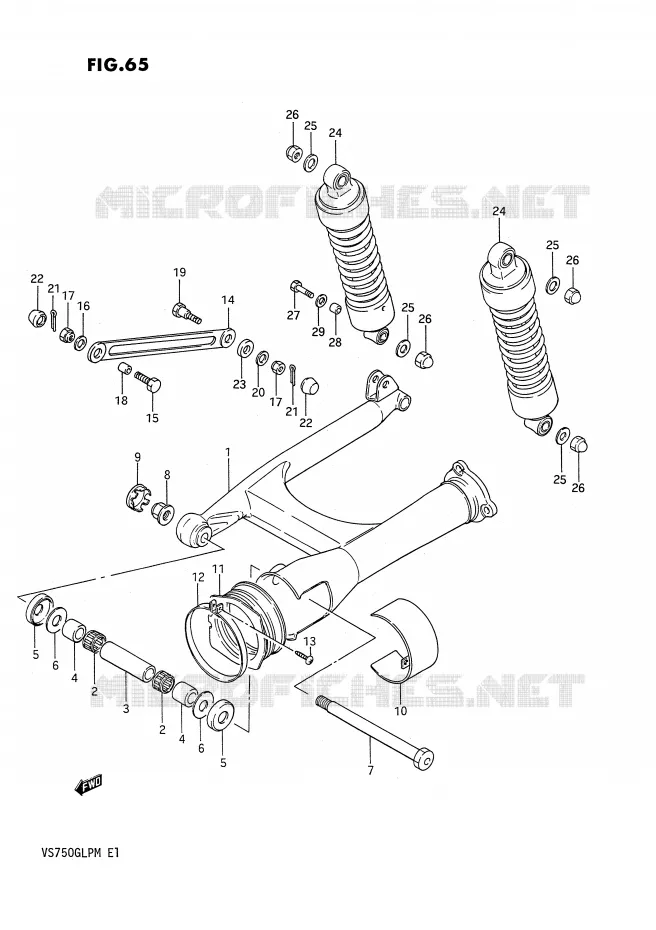

BRAS OSCILLANT ARRIERE (MODELE G) POUR SUZUKI INTRUDER 750 1991

BRAS OSCILLANT ARRIERE (MODELE H / J / K / L / M)

(1) 61100-38A10-019

BRAS OSCILLANT VS750GLPG NOIR
BRAS OSCILLANT

(1) 61100-38A10-24V

SWINGING ARM, REAR (BLUE)

(2) 09263-22022-000

ROULEMENT A AIGUILLE 22X29X20
BEARING

(3) 61282-38E01-000

SPACER
SPACER,12X17X60

(4) 61251-32400-000

DOUILLE BRAS OSCILLANT
RONDELLE

(5) 61262-45002-000

COUVERCLE
DUST SEAL

(6) 08211-14341-000

RONDELLE DE SURETE
THRUST WASHER

(7) 61211-38A00-000

AXE BRAS OSCILLANT VS750
SHAFT, PIVOT

(8) 08319-3114A-000

NUT

(9) 61222-38A01-000

COUVERCLE DROITE AXE BRAS OSC.
CAP, RH

(10) 61232-38A00-13L

COUVERTURE BRAS OSCILLANT VX
CAP, LH (BLACK)

(11) 61372-38A00-000

SOUFFLET DE CARDAN
DUST SEAL

(12) 09402-92306-XC0

CLAMP

(13) 03211-0425B-000

SCREW

(14) 64310-38A13-019

TRINGLE SUPPORT DE FREIN NOIR
TORQUE LINK, REAR (BLACK)

(15) 09101-10037-000

BOLT
BOLT, FRONT

(16) 09160-10142-000

WASHER
WASHER, FRONT

(17) 09159-10059-000

ECROU 10MM
NUT

(18) 09180-10137-000

SPACER,10.2X14X9.6
SPACER (10.2X14X9.60)

(19) 09111-10035-000

VIS 10X41MM
BOLT, REAR

(20) 09160-10142-000

WASHER

(21) 04111-1620A-000

PIN
.PIN, COTTER

(22) 09251-13002-000

BOUCHON CAOUTCHOUC
CAP

(23) 09320-12501-000

CUSHION

(24) 62100-38A53-000

RR SHOCK ABSORBER ASSY
ABSORBER ASSY, REAR SHOCK

(25) 09160-10093-000

RONDELLE 10,5X24X2,3
WASHER, LOWER

(26) 08313-10107-000

ECROU A CAPUCHON 10MM CHROMEE
NUT, LOWER

(27) 09100-10247-000

VIS 10X39
BOLT 10X39

(28) 09180-10139-000

SPACER,10.2X14X20.7
SPACER, LOWER RH (10.2X14X20.70)

(29) 08322-0110B-000

WASHER. GUARD CENTER
WASHER, LOWER RH REFER TO FIG.66 (J-4) FOR MODE

	Référence	Désignation	Qté
# 1	61100-38A10-019 6110038A10019 6110038A10019	BRAS OSCILLANT VS750GLPG NOIR BRAS OSCILLANT	Non disponible	0,00 €
# 1	61100-38A10-24V 6110038A1024V 6110038A1024V	SWINGING ARM, REAR (BLUE)	Non disponible	0,00 €
# 2	09263-22022-000 0926322022000 0926322022000	ROULEMENT A AIGUILLE 22X29X20 BEARING	27,53 €
# 3	61282-38A00-000 61282-38E01-000 6128238A00000	SPACER SPACER, 12X17X60	13,82 €
# 4	61251-32400-000 6125132400000 6125132400000	DOUILLE BRAS OSCILLANT RONDELLE	12,85 €
# 5	61262-45002-000 6126245002000 6126245002000	COUVERCLE DUST SEAL	6,45 €
# 6	08211-14341-000 0821114341000 0821114341000	RONDELLE DE SURETE THRUST WASHER	3,22 €
# 7	61211-38A00-000 6121138A00000 6121138A00000	AXE BRAS OSCILLANT VS750 SHAFT, PIVOT	Non disponible	0,00 €
# 8	08319-31148-000 08319-3114A-000 0831931148000	NUT	8,65 €
# 9	61222-38A01-000 6122238A01000 6122238A01000	COUVERCLE DROITE AXE BRAS OSC. CAP, RH	8,88 €
# 10	61232-38A00-019 61232-38A00-13L 6123238A00019	COUVERTURE BRAS OSCILLANT VX CAP, LH (BLACK)	28,39 €
# 11	61372-38A00-000 6137238A00000 6137238A00000	SOUFFLET DE CARDAN DUST SEAL	19,34 €
# 12	09402-92306-000 09402-92306-XC0 0940292306000	CLAMP	6,52 €
# 13	03211-04255-000 03211-0425B-000 0321104255000	SCREW	2,66 €
# 14	64310-38A11-019 64310-38A13-019 6431038A11019	TRINGLE SUPPORT DE FREIN NOIR TORQUE LINK, REAR (BLACK)	17,66 €
# 15	09101-10037-000 0910110037000 0910110037000	BOLT BOLT, FRONT	4,24 €
# 16	09160-10057-000 09160-10142-000 0916010057000	WASHER WASHER, FRONT	3,08 €
# 17	09159-10059-000 0915910059000 0915910059000	ECROU 10MM NUT	2,95 €
# 18	09180-10114-000 09180-10137-000 0918010114000	SPACER, 10.2X14X9.6 SPACER (10.2X14X9.60)	4,24 €
# 19	09111-10035-000 0911110035000 0911110035000	VIS 10X41MM BOLT, REAR	5,70 €
# 20	09160-10085-000 09160-10142-000 0916010085000	WASHER	3,08 €
# 21	04111-16158-000 04111-1620A-000 0411116158000	PIN .PIN, COTTER	1,64 €
# 22	09251-13002-000 0925113002000 0925113002000	BOUCHON CAOUTCHOUC CAP	6,52 €
# 23	09320-12039-000 09320-12501-000 0932012039000	CUSHION	5,99 €
# 24	62100-38A03-000 62100-38A53-000 6210038A03000	RR SHOCK ABSORBER ASSY ABSORBER ASSY, REAR SHOCK	392,93 €
# 25	09160-10095-000 09160-10093-000 0916010095000	RONDELLE 10, 5X24X2, 3 WASHER, LOWER	2,68 €
# 26	08313-11107-000 08313-10107-000 0831311107000	ECROU A CAPUCHON 10MM CHROMEE NUT, LOWER	2,80 €
# 27	09100-10247-000 0910010247000 0910010247000	VIS 10X39 BOLT 10X39	4,35 €
# 28	09180-10104-000 09180-10139-000 0918010104000	SPACER, 10.2X14X20.7 SPACER, LOWER RH (10.2X14X20.70)	5,72 €
# 29	08322-11104-000 08322-0110B-000 0832211104000	WASHER. GUARD CENTER WASHER, LOWER RH REFER TO FIG.66 (J-4) FOR MODE	3,08 €
