COUVRE CULASSE

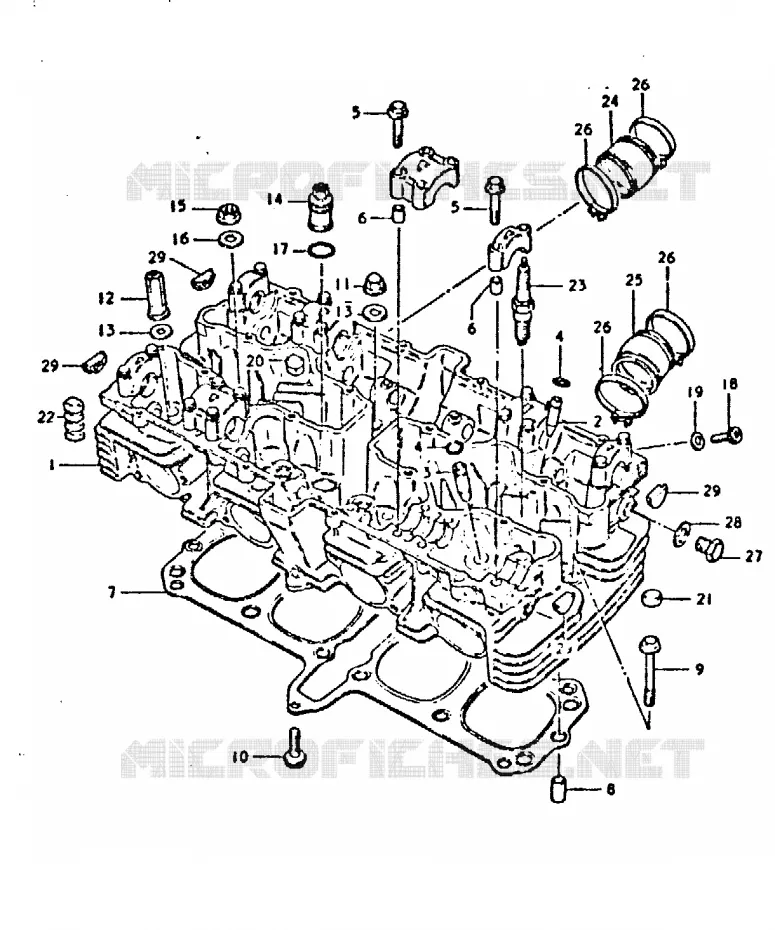

CULASSE POUR SUZUKI GSX 750 1981

CYLINDRE NOTE : * ENGINE GASKET SET : SEE FIG. 87 (L-13).

(1) 11173-49224-H17

VIS 6X40MM
CYLINDER HEAD SET
JOINT CACHE SOUPAPE GSX1100

(1) 01550-06407-000

VIS 6X40MM
CYLINDER HEAD SET

(2) 11115-49290-000

GUIDE SOUPAPE
.GUIDE, INTAKE VALVE

(3) 11115-49290-000

GUIDE SOUPAPE
.GUIDE, EXHAUST VALVE

(4) 09381-10004-000

CIRCLIP
.RING, VALVE GUIDE

(5) 09103-06026-000

VIS 6X39MM
.BOLT

(6) 09206-08001-000

DOUILLE 6.2X8X11
.PIN

(7) 11141-45410-000

JOINT CULASSE
GASKET

(8) 04211-11189-000

DOUILLE
PIN

(9) 01550-0660A-000

BOLT (6X60)
BOLT

(10) 01550-06307-000

VIS 6X30MM, 6-PANS
BOLT

(11) 09159-10026-000

ECROU 10MM
NUT

(12) 09159-10029-000

ECROU
NUT

(13) 09168-10017-000

BAGUE DE JOINT
GASKET

(14) 11145-49200-000

ECROU
SEAL NUT

(15) 08316-1010B-000

NUT

(16) 09160-10039-000

RONDELLE 10.5X22X2.3
WASHER

(17) 09280-17002-000

JOINT TORIQUE 2.4X16.8
O RING

(18) 07130-0510B-000

BOLT. PICK UP
BOLT, INTAKE PORT

(19) 09168-05010-000

BAGUE DE JOINT
GASKET

(20) 11152-38A00-000

CAOUTCHOUC DE CYLINDRE
RUBBER PAD

(21) 11151-45000-000

CAOUTCHOUC
RUBBER PAD

(22) 11251-36500-000

CAOUTCHOUC CYLINDRE
RUBBER PAD (N4)

(24) 13111-45401-000

PIPE,INTAKE
PIPE, INTAKE RH

(25) 13111-45401-000

PIPE,INTAKE
PIPE, INTAKE LH

(26) 09402-50306-000

BRIDE
CLAMP

(27) 09247-14026-000

BOUCHON DE VIDANGE
PLUG, CYLINDER HEAD

(28) 09168-14004-000

BAGUE DE JOINT 14.1X18X1.5MM
GASKET

(29) 09241-23002-000

COUVERCLE CAOUTCHOUC
PLUG, CYLINDER HEAD

	Référence	Désignation	Qté
# 1	11100-45840-000 01550-06407-000 1110045840000	VIS 6X40MM CYLINDER HEAD SET	3,57 €
# 1	11100-45840-000 11173-49224-H17 1110045840000	VIS 6X40MM CYLINDER HEAD SET JOINT CACHE SOUPAPE GSX1100	75,60 €
# 1	11100-45841-000 01550-06407-000 1110045841000	VIS 6X40MM CYLINDER HEAD SET	3,57 €
# 1	11100-45841-000 11173-49224-H17 1110045841000	VIS 6X40MM CYLINDER HEAD SET JOINT CACHE SOUPAPE GSX1100	75,60 €
# 2	11115-49290-000 1111549290000 1111549290000	GUIDE SOUPAPE .GUIDE, INTAKE VALVE	24,81 €
# 3	11115-49290-000 1111549290000 1111549290000	GUIDE SOUPAPE .GUIDE, EXHAUST VALVE	24,81 €
# 4	09381-10004-000 0938110004000 0938110004000	CIRCLIP .RING, VALVE GUIDE	1,42 €
# 5	09103-06026-000 0910306026000 0910306026000	VIS 6X39MM .BOLT	1,89 €
# 6	09206-08001-000 0920608001000 0920608001000	DOUILLE 6.2X8X11 .PIN	2,26 €
# 7	11141-45401-000 1114145401000	JOINT CULASSE GASKET	Non disponible	0,00 €
# 8	04211-11189-000 0421111189000 0421111189000	DOUILLE PIN	1,95 €
# 9	01517-06558-000 01550-0660A-000 0151706558000	BOLT (6X60) BOLT	3,97 €
# 10	01517-06308-000 01550-06307-000 0151706308000	VIS 6X30MM, 6-PANS BOLT	2,60 €
# 11	09159-10026-000 0915910026000 0915910026000	ECROU 10MM NUT	5,57 €
# 12	09159-10029-000 0915910029000 0915910029000	ECROU NUT	57,34 €
# 13	09168-10019-000 09168-10017-000 0916810019000	BAGUE DE JOINT GASKET	3,37 €
# 14	11145-49200-000 1114549200000 1114549200000	ECROU SEAL NUT	Non disponible	0,00 €
# 15	08316-16108-000 08316-1010B-000 0831616108000	NUT	3,35 €
# 16	09160-10039-000 0916010039000 0916010039000	RONDELLE 10.5X22X2.3 WASHER	3,06 €
# 17	09280-17002-000 0928017002000 0928017002000	JOINT TORIQUE 2.4X16.8 O RING	5,12 €
# 18	09106-05006-000 07130-0510B-000 0910605006000	BOLT. PICK UP BOLT, INTAKE PORT	2,57 €
# 19	09168-05010-000 0916805010000 0916805010000	BAGUE DE JOINT GASKET	2,17 €
# 20	11152-45000-000 11152-38A00-000 1115245000000	CAOUTCHOUC DE CYLINDRE RUBBER PAD	5,97 €
# 21	11151-45000-000 1115145000000 1115145000000	CAOUTCHOUC RUBBER PAD	4,75 €
# 22	11251-48000-000 11251-36500-000 1125148000000	CAOUTCHOUC CYLINDRE RUBBER PAD (N4)	7,26 €
# 24	13111-45400-000 13111-45401-000 1311145400000	PIPE, INTAKE PIPE, INTAKE RH	27,88 €
# 25	13121-45400-000 13111-45401-000 1312145400000	PIPE, INTAKE PIPE, INTAKE LH	27,88 €
# 26	09402-50306-000 0940250306000 0940250306000	BRIDE CLAMP	5,68 €
# 27	09247-14012-000 09247-14026-000 0924714012000	BOUCHON DE VIDANGE PLUG, CYLINDER HEAD	4,24 €
# 28	09168-14004-000 0916814004000 0916814004000	BAGUE DE JOINT 14.1X18X1.5MM GASKET	2,71 €
# 29	09241-23002-000 0924123002000 0924123002000	COUVERCLE CAOUTCHOUC PLUG, CYLINDER HEAD	7,36 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CULASSE de votre Suzuki GSX 750 de GSX. Nous restons à votre disposition pour toute question.
