Vue éclatée

DISTRIBUTION

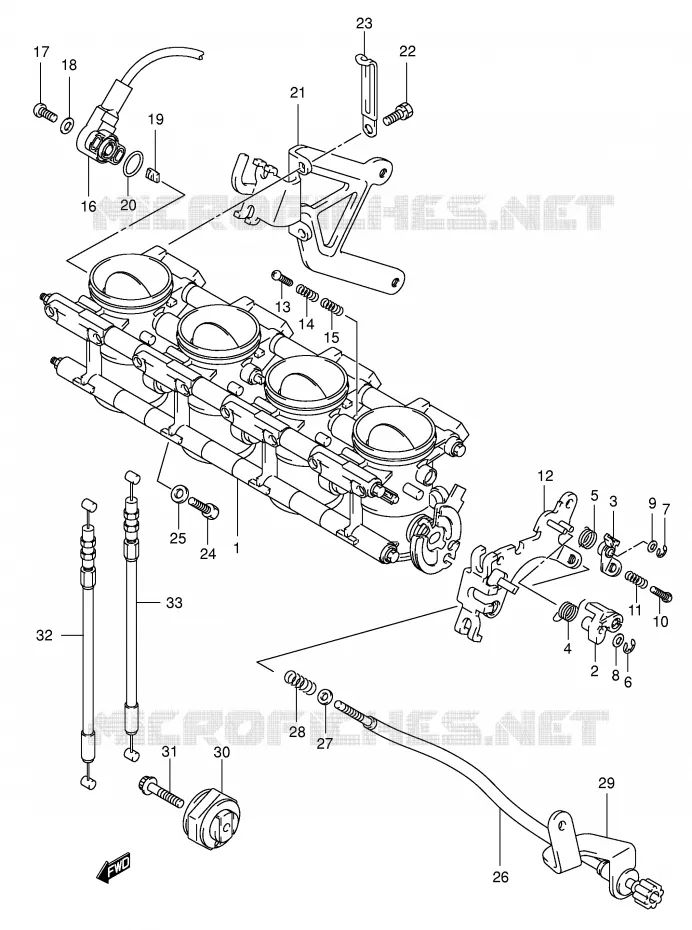

ENSEMBLE INJECTION (MODELE Y) POUR SUZUKI GSX-R 750 2003

ENSEMBLE INJECTION (MODELE K1) REFER TO FIG.11B(1-D-4) FOR MODEL K2

(1) 13460-35F01-000

RAMPE D'INJECTION
BODY SET, THROTTLE

(2) 13413-35F00-000

LINK LEVER
LEVIER

(3) 13414-35F00-000

LINK LEVER
LEVIER

(4) 13426-35F00-000

SPRING

(5) 13426-35F10-000

SPRING

(6) 13424-35F00-000

E-CLIP
CLIP

(7) 13424-35F10-000

E-CLIP
CLIP

(8) 13427-35F00-000

WASHER

(9) 13427-35F10-000

WASHER

(10) 13423-35F00-000

SCREW
VIS

(11) 13271-26E10-000

SPRING

(12) 13565-35F00-000

PLATE
PLATE, STAY

(13) 13602-24F00-000

STOP SCREW
VIS

(14) 13543-24F00-000

SPRING

(15) 13268-03F50-000

SPRING

(16) 13580-24F00-000

THROTTLE SENSOR ASSY
SENSOR

(17) 13613-24F00-000

SCREW

(18) 13572-03F00-000

RONDELLE
WASHER

(19) 13582-24F00-000

COLLAR
ENBOUT

(20) 13575-24F00-000

O RING

(21) 13627-35F00-000

PLATE
PLATE, STAY

(22) 13611-35F00-000

BOLT

(23) 13432-24F00-000

CLAMP
ATTACHE

(24) 15163-24F00-000

BOLT

(25) 15162-24F00-000

PACKING

(26) 13270-24F00-000

STOP SCREW
REGLAGE LTZ400 K3

(27) 13273-24F00-000

WASHER

(28) 13268-35F00-000

SPRING

(29) 13279-35F00-000

BRACKET
SUPPORT

(30) 11269-20A04-000

PULLEY, CONTROLLER

(31) 07120-05203-000

BOLT

(32) 13641-35F00-000

CABLE,THROTTLE ACTUATOR OPEN
CABLE

(33) 13642-35F00-000

CABLE,THROTTLE ACTUATOR CLOSE
CABLE

	Référence	Désignation	Qté
# 1	13460-35F00-000 1346035F00000	RAMPE D'INJECTION BODY SET, THROTTLE	Non disponible	0,00 €
# 2	13413-35F00-000 1341335F00000 1341335F00000	LINK LEVER LEVIER	23,69 €
# 3	13414-35F00-000 1341435F00000 1341435F00000	LINK LEVER LEVIER	Non disponible	0,00 €
# 4	13426-35F00-000 1342635F00000 1342635F00000	SPRING	Non disponible	0,00 €
# 5	13426-35F10-000 1342635F10000 1342635F10000	SPRING	Non disponible	0,00 €
# 6	13424-35F00-000 1342435F00000 1342435F00000	E-CLIP CLIP	3,50 €
# 7	13424-35F10-000 1342435F10000 1342435F10000	E-CLIP CLIP	4,66 €
# 8	13427-35F00-000 1342735F00000 1342735F00000	WASHER	Non disponible	0,00 €
# 9	13427-35F10-000 1342735F10000 1342735F10000	WASHER	5,26 €
# 10	13423-35F00-000 1342335F00000 1342335F00000	SCREW VIS	8,32 €
# 11	13271-26E10-000 1327126E10000 1327126E10000	SPRING	6,01 €
# 12	13565-35F00-000 1356535F00000 1356535F00000	PLATE PLATE, STAY	Non disponible	0,00 €
# 13	13602-24F00-000 1360224F00000 1360224F00000	STOP SCREW VIS	Non disponible	0,00 €
# 14	13543-24F00-000 1354324F00000 1354324F00000	SPRING	6,41 €
# 15	13268-03F50-000 1326803F50000 1326803F50000	SPRING	5,79 €
# 16	13580-24F00-000 1358024F00000 1358024F00000	THROTTLE SENSOR ASSY SENSOR	Non disponible	0,00 €
# 17	13613-24F00-000 1361324F00000 1361324F00000	SCREW	3,50 €
# 18	13615-24F10-000 13572-03F00-000 1361524F10000	RONDELLE WASHER	4,04 €
# 19	13582-24F00-000 1358224F00000 1358224F00000	COLLAR ENBOUT	8,89 €
# 20	13575-24F00-000 1357524F00000 1357524F00000	O RING	7,25 €
# 21	13627-35F00-000 1362735F00000 1362735F00000	PLATE PLATE, STAY	Non disponible	0,00 €
# 22	13611-35F00-000 1361135F00000 1361135F00000	BOLT	6,06 €
# 23	13432-24F00-000 1343224F00000 1343224F00000	CLAMP ATTACHE	8,70 €
# 24	15163-24F00-000 1516324F00000 1516324F00000	BOLT	Non disponible	0,00 €
# 25	15162-24F00-000 1516224F00000 1516224F00000	PACKING	16,04 €
# 26	13270-24F00-000 1327024F00000 1327024F00000	STOP SCREW REGLAGE LTZ400 K3	76,73 €
# 27	13273-24F00-000 1327324F00000 1327324F00000	WASHER	4,66 €
# 28	13268-35F00-000 1326835F00000 1326835F00000	SPRING	6,79 €
# 29	13279-35F00-000 1327935F00000 1327935F00000	BRACKET SUPPORT	9,07 €
# 30	11269-20A04-000 1126920A04000 1126920A04000	PULLEY, CONTROLLER	33,26 €
# 31	07120-05203-000 0712005203000 0712005203000	BOLT	Non disponible	0,00 €
# 32	13641-35F00-000 1364135F00000 1364135F00000	CABLE, THROTTLE ACTUATOR OPEN CABLE	18,70 €
# 33	13642-35F00-000 1364235F00000 1364235F00000	CABLE, THROTTLE ACTUATOR CLOSE CABLE	18,70 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
