FAISCEAU ELECTRIQUE (MODELE W / X / Y / K1 / K2) REFER TO FIG.29A(E-14) FOR MODEL K3

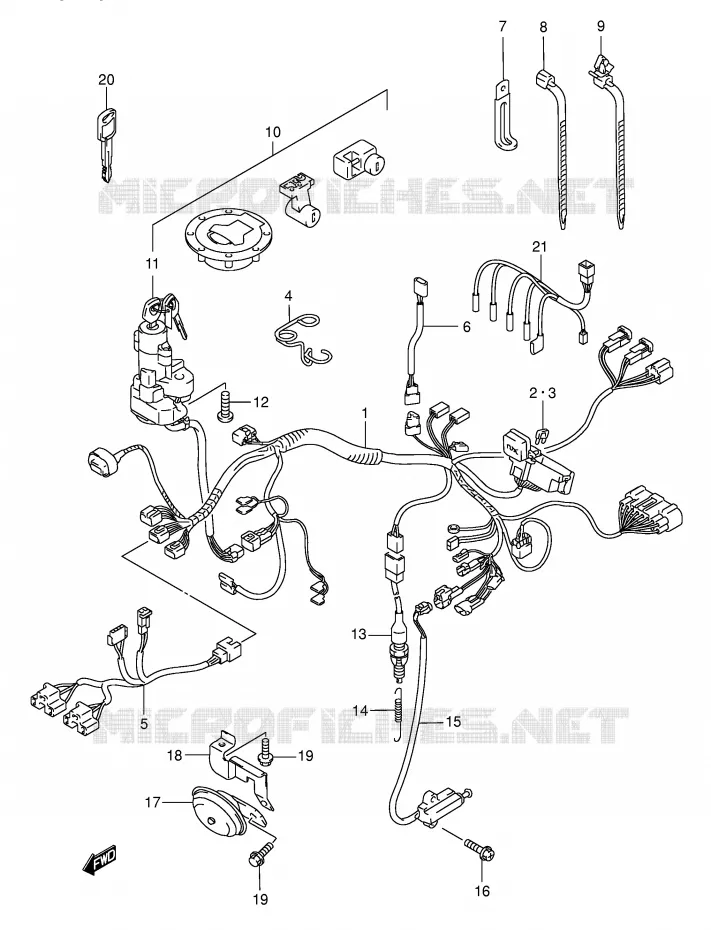

FAISCEAU ELECTRIQUE (MODELE K3) POUR SUZUKI GSX-F 750 1998

COMMODOS (MODELE W / X / Y / K1 / K2) REFER TO FIG.30A(E-16) FOR MODEL K3

(1) 36610-08FB0-000

FAISCEAU

(1) 36610-08FA0-000

FAISCEAU

(2) 09481-10501-000

FUSE 10A VZ800, R750/W, GSX750
FUSE (10A)

(3) 09481-15501-000

FUSE, VZ800, R750/W, GSX750
FUSE (15A)

(4) 36619-08F00-000

GUIDE,WIRING HARNESS
GUIDE

(5) 36620-08FA0-000

FAISCEAU

(5) 36620-08FB0-000

HARNESS, WIRING GSX750F/K3-
FAISCEAU

(6) 36853-08F00-000

WIRE TPS LEAD
FAISCEAU

(7) 09404-06435-000

GUIDE DE CABLE L=120
CLAMP (L:135)

(8) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP (L:125)

(8) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP (L:165)

(9) 09407-17402-000

CLAMP
CLAMP,L:137

(9) 09407-11402-000

COURRROIE DE CABLE L:105
CLAMP (L:90)

(10) 37105-33852-000

LOCK SET
ENSEMBLE SERRURES

(10) 37105-33860-000

ENSEMBLE SERRURES

(11) 37100-33E20-000

LOCK ASSY, STEERING

(11) 37100-02F10-000

LOCK ASSY, STEERING

(12) 09139-08016-000

VIS 8MM
SCREW (8X20)

(13) 37740-19F00-000

STOP LAMP SWITCH ASSY
FAISCEAU STOP LTZ400 K3

(14) 09443-06005-000

RESSORT
SPRING

(15) 37840-44X51-000

SWITCH ASSY,SIDE STAND
CONTACTEUR

(16) KIT47370-40H00

KIT47370-40H00
BOLT

(17) 38500-08F10-000

HORN
HORN ASSY

(18) 38590-08F00-000

BRACKET,HORN
SUPPORT

(19) 01550-0812B-000

BOLT
BOLT, HORN

(19) 01550-0812B-000

BOLT
BOLT, HORN

(19) 01550-0812B-000

BOLT
BOLT, HORN
BOLT

(19) 01550-0812B-000

BOLT
BOLT, HORN
BOLT

(20) 37146-33E00-000

BLANK KEY
KEY, BLANK

(21) 36856-21E00-000

WIRE,CARB HEATER LEAD
FAISCEAU

	Référence	Désignation	Qté
# 1	36610-08FB0-000 3661008FB0000 3661008FB0000	FAISCEAU	498,88 €
# 1	36610-08FA0-000 3661008FA0000 3661008FA0000	FAISCEAU	Non disponible	0,00 €
# 2	09481-10501-000 09481-10501-000 0948110501000	FUSE 10A VZ800, R750/W, GSX750 FUSE (10A)	2,46 €
# 3	09481-15501-000 09481-15501-000 0948115501000	FUSE, VZ800, R750/W, GSX750 FUSE (15A)	1,20 €
# 4	36619-08F00-000 3661908F00000 3661908F00000	GUIDE, WIRING HARNESS GUIDE	11,62 €
# 5	36620-08FA0-000 3662008FA0000 3662008FA0000	FAISCEAU	Non disponible	0,00 €
# 5	36620-08FB0-000 3662008FB0000 3662008FB0000	HARNESS, WIRING GSX750F/K3- FAISCEAU	Non disponible	0,00 €
# 6	36853-08F00-000 3685308F00000 3685308F00000	WIRE TPS LEAD FAISCEAU	34,87 €
# 7	09404-06435-000 0940406435000 0940406435000	GUIDE DE CABLE L=120 CLAMP (L:135)	3,62 €
# 8	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP (L:125)	3,13 €
# 8	09407-18402-000 0940718402000 0940718402000	GUIDE DE CABLE L:185 CLAMP (L:165)	2,93 €
# 9	09407-11402-000 0940711402000 0940711402000	COURRROIE DE CABLE L:105 CLAMP (L:90)	2,09 €
# 9	09407-14408-000 09407-17402-000 0940714408000	CLAMP CLAMP, L:137	4,70 €
# 10	37105-33850-000 37105-33852-000 3710533850000	LOCK SET ENSEMBLE SERRURES	484,28 €
# 10	37105-33860-000 3710533860000 3710533860000	ENSEMBLE SERRURES	Non disponible	0,00 €
# 11	37100-33E20-000 3710033E20000 3710033E20000	LOCK ASSY, STEERING	247,94 €
# 11	37100-33E30-000 37100-02F10-000 3710033E30000	LOCK ASSY, STEERING	221,77 €
# 12	09139-08016-000 0913908016000 0913908016000	VIS 8MM SCREW (8X20)	3,77 €
# 13	37740-19F00-000 3774019F00000 3774019F00000	STOP LAMP SWITCH ASSY FAISCEAU STOP LTZ400 K3	27,26 €
# 14	09443-06005-000 0944306005000 0944306005000	RESSORT SPRING	4,30 €
# 15	37840-44X50-000 37840-44X51-000 3784044X50000	SWITCH ASSY, SIDE STAND CONTACTEUR	90,13 €
# 16	02162-06163-000 0216206163000	KIT47370-40H00 BOLT	Non disponible	0,00 €
# 17	38500-08F10-000 3850008F10000 3850008F10000	HORN HORN ASSY	82,66 €
# 18	38590-08F00-000 3859008F00000 3859008F00000	BRACKET, HORN SUPPORT	10,27 €
# 19	01550-08123-000 01550-0812B-000 0155008123000	BOLT BOLT, HORN	3,50 €
# 20	37146-33E00-000 3714633E00000 3714633E00000	BLANK KEY KEY, BLANK	20,19 €
# 21	36856-21E00-000 3685621E00000 3685621E00000	WIRE, CARB HEATER LEAD FAISCEAU	86,71 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
