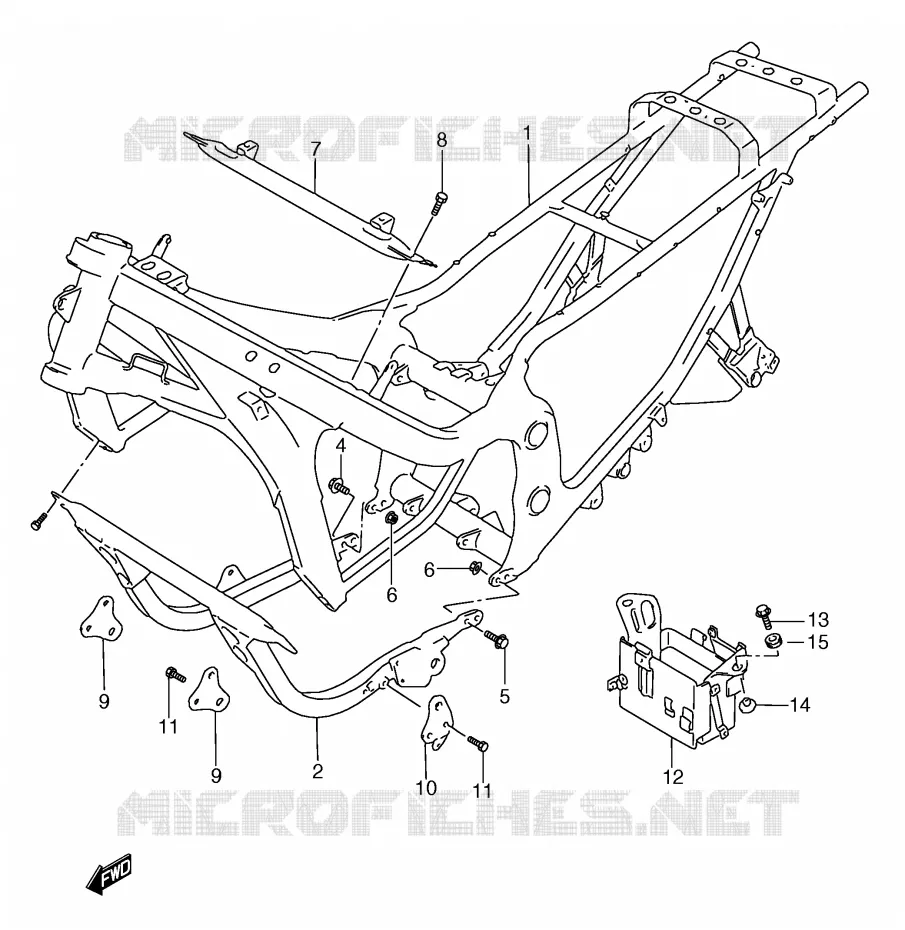

CADRE (MODELE K / L / M / N / P / R) POUR SUZUKI GSX-F 750 1993

CADRE (MODELE S / T)

(1) 41101-20821-291

CADRE

(1) 41101-20850-019

CADRE NU NOIR GSX750FR
CADRE

(1) 41101-20841-291

CADRE

(1) 41101-20850-019

CADRE NU NOIR GSX750FR
CADRE

(2) 41140-20C00-291

PARTIE DE CADRE INF. GSX750F
.TUBE, FRAME DOWN (BLACK)

(3) 01570-0825B-000

BOLT
BOLT, UPPER

(3) 01570-08203-000

BOULON
.BOLT, UPPER

(4) 01550-0825A-000

BOLT. FINAL GEAR BEARIN
.BOLT, LOWER RH

(5) 01550-0830B-000

BOLT
BOLT REFER TO FIG.57A(H-8) FOR MODE

(6) 08319-3108A-000

NUT
NUT, REAR

(6) 08319-3108A-000

NUT
NUT, REAR

(6) 08319-3108A-000

NUT
NUT, REAR
NUT

(6) 08319-3108A-000

NUT
NUT, REAR
NUT

(7) 41750-34C00-000

PONT SUPERIEUR, CADRE GSX750F
TUBE, FRAME BRIGE

(8) 01570-08167-000

VIS 8X16MM
BOLT

(8) 09103-08266-000

VIS 8X20MM
BOLT

(8) 01137-08165-000

--> 09117-08096
BOLT

(9) 41911-19C00-019

PLAQUE SUPPORT MOTEUR NO.1
SUPPORT MOTEUR

(9) 41911-19C00-019

PLAQUE SUPPORT MOTEUR NO.1
SUPPORT MOTEUR

(9) 41911-19C00-019

PLAQUE SUPPORT MOTEUR NO.1
PLATE, NO.1 (BLACK)

(9) 41911-19C00-019

PLAQUE SUPPORT MOTEUR NO.1
PLATE, NO.1 (BLACK)

(9) 41911-19C00-019

PLAQUE SUPPORT MOTEUR NO.1
PLATE, NO.1 (BLACK)
PLAQUE SUPPORT MOTEUR NO.1

(9) 41911-19C00-019

PLAQUE SUPPORT MOTEUR NO.1
PLATE, NO.1 (BLACK)
PLAQUE SUPPORT MOTEUR NO.1

(10) 41940-20C00-019

PLATE, NO.2 (BLACK)

(10) 41940-20C00-291

41940-20C00-291
PLATE, NO.2 (BLACK)

(11) 01570-08167-000

VIS 8X16MM
BOLT

(11) 01570-08167-000

VIS 8X16MM
BOLT

(11) 01137-08165-000

--> 09117-08096
BOLT

(11) 01137-08165-000

--> 09117-08096
BOLT

(12) 41540-20C01-000

SUPPORT DE BATTERIE GSX750F
HOLDER, BATTERY

(13) 01570-06303-000

01570-06303-000
SCREW

(14) 09169-06065-000

WASHER,RESONATOR
SPACER, UPPER LOWER

(15) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION

	Référence	Désignation	Qté
# 1	41101-20821-291 4110120821291 4110120821291	CADRE	Non disponible	0,00 €
# 1	41101-20831-291 4110120831291	CADRE NU NOIR GSX750FR CADRE	Non disponible	0,00 €
# 1	41101-20841-291 4110120841291 4110120841291	CADRE	Non disponible	0,00 €
# 1	41101-20850-019 4110120850019 4110120850019	CADRE NU NOIR GSX750FR CADRE	Non disponible	0,00 €
# 2	41140-20C00-291 4114020C00291 4114020C00291	PARTIE DE CADRE INF. GSX750F .TUBE, FRAME DOWN (BLACK)	Non disponible	0,00 €
# 3	01570-08253-000 01570-0825B-000 0157008253000	BOLT BOLT, UPPER	4,02 €
# 3	01137-08205-000 0113708205000	BOULON .BOLT, UPPER	Non disponible	0,00 €
# 4	01517-08254-000 01550-0825A-000 0151708254000	BOLT. FINAL GEAR BEARIN .BOLT, LOWER RH	3,19 €
# 5	01517-08304-000 01550-0830B-000 0151708304000	BOLT BOLT REFER TO FIG.57A(H-8) FOR MODE	4,37 €
# 6	08319-31085-000 08319-3108A-000 0831931085000	NUT NUT, REAR	2,66 €
# 7	41750-34C00-000 4175034C00000 4175034C00000	PONT SUPERIEUR, CADRE GSX750F TUBE, FRAME BRIGE	43,39 €
# 8	01570-08167-000 0157008167000 0157008167000	VIS 8X16MM BOLT	3,33 €
# 8	09103-08266-000 0910308266000 0910308266000	VIS 8X20MM BOLT	3,08 €
# 8	01137-08165-000 0113708165000 0113708165000	--> 09117-08096 BOLT	Non disponible	0,00 €
# 9	41911-19C00-019 4191119C00019 4191119C00019	PLAQUE SUPPORT MOTEUR NO.1 SUPPORT MOTEUR	4,08 €
# 10	41940-20C00-019 4194020C00019 4194020C00019	PLATE, NO.2 (BLACK)	Non disponible	0,00 €
# 10	41940-20C00-291 4194020C00291 4194020C00291	41940-20C00-291 PLATE, NO.2 (BLACK)	Non disponible	0,00 €
# 11	01570-08167-000 0157008167000 0157008167000	VIS 8X16MM BOLT	3,33 €
# 11	01137-08165-000 0113708165000 0113708165000	--> 09117-08096 BOLT	Non disponible	0,00 €
# 12	41540-20C01-000 4154020C01000 4154020C01000	SUPPORT DE BATTERIE GSX750F HOLDER, BATTERY	43,91 €
# 13	09137-06014-000 0913706014000	01570-06303-000 SCREW	Non disponible	0,00 €
# 14	41570-19C00-000 09169-06065-000 4157019C00000	WASHER, RESONATOR SPACER, UPPER LOWER	3,68 €
# 15	09320-08021-000 09320-08510-000 0932008021000	CUSHION(8.5X20X8) CUSHION	3,15 €
