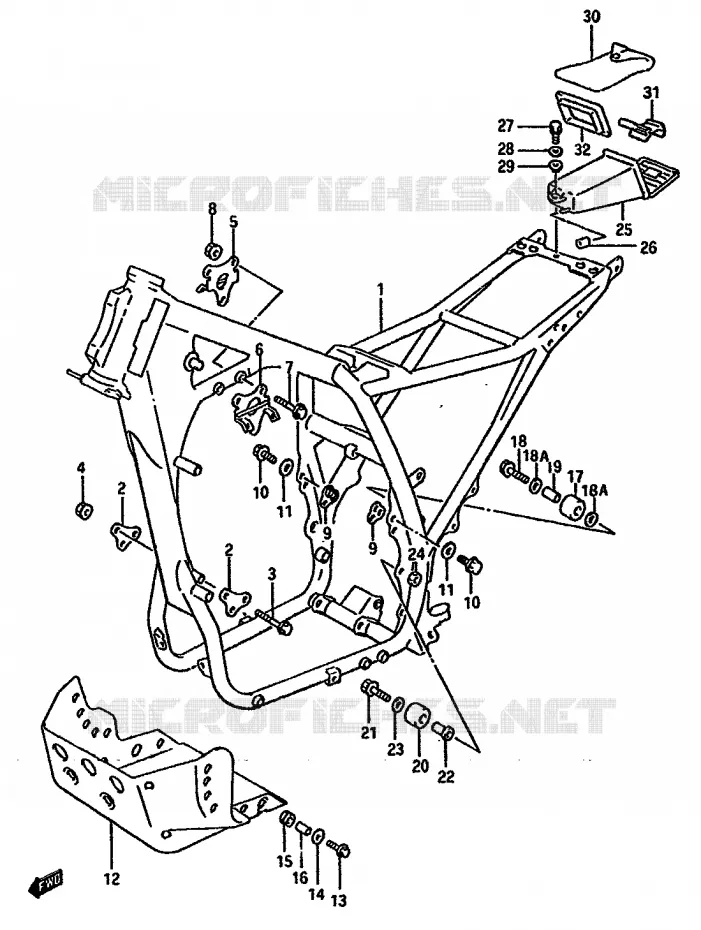

Vue éclatée

CADRE POUR SUZUKI DR 750 1989

REPOSE PIED

(1) 41100-44B00-16L

CADRE NU BLEU DR750SJ
FRAME (BLUE)

(1) 41100-44B20-16L

FRAME DR 750 S
FRAME (BLUE)

(1) 41100-44B20-34S

FRAME COMP
FRAME (BLUE)

(1) 41100-44B40-28W

CADRE NU BLANC DR750SK
FRAME (WHITE)

(1) 41100-44B50-28W

FRAME DR 750 SK
FRAME (WHITE)

18A

(18A) 08211-08221-000

RONDELLE DE SURETE
WASHER

(2) 41911-44B00-019

PLAQUE SUPPORT MOTEUR INFER.
PLATE,FRONT (BLUE)

(3) 09103-08099-000

BOLT 8X70
BOLT

(4) 08319-3108A-000

NUT
NUT, REAR

(5) 41890-44B02-019

PLAQUE SUPPORT MOTEUR SUP.DR.
PLATE,UPPER RH (BLUE)

(6) 41990-44B02-019

PLAQUE SUPPORT MOTEUR SUP.GCHE
PLATE,UPPER LH (BLUE)

(7) 01550-08507-000

VIS 8X50MM
.BOLT, AXLE HOLDER

(8) 08319-31087-000

ECROU 8MM CHROMEE,AUTOBLOCANTE
NUT

(9) 41950-44B00-019

PLAQUE SUPPORT MOTEUR ARRIERE
PLATE,REAR (BLUE)

(10) 01550-0825A-000

BOLT. FINAL GEAR BEARIN
.BOLT, LOWER RH

(11) 08321-0108B-000

WASHER,LOCK
LOCK WASHER

(12) 42511-44B00-30H

PROTECTION DE MOTEUR BLANC DR
PROTECTOR,ENGINE (WHITE)

(13) 01500-06207-000

VIS 6X20MM
.BOLT, LEVER HOLDER

(14) 09160-06084-000

WASHER
RONDELLE *

(15) 09320-09016-000

SILENTBLOC
CUSHION

(16) 09180-06283-000

SPACER,6.5X10X7
ENTRETOISE *

(17) 43911-01B10-000

ROULEAU GUIDE DE CHAINE SUP.
ROLLER,CHAIN UPPER

(18) 09103-08083-000

VIS 8X41
BOLT

(19) 09180-08206-000

SPACER
SPACER, CHAIN ROLLER

(20) 43911-01B10-000

ROULEAU GUIDE DE CHAINE SUP.
ROLLER,CHAIN LOWER

(21) 09103-10197-000

VIS 10X52
BOLT,LOWER

(22) 43916-44B00-000

DOUILLE FILETEE
RONDELLE

(23) 08211-10221-000

RONDELLE DE SURETE
WASHER

(24) 08319-3110A-000

NUT
NUT (BLACK)

(25) 47430-44B00-000

SUPPORT D'OUTILS DR750/800S
BOITIER

(26) 09329-05006-000

SILENTBLOC
CUSHION

(27) 01570-0616A-000

BOLT

(27) 01500-0616A-000

BOLT
BOLT, LOWER COVER (6X16)

(28) 08321-0106A-000

.LOCK WASHER

(29) 09169-06026-000

TOLE DE SURETE
WASHER

(30) 09800-21078-000

TOOL ASSY

(31) 09462-00091-000

BANDE CAOUTCHOUC
BAND

(32) 47437-44B00-000

CUSHION

	Référence	Désignation	Qté
# 1	41100-44B00-16L 4110044B0016L 4110044B0016L	CADRE NU BLEU DR750SJ FRAME (BLUE)	Non disponible	0,00 €
# 1	41100-44B20-16L 4110044B2016L 4110044B2016L	FRAME DR 750 S FRAME (BLUE)	Non disponible	0,00 €
# 1	41100-44B20-34S 4110044B2034S 4110044B2034S	FRAME COMP FRAME (BLUE)	Non disponible	0,00 €
# 1	41100-44B40-28W 4110044B4028W 4110044B4028W	CADRE NU BLANC DR750SK FRAME (WHITE)	Non disponible	0,00 €
# 1	41100-44B50-28W 4110044B5028W 4110044B5028W	FRAME DR 750 SK FRAME (WHITE)	Non disponible	0,00 €
# 2	41911-44B00-16L 4191144B0016L	PLAQUE SUPPORT MOTEUR INFER. PLATE, FRONT (BLUE)	Non disponible	0,00 €
# 3	09103-08189-000 09103-08099-000 0910308189000	BOLT 8X70 BOLT	5,39 €
# 4	08319-31085-000 08319-3108A-000 0831931085000	NUT NUT, REAR	2,66 €
# 5	41890-44B00-16L 41890-44B02-019 4189044B0016L	PLAQUE SUPPORT MOTEUR SUP.DR. PLATE, UPPER RH (BLUE)	16,33 €
# 6	41990-44B00-16L 41990-44B02-019 4199044B0016L	PLAQUE SUPPORT MOTEUR SUP.GCHE PLATE, UPPER LH (BLUE)	16,33 €
# 7	01517-08508-000 01550-08507-000 0151708508000	VIS 8X50MM .BOLT, AXLE HOLDER	4,57 €
# 8	08319-31087-000 0831931087000 0831931087000	ECROU 8MM CHROMEE, AUTOBLOCANTE NUT	3,13 €
# 9	41950-44B00-16L 4195044B0016L	PLAQUE SUPPORT MOTEUR ARRIERE PLATE, REAR (BLUE)	Non disponible	0,00 €
# 10	01517-08254-000 01550-0825A-000 0151708254000	BOLT. FINAL GEAR BEARIN .BOLT, LOWER RH	3,19 €
# 11	08321-31084-000 08321-0108B-000 0832131084000	WASHER, LOCK LOCK WASHER	3,13 €
# 12	42511-44B00-30H 4251144B0030H 4251144B0030H	PROTECTION DE MOTEUR BLANC DR PROTECTOR, ENGINE (WHITE)	Non disponible	0,00 €
# 13	01107-06207-000 01500-06207-000 0110706207000	VIS 6X20MM .BOLT, LEVER HOLDER	2,22 €
# 14	09160-06007-000 09160-06084-000 0916006007000	WASHER RONDELLE *	2,26 €
# 15	09320-09016-000 0932009016000 0932009016000	SILENTBLOC CUSHION	Non disponible	0,00 €
# 16	09180-06011-000 09180-06283-000 0918006011000	SPACER, 6.5X10X7 ENTRETOISE *	2,60 €
# 17	43911-01B10-000 4391101B10000 4391101B10000	ROULEAU GUIDE DE CHAINE SUP. ROLLER, CHAIN UPPER	20,21 €
# 18	09103-08083-000 0910308083000 0910308083000	VIS 8X41 BOLT	4,22 €
# 18A	08211-08221-000 0821108221000 0821108221000	RONDELLE DE SURETE WASHER	2,09 €
# 19	09180-08136-000 09180-08206-000 0918008136000	SPACER SPACER, CHAIN ROLLER	5,10 €
# 20	43911-01B10-000 4391101B10000 4391101B10000	ROULEAU GUIDE DE CHAINE SUP. ROLLER, CHAIN LOWER	20,21 €
# 21	09103-10197-000 0910310197000 0910310197000	VIS 10X52 BOLT, LOWER	Non disponible	0,00 €
# 22	43916-44B00-000 4391644B00000 4391644B00000	DOUILLE FILETEE RONDELLE	13,11 €
# 23	08211-10221-000 0821110221000 0821110221000	RONDELLE DE SURETE WASHER	2,60 €
# 24	08319-31105-000 08319-3110A-000 0831931105000	NUT NUT (BLACK)	3,06 €
# 25	47430-44B00-000 4743044B00000 4743044B00000	SUPPORT D'OUTILS DR750/800S BOITIER	Non disponible	0,00 €
# 26	09329-05006-000 0932905006000 0932905006000	SILENTBLOC CUSHION	2,02 €
# 27	01107-06165-000 01500-0616A-000 0110706165000	BOLT BOLT, LOWER COVER (6X16)	1,95 €
# 27	01134-06165-000 01570-0616A-000 0113406165000	BOLT	2,93 €
# 28	08321-21064-000 0832121064000	.LOCK WASHER	Non disponible	0,00 €
# 29	09169-06026-000 0916906026000 0916906026000	TOLE DE SURETE WASHER	2,22 €
# 30	09800-20012-000 0980020012000	TOOL ASSY	Non disponible	0,00 €
# 31	09462-00091-000 0946200091000 0946200091000	BANDE CAOUTCHOUC BAND	8,23 €
# 32	47437-44B00-000 4743744B00000 4743744B00000	CUSHION	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE de votre Suzuki DR 750 S de DR. Nous restons à votre disposition pour toute question.
