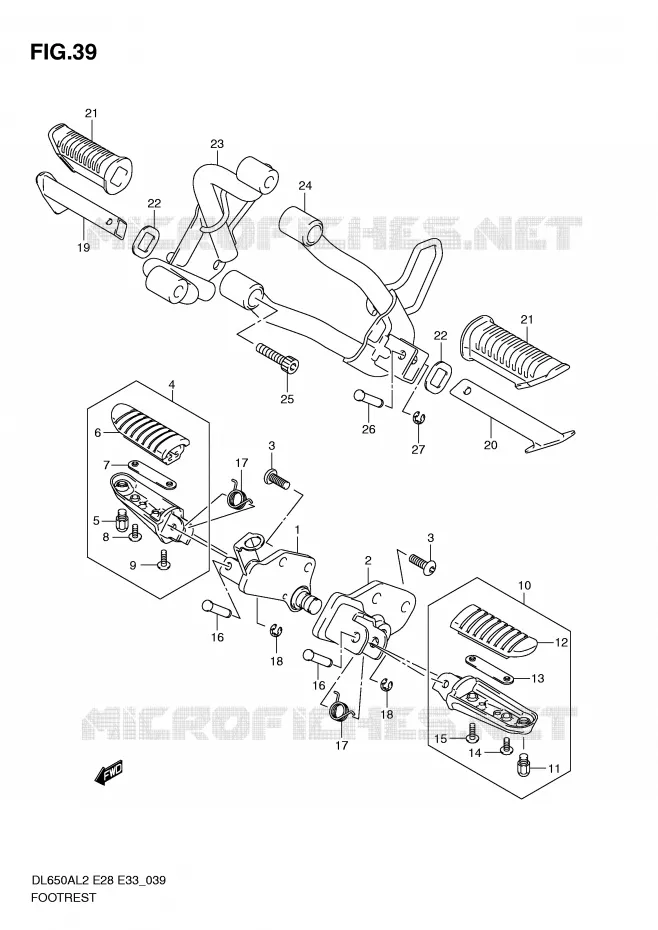

Vue éclatée

CADRE

REPOSE PIED POUR SUZUKI V-STROM 650 2012

PORTE PAQUET (DL650AL2 E28)

REPOSE PIED pour Suzuki V-STROM 650 2012

(1)  43510-11J00-YAP
BRACKET. FRONT RH (BLACK)
PLATINE DROITE

(2)  43520-11J00-YAP
BRACKET,FR FOOTREST,L
PLATINE DROITE

(3)  09106-08150-000
BOLT
BOLT (8X23)

(3)  09106-08150-000
BOLT
BOLT (8X23)

(4)  43501-06G01-000
REPOSE-PIED
REPOSE PIED COMPLET

(5)  43576-07D01-000
BOLT,BANK SENSOR
SENSOR, FOOTREST

(6)  43551-06G00-000
RUBBER,FOOTREST
RUBBER

(7)  43552-06G00-000
PLATE,FR FOOTREST RUBBER
WASHER,THRUST

(8)  02142-0516B-000
SCREW

(9)  02142-0520B-000
SCREW

(10)  43502-06G01-000
REPOSE PIED COMPLET
FOOTREST ASSY, FRONT LH

(11)  43576-07D01-000
BOLT,BANK SENSOR
SENSOR, FOOTREST

(12)  43551-06G00-000
RUBBER,FOOTREST
RUBBER

(13)  43552-06G00-000
PLATE,FR FOOTREST RUBBER
WASHER,THRUST

(14)  02142-0516B-000
SCREW

(15)  02142-0520B-000
SCREW

(16)  09208-08010-000
BOULON
PIN (6X33.2)

(16)  09208-08010-000
BOULON
PIN (6X33.2)

(17)  09448-18022-000
RESSORT DE REPOSE PIED
SPRING

(17)  09448-18022-000
RESSORT DE REPOSE PIED
SPRING

(18)  08332-1106B-000
E RING

(18)  08332-1106B-000
E RING

(18)  08332-1106B-000
E RING
E RING

(18)  08332-1106B-000
E RING
E RING

(19)  43610-34A60-000
BAR, PILLION FOOTREST RH

(20)  43710-34A60-000
BAR.PILLION FOOTREST LH
REPOSE PIED

(21)  43612-33G30-000
RUBBER.PILLION FOOTREST
RUBBER,PILLION F

(21)  43612-33G30-000
RUBBER.PILLION FOOTREST
RUBBER,PILLION F

(21)  43612-33G30-000
RUBBER.PILLION FOOTREST
RUBBER,PILLION F
RUBBER.PILLION FOOTREST

(21)  43612-33G30-000
RUBBER.PILLION FOOTREST
RUBBER,PILLION F
RUBBER.PILLION FOOTREST

(22)  43631-34A01-000
RONDELLE DE REPOSE PIED GS/XF
WASHER, FOOTREST RUBBER

(22)  43631-34A01-000
RONDELLE DE REPOSE PIED GS/XF
WASHER, FOOTREST RUBBER

(23)  43810-27G10-YAP
BRACKET. PILLION RH (BLACK)
SUPPORT

(24)  43820-27G01-019
LH BRACKET
SUPPORT

(25)  09106-08074-000
BOLT,8X40

(26)  09208-06008-000
PIN
PIN (6X29.5)

(27)  08332-1104B-000
E RING
Référence Désignation Prix Unitaire TTC Qté
# 1

43510-27G01-YAP

43510-11J00-YAP
 4351027G01YAP
BRACKET. FRONT RH (BLACK)
PLATINE DROITE
# 2

43520-27G01-YAP

43520-11J00-YAP
 4352027G01YAP
BRACKET, FR FOOTREST, L
PLATINE DROITE
# 3

09106-08150-000
0910608150000

0910608150000
BOLT
BOLT (8X23)
# 4

43501-06G01-000
4350106G01000

4350106G01000
REPOSE-PIED
REPOSE PIED COMPLET
# 5

43576-07D01-000
4357607D01000

4357607D01000
BOLT, BANK SENSOR
SENSOR, FOOTREST
# 6

43551-06G00-000
4355106G00000

4355106G00000
RUBBER, FOOTREST
RUBBER
# 7

43552-06G00-000
4355206G00000

4355206G00000
PLATE, FR FOOTREST RUBBER
WASHER, THRUST
# 8

02142-0516B-000
021420516B000

021420516B000
SCREW
# 9

02142-0520B-000
021420520B000

021420520B000
SCREW
# 10

43502-06G01-000
4350206G01000

4350206G01000
REPOSE PIED COMPLET
FOOTREST ASSY, FRONT LH
# 11

43576-07D01-000
4357607D01000

4357607D01000
BOLT, BANK SENSOR
SENSOR, FOOTREST
# 12

43551-06G00-000
4355106G00000

4355106G00000
RUBBER, FOOTREST
RUBBER
# 13

43552-06G00-000
4355206G00000

4355206G00000
PLATE, FR FOOTREST RUBBER
WASHER, THRUST
# 14

02142-0516B-000
021420516B000

021420516B000
SCREW
# 15

02142-0520B-000
021420520B000

021420520B000
SCREW
# 16

09208-08010-000
0920808010000

0920808010000
BOULON
PIN (6X33.2)
# 17

09448-18022-000
0944818022000

0944818022000
RESSORT DE REPOSE PIED
SPRING
# 18

08332-1106A-000

08332-1106B-000
 083321106A000
E RING
# 19

43610-34A00-000

43610-34A60-000
 4361034A00000
BAR, PILLION FOOTREST RH
# 20

43710-34A00-000

43710-34A60-000
 4371034A00000
BAR.PILLION FOOTREST LH
REPOSE PIED
# 21

43612-33G00-000

43612-33G30-000
 4361233G00000
RUBBER.PILLION FOOTREST
RUBBER, PILLION F
# 22

43631-34A01-000
4363134A01000

4363134A01000
RONDELLE DE REPOSE PIED GS/XF
WASHER, FOOTREST RUBBER
# 23

43810-27G10-YAP
4381027G10YAP

4381027G10YAP
BRACKET. PILLION RH (BLACK)
SUPPORT
# 24

43820-27G01-019
4382027G01019

4382027G01019
LH BRACKET
SUPPORT
# 25

09106-08074-000
0910608074000

0910608074000
BOLT, 8X40
# 26

09208-06008-000
0920806008000

0920806008000
PIN
PIN (6X29.5)
# 27

08332-1104A-000

08332-1104B-000
 083321104A000
E RING
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au REPOSE PIED de votre Suzuki V-STROM 650 de V-STROM. Nous restons à votre disposition pour toute question.
