PARTIE ELECTRIQUE (MODEL K7) REFER TO FIG.28A(E-13) FOR MODEL K8/K9/L0

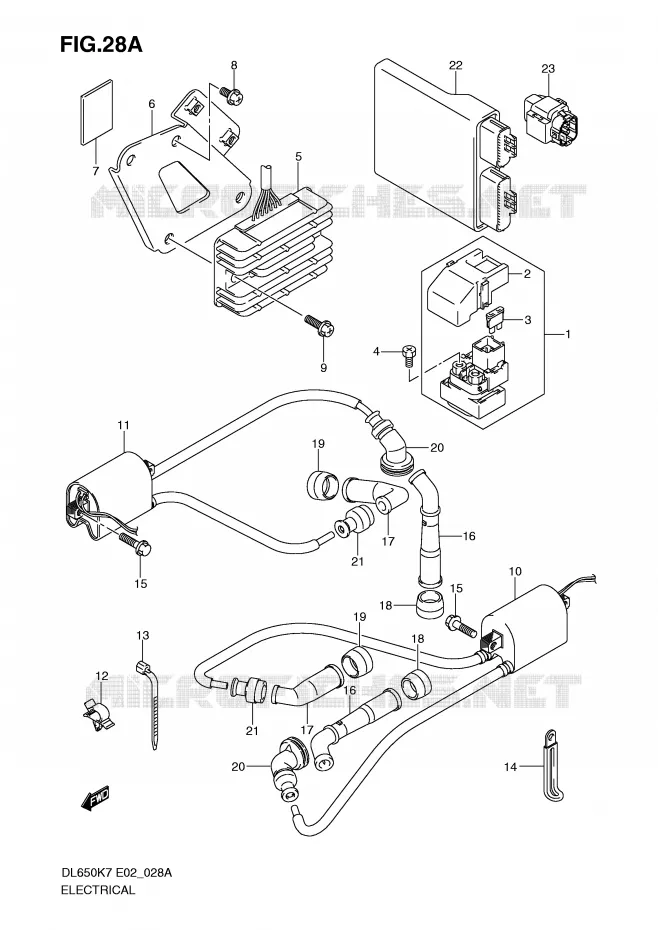

PARTIE ELECTRIQUE (MODEL K8 / K9 / L0) POUR SUZUKI V-STROM 650 2010

COMPTEUR

(1) 31800-06G02-000

RELAY ASSY. STARTING MOTOR
RELAIS

(2) 31861-47E00-000

COVER
COVER, RELAY ASSY

(3) 09481-30101-000

FUSIBLE 30A
FUSE,30A

(4) 09128-06013-000

VIS 6X8MM
SCREW (6X8)

(5) 32800-47H00-000

RECTIFIER ASSY
CELLULE

(6) 32831-27G20-000

BRACKET. RECT FTG
SUPPORT

(7) 33651-37000-000

CAOUTCHOUC MOUSSE 170X95X3
PROTECTOR (170X95X3.0)

(8) 02162-0610B-000

BOLT

(9) 02162-0620C-000

SCREW
BOLT

(10) 33410-27G02-000

COIL ASSY, IGNITION

(11) 33420-27G03-000

COIL ASSY, IGNITION

(12) 09403-10319-000

CLAMP

(13) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP (L:165)

(14) 09404-06039-000

CLAMP
DOIGT D'ALLUMAGE

(15) 01547-0625B-000

BOLT. FINAL GEAR CASE COVER
BOLT

(15) 01547-0625B-000

BOLT. FINAL GEAR CASE COVER
BOLT

(16) 33510-17G00-000

CAP ASSY, SPARK PLUG
CAP, SPARK PLUG

(16) 33510-17G00-000

CAP ASSY, SPARK PLUG
CAP, SPARK PLUG

(17) 33510-20E00-000

CAP ASSY,SPARK PLUG
CAP, SPARK PLUG

(17) 33510-20E00-000

CAP ASSY,SPARK PLUG
CAP, SPARK PLUG

(18) 33541-23E10-000

SEAL,SPARK PLUG
SEAL, SPARK PLUG CAP

(18) 33541-23E10-000

SEAL,SPARK PLUG
SEAL, SPARK PLUG CAP

(19) 33541-47D00-000

JOINT CAOUTCHOUC DU CAPUCHON
SEAL, SPARK PLUG CAP

(19) 33541-47D00-000

JOINT CAOUTCHOUC DU CAPUCHON
SEAL, SPARK PLUG CAP

(20) 33542-17G01-000

SEAL,HIGH TENSION CORD(CENTER)
CAOUTCHOUC

(20) 33542-17G01-000

SEAL,HIGH TENSION CORD(CENTER)
CAOUTCHOUC

(21) 33542-38B00-000

JOINT CAOUTCHOUC, CAPUCHON
CAOUTCHOUC

(21) 33542-38B00-000

JOINT CAOUTCHOUC, CAPUCHON
CAOUTCHOUC

(22) 32920-27GA1-000

CONTROL UNIT. FI
BOITIER ELECTRIQUE

(22) 32920-27GB1-000

CONTROL UNIT. FI
BOITIER ELECTRIQUE

(22) 32920-27GD1-000

BOITIER ELECTRIQUE

(23) 33960-27G00-000

SENSOR ASSY,FUEL CUT
SENSOR

	Référence	Désignation	Qté
# 1	31800-06G00-000 31800-06G02-000 3180006G00000	RELAY ASSY. STARTING MOTOR RELAIS	88,02 €
# 2	31861-47E00-000 3186147E00000 3186147E00000	COVER COVER, RELAY ASSY	13,47 €
# 3	09481-30101-000 0948130101000 0948130101000	FUSIBLE 30A FUSE, 30A	3,13 €
# 4	09128-06013-000 0912806013000 0912806013000	VIS 6X8MM SCREW (6X8)	1,35 €
# 5	32800-41G10-000 32800-47H00-000 3280041G10000	RECTIFIER ASSY CELLULE	264,91 €
# 6	32831-27G20-000 3283127G20000 3283127G20000	BRACKET. RECT FTG SUPPORT	13,15 €
# 7	33651-37000-000 3365137000000 3365137000000	CAOUTCHOUC MOUSSE 170X95X3 PROTECTOR (170X95X3.0)	7,16 €
# 8	02162-0610B-000 021620610B000 021620610B000	BOLT	2,09 €
# 9	02162-0620B-000 02162-0620C-000 021620620B000	SCREW BOLT	2,15 €
# 10	33410-27G00-000 33410-27G02-000 3341027G00000	COIL ASSY, IGNITION	121,72 €
# 11	33420-27G00-000 33420-27G03-000 3342027G00000	COIL ASSY, IGNITION	115,18 €
# 12	09403-10319-000 0940310319000 0940310319000	CLAMP	3,57 €
# 13	09407-18402-000 0940718402000 0940718402000	GUIDE DE CABLE L:185 CLAMP (L:165)	2,93 €
# 14	09404-06429-000 09404-06039-000 0940406429000	CLAMP DOIGT D'ALLUMAGE	2,86 €
# 15	01547-0625B-000 015470625B000 015470625B000	BOLT. FINAL GEAR CASE COVER BOLT	2,73 €
# 16	33510-17G00-000 3351017G00000 3351017G00000	CAP ASSY, SPARK PLUG CAP, SPARK PLUG	28,55 €
# 17	33510-20E00-000 3351020E00000 3351020E00000	CAP ASSY, SPARK PLUG CAP, SPARK PLUG	27,02 €
# 18	33541-23E10-000 3354123E10000 3354123E10000	SEAL, SPARK PLUG SEAL, SPARK PLUG CAP	7,12 €
# 19	33541-47D00-000 3354147D00000 3354147D00000	JOINT CAOUTCHOUC DU CAPUCHON SEAL, SPARK PLUG CAP	8,34 €
# 20	33542-17G01-000 3354217G01000 3354217G01000	SEAL, HIGH TENSION CORD(CENTER) CAOUTCHOUC	7,76 €
# 21	33542-38B00-000 3354238B00000 3354238B00000	JOINT CAOUTCHOUC, CAPUCHON CAOUTCHOUC	7,43 €
# 22	32920-27GA1-000 3292027GA1000 3292027GA1000	CONTROL UNIT. FI BOITIER ELECTRIQUE	1 305,24 €
# 22	32920-27GB1-000 3292027GB1000 3292027GB1000	CONTROL UNIT. FI BOITIER ELECTRIQUE	554,96 €
# 22	32920-27GD1-000 3292027GD1000 3292027GD1000	BOITIER ELECTRIQUE	Non disponible	0,00 €
# 23	33960-27G00-000 3396027G00000 3396027G00000	SENSOR ASSY, FUEL CUT SENSOR	78,44 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au PARTIE ELECTRIQUE (MODEL K8/K9/L0) de votre Suzuki V-STROM 650 de V-STROM. Nous restons à votre disposition pour toute question.
