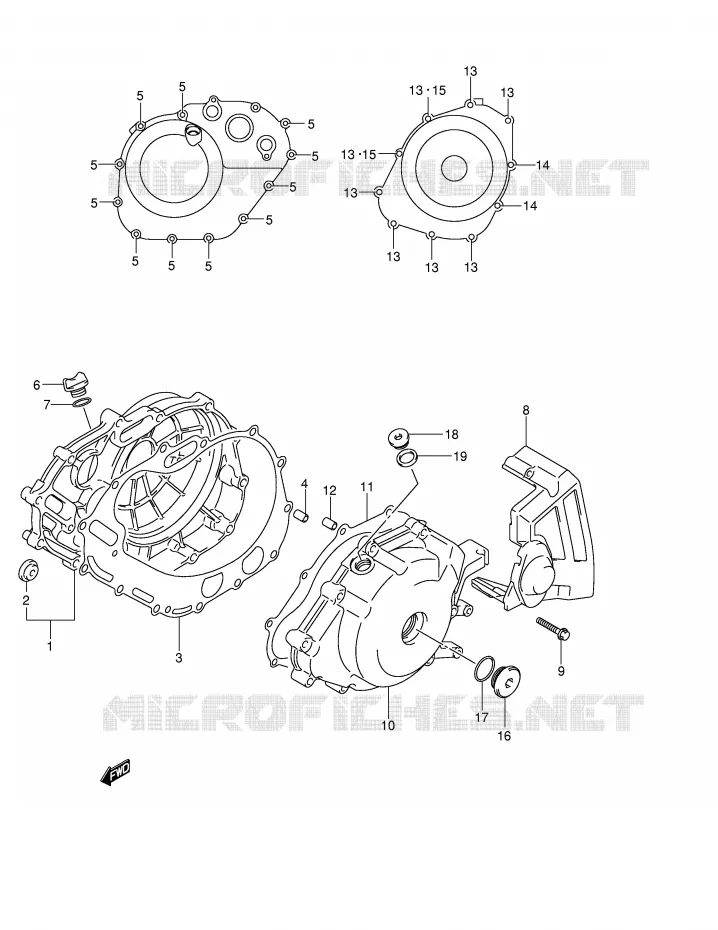

Vue éclatée

CARTER

CARTER POUR SUZUKI V-STROM 650 2006

VILEBREQUIN

(1) 11340-17G00-000

CARTER
CARTER EMBRAYAGE

(2) 11971-33210-000

VERRE CONTROLLE D'HUILE
LENS, OIL LEVEL CHECK

(3) 11482-44H00-000

GASKET. CLUTCH COVER INNER
JOINT D'EMBRAYAGE

(4) 04211-09149-000

DOUILLE
PIN 16X10

(5) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(5) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(5) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(5) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(5) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(5) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(5) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(5) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(5) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(5) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(5) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(6) 11971-25D00-000

PLUG,ENGINE OIL FILLER
PLUG, OIL FILLER

(7) 09280-17003-000

JOINT TORIQUE 3.1X16.8
O RING (D:3.1,ID:16.8)

(8) 11361-27G00-000

CARTER
COVER,ENGINE SPROCKET

(9) 09103-06224-000

BOLT,MAG COV,L45
BOLT

(10) 11351-19F50-000

CARTER
COVER, MAGNETO

(11) 11483-19F00-000

GASKET,MAGNETO COVER
JOINT ALLUMAGE

(12) 04211-09149-000

DOUILLE
PIN 16X10

(13) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(13) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(13) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(13) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(13) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(13) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(13) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(13) 09103-06214-000

BOLT,ST CL COV/ST IDLE GR CAP
BOLT

(14) 09103-06239-000

BOLT

(14) 09103-06239-000

BOLT

(15) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
GASKET (5.8X13X1.2)

(15) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
GASKET (5.8X13X1.2)

(16) 09259-26011-000

BOUCHON DE VIDANGE 26MM
SCREW

(17) 09280-22008-000

JOINT TORIQUE 3.1X22.7
O RING (D:3.1,ID:22.7)

(18) 09248-16012-000

PLUG,PLGR OUT
SCREW

(19) 09168-16002-000

BAGUE DE JOINT 16X22X2
GASKET (13.8X18.8X0.4)

	Référence	Désignation	Qté
# 1	11340-17G00-000 1134017G00000 1134017G00000	CARTER CARTER EMBRAYAGE	296,51 €
# 2	11971-33210-000 1197133210000 1197133210000	VERRE CONTROLLE D'HUILE LENS, OIL LEVEL CHECK	14,77 €
# 3	11482-17G00-000 11482-44H00-000 1148217G00000	GASKET. CLUTCH COVER INNER JOINT D'EMBRAYAGE	17,35 €
# 4	04211-09149-000 0421109149000 0421109149000	DOUILLE PIN 16X10	2,13 €
# 5	09103-06214-000 0910306214000 0910306214000	BOLT, ST CL COV/ST IDLE GR CAP BOLT	2,66 €
# 6	11971-25D00-000 1197125D00000 1197125D00000	PLUG, ENGINE OIL FILLER PLUG, OIL FILLER	7,13 €
# 7	09280-17003-000 0928017003000 0928017003000	JOINT TORIQUE 3.1X16.8 O RING (D:3.1, ID:16.8)	2,02 €
# 8	11361-27G00-000 1136127G00000 1136127G00000	CARTER COVER, ENGINE SPROCKET	68,17 €
# 9	09103-06224-000 0910306224000 0910306224000	BOLT, MAG COV, L45 BOLT	2,86 €
# 10	11351-19F50-000 1135119F50000 1135119F50000	CARTER COVER, MAGNETO	265,84 €
# 11	11483-19F00-000 1148319F00000 1148319F00000	GASKET, MAGNETO COVER JOINT ALLUMAGE	12,47 €
# 12	04211-09149-000 0421109149000 0421109149000	DOUILLE PIN 16X10	2,13 €
# 13	09103-06214-000 0910306214000 0910306214000	BOLT, ST CL COV/ST IDLE GR CAP BOLT	2,66 €
# 14	09103-06239-000 0910306239000 0910306239000	BOLT	3,08 €
# 15	09168-06023-000 0916806023000 0916806023000	BAGUE DE JOINT 5.8X13X1.2 GASKET (5.8X13X1.2)	2,53 €
# 16	09259-26011-000 0925926011000 0925926011000	BOUCHON DE VIDANGE 26MM SCREW	9,54 €
# 17	09280-22008-000 0928022008000 0928022008000	JOINT TORIQUE 3.1X22.7 O RING (D:3.1, ID:22.7)	2,11 €
# 18	09248-16012-000 0924816012000 0924816012000	PLUG, PLGR OUT SCREW	5,23 €
# 19	09168-16002-000 0916816002000 0916816002000	BAGUE DE JOINT 16X22X2 GASKET (13.8X18.8X0.4)	2,60 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER de votre Suzuki de V-STROM. Nous restons à votre disposition pour toute question.
