BATTERIE (SV650SAL2 E24)

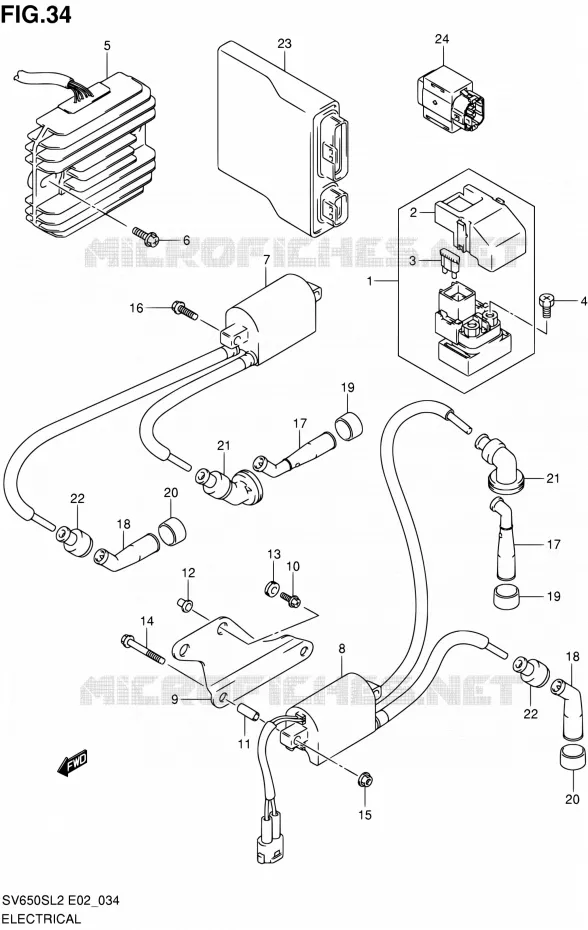

PARTIE ELECTRIQUE (SV650SL2 E02) POUR SUZUKI SV 650 2012

PARTIE ELECTRIQUE (SV650SL2 E24)

(1) 31800-06G02-000

RELAY ASSY, STARTING MOTOR

(2) 31861-47E00-000

COVER
.COVER, RELAY ASSY

(3) 09481-30101-000

FUSIBLE 30A
.FUSE (30A)

(4) 09128-06013-000

VIS 6X8MM
SCREW (6X8)

(5) 32800-16G02-000

RECTIFIER ASSY

(6) 02162-0620C-000

SCREW
BOLT

(7) 33410-17GA1-000

33410-17GA1-000
COIL ASSY, IGNITION FRONT

(8) 33420-17GA1-000

33420-17GA1-000
COIL ASSY, IGNITION REAR

(9) 33424-17GA0-000

BRACKET, IGN COIL REAR

(10) 09116-06115-000

BOLT,6X20,W/PL WASHER
BOLT (6X16)

(11) 09180-06195-000

DOUILLE 6.4X10X18 ALU
SPACER (6.4X10X18)

(12) 09180-06325-000

SPACER
SPACER (6.2X8.4X6.9)

(13) 09320-08516-000

CUSHION 8X18X5.8
CUSHION

(14) 01547-0640A-000

BOLT

(15) 08316-1006A-000

NUT. RECT BRKT
NUT

(16) 01547-0625B-000

BOLT. FINAL GEAR CASE COVER
BOLT

(17) 33510-17G00-000

CAP ASSY, SPARK PLUG
CAP ASSY, SPARK PLUG (CENTER)

(17) 33510-17G00-000

CAP ASSY, SPARK PLUG
CAP ASSY, SPARK PLUG (CENTER)

(18) 33510-20E00-000

CAP ASSY,SPARK PLUG
CAP ASSY, SPARK PLUG (SIDE)

(18) 33510-20E00-000

CAP ASSY,SPARK PLUG
CAP ASSY, SPARK PLUG (SIDE)

(19) 33541-23E10-000

SEAL,SPARK PLUG
SEAL, SPARK PLUG CAP (CENTER)

(19) 33541-23E10-000

SEAL,SPARK PLUG
SEAL, SPARK PLUG CAP (CENTER)

(20) 33541-47D00-000

JOINT CAOUTCHOUC DU CAPUCHON
SEAL, SPARK PLUG CAP (SIDE)

(20) 33541-47D00-000

JOINT CAOUTCHOUC DU CAPUCHON
SEAL, SPARK PLUG CAP (SIDE)

(21) 33542-17G01-000

SEAL,HIGH TENSION CORD(CENTER)
SEAL, HIGH TENSION (CENTER)

(21) 33542-17G01-000

SEAL,HIGH TENSION CORD(CENTER)
SEAL, HIGH TENSION (CENTER)

(22) 33542-38B00-000

JOINT CAOUTCHOUC, CAPUCHON
SEAL, SPARK PLUG CAP (SIDE)

(22) 33542-38B00-000

JOINT CAOUTCHOUC, CAPUCHON
SEAL, SPARK PLUG CAP (SIDE)

(23) 32920-17GA1-000

CONTROL UNIT, FI

(24) 33960-06G10-000

FUEL CUT SENSOR ASSY
SENSOR ASSY, FUEL CUT

	Référence	Désignation	Qté
# 1	31800-06G00-000 31800-06G02-000 3180006G00000	RELAY ASSY, STARTING MOTOR	88,02 €
# 2	31861-47E00-000 3186147E00000 3186147E00000	COVER .COVER, RELAY ASSY	13,47 €
# 3	09481-30101-000 0948130101000 0948130101000	FUSIBLE 30A .FUSE (30A)	3,13 €
# 4	09128-06013-000 0912806013000 0912806013000	VIS 6X8MM SCREW (6X8)	1,35 €
# 5	32800-16G01-000 32800-16G02-000 3280016G01000	RECTIFIER ASSY	315,82 €
# 6	02162-0620B-000 02162-0620C-000 021620620B000	SCREW BOLT	2,15 €
# 7	33410-17GA0-000 3341017GA0000	33410-17GA1-000 COIL ASSY, IGNITION FRONT	Non disponible	0,00 €
# 8	33420-17GA0-000 3342017GA0000	33420-17GA1-000 COIL ASSY, IGNITION REAR	Non disponible	0,00 €
# 9	33424-17GA0-000 3342417GA0000 3342417GA0000	BRACKET, IGN COIL REAR	12,38 €
# 10	09116-06130-000 09116-06115-000 0911606130000	BOLT, 6X20, W/PL WASHER BOLT (6X16)	2,66 €
# 11	09180-06195-000 0918006195000 0918006195000	DOUILLE 6.4X10X18 ALU SPACER (6.4X10X18)	4,08 €
# 12	09180-06325-000 0918006325000 0918006325000	SPACER SPACER (6.2X8.4X6.9)	3,93 €
# 13	09320-06017-000 09320-08516-000 0932006017000	CUSHION 8X18X5.8 CUSHION	3,13 €
# 14	01547-0640A-000 015470640A000 015470640A000	BOLT	2,66 €
# 15	08316-1006A-000 083161006A000 083161006A000	NUT. RECT BRKT NUT	2,86 €
# 16	01547-0625A-000 01547-0625B-000 015470625A000	BOLT. FINAL GEAR CASE COVER BOLT	2,73 €
# 17	33510-17G00-000 3351017G00000 3351017G00000	CAP ASSY, SPARK PLUG CAP ASSY, SPARK PLUG (CENTER)	28,55 €
# 18	33510-20E00-000 3351020E00000 3351020E00000	CAP ASSY, SPARK PLUG CAP ASSY, SPARK PLUG (SIDE)	27,02 €
# 19	33541-23E10-000 3354123E10000 3354123E10000	SEAL, SPARK PLUG SEAL, SPARK PLUG CAP (CENTER)	7,12 €
# 20	33541-47D00-000 3354147D00000 3354147D00000	JOINT CAOUTCHOUC DU CAPUCHON SEAL, SPARK PLUG CAP (SIDE)	8,34 €
# 21	33542-17G01-000 3354217G01000 3354217G01000	SEAL, HIGH TENSION CORD(CENTER) SEAL, HIGH TENSION (CENTER)	7,76 €
# 22	33542-38B00-000 3354238B00000 3354238B00000	JOINT CAOUTCHOUC, CAPUCHON SEAL, SPARK PLUG CAP (SIDE)	7,43 €
# 23	32920-17GA1-000 3292017GA1000 3292017GA1000	CONTROL UNIT, FI	Non disponible	0,00 €
# 24	33960-06G10-000 3396006G10000 3396006G10000	FUEL CUT SENSOR ASSY SENSOR ASSY, FUEL CUT	77,31 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
