MAITRE CYLINDRE DE FREIN ARRIERE (SV650K4 / SK4 / K5 / SK5 / K6 / SK6 / K7 / SK7) REFER TO FIG.70C(M- 7) FOR SV650AK7/SAK7

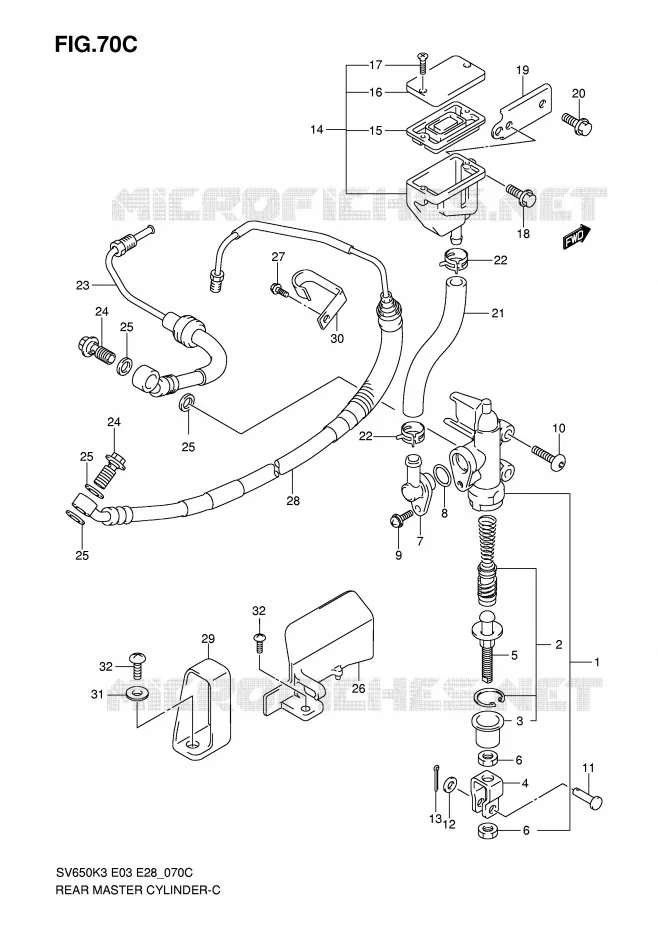

MAITRE CYLINDRE DE FREIN ARRIERE (SV650AK7 / SAK7) POUR SUZUKI SV 650 2003

OPTIONS

(1) 69600-16G00-000

CYLINDER ASSY, REAR MASTER

(2) 69600-34821-000

PISTON/CUP SET

(3) 69691-00A00-000

GOMME
DUST SEAL

(4) 69692-27A30-000

ETRIER
YOKE

(5) 69670-48B00-000

TIGE DE PRESSION, MAITRE CYL.
ROD, PUSH

(6) 69693-05A00-000

NUT

(7) 69672-05A00-000

RACCORD DE TUYAU
CONNECTOR

(8) 69686-34200-000

JOINT TORIQUE
O RING

(9) 02112-7412A-000

SCREW

(10) 09139-06028-000

VIS 6X20MM
BOLT (6X20)

(11) 09200-06068-000

SHAFT,SHALLOW DRIVE ARM
PIN 16X10

(12) 08322-0106A-000

WASHER

(13) 04111-2015A-000

PIN. COTTER
PIN 12X10

(14) 69740-01D02-000

TANK ASSY,REAR RESER
RESERVOIR

(15) 59667-04700-000

JOINT SOUFFLET
DIAPHRAGM

(16) 59669-05D00-000

COUVERCLE MAITRE CYL.D.FR.ARR.
CAP

(17) 69689-04A00-000

VIS
SCREW

(18) 09103-06222-000

BOLT
BOLT, TANK

(19) 69750-16G10-000

POUTRE
BRACKET, RR RESERVOIR TANK

(20) KIT47370-40H00

KIT47370-40H00
BOLT

(21) 69731-16G20-000

DURIT

(22) 09401-13417-000

BRIDE DE TUYAU
NUT

(23) 69200-17G00-000

HOSE, ASSY, REAR BRAKE NO.1

(24) 09360-10062-000

BOLT
BOULON

(25) 09161-10009-000

RONDELLE 10X15X1.5
RONDELLE

(26) 61196-06G00-000

GUIDE
GUIDE, RR BRAKE HOSE

(27) 01547-0616B-000

BOLT

(28) 69400-17G01-000

HOSE ASSY, REAR BRAKE NO.2

(29) 69243-16G00-000

GUIDE,RR BRAKE HOSE
COLLIER

(30) 69266-17G00-000

CLAMP, REAR BRAKE HOSE NO.2

(31) 09169-06041-000

WASHER
WASHER, GUIDE RR BRAKE HOSE

(32) 02142-0616A-000

SCREW

	Référence	Désignation	Qté
# 1	69600-16G00-000 6960016G00000 6960016G00000	CYLINDER ASSY, REAR MASTER	186,38 €
# 2	69600-34820-000 69600-34821-000 6960034820000	PISTON/CUP SET	30,28 €
# 3	69691-00A00-000 6969100A00000 6969100A00000	GOMME DUST SEAL	6,21 €
# 4	69692-27A30-000 6969227A30000 6969227A30000	ETRIER YOKE	10,86 €
# 5	69670-48B00-000 6967048B00000 6967048B00000	TIGE DE PRESSION, MAITRE CYL. ROD, PUSH	17,63 €
# 6	69693-05A00-000 6969305A00000 6969305A00000	NUT	1,88 €
# 7	69672-05A00-000 6967205A00000 6967205A00000	RACCORD DE TUYAU CONNECTOR	5,01 €
# 8	69686-34200-000 6968634200000 6968634200000	JOINT TORIQUE O RING	3,30 €
# 9	02112-74123-000 02112-7412A-000 0211274123000	SCREW	2,73 €
# 10	09139-06028-000 0913906028000 0913906028000	VIS 6X20MM BOLT (6X20)	4,10 €
# 11	09200-06037-000 09200-06068-000 0920006037000	SHAFT, SHALLOW DRIVE ARM PIN 16X10	5,70 €
# 12	08322-01063-000 08322-0106A-000 0832201063000	WASHER	2,06 €
# 13	04111-20158-000 04111-2015A-000 0411120158000	PIN. COTTER PIN 12X10	1,40 €
# 14	69740-01D02-000 6974001D02000 6974001D02000	TANK ASSY, REAR RESER RESERVOIR	43,84 €
# 15	59667-04700-000 5966704700000 5966704700000	JOINT SOUFFLET DIAPHRAGM	8,37 €
# 16	59669-05D00-000 5966905D00000 5966905D00000	COUVERCLE MAITRE CYL.D.FR.ARR. CAP	11,63 €
# 17	69689-04A00-000 6968904A00000 6968904A00000	VIS SCREW	Non disponible	0,00 €
# 18	09103-06222-000 0910306222000 0910306222000	BOLT BOLT, TANK	2,66 €
# 19	69750-16G10-000 6975016G10000 6975016G10000	POUTRE BRACKET, RR RESERVOIR TANK	11,13 €
# 20	01550-06163-000 0155006163000	KIT47370-40H00 BOLT	Non disponible	0,00 €
# 21	69731-16G20-000 6973116G20000 6973116G20000	DURIT	12,83 €
# 22	09401-13417-000 0940113417000 0940113417000	BRIDE DE TUYAU NUT	3,06 €
# 23	69200-17G00-000 6920017G00000 6920017G00000	HOSE, ASSY, REAR BRAKE NO.1	152,17 €
# 24	09360-10042-000 09360-10062-000 0936010042000	BOLT BOULON	5,77 €
# 25	09161-10009-000 0916110009000 0916110009000	RONDELLE 10X15X1.5 RONDELLE	2,46 €
# 26	61196-06G00-000 6119606G00000 6119606G00000	GUIDE GUIDE, RR BRAKE HOSE	14,96 €
# 27	01547-06163-000 01547-0616B-000 0154706163000	BOLT	3,17 €
# 28	69400-17G00-000 69400-17G01-000 6940017G00000	HOSE ASSY, REAR BRAKE NO.2	124,21 €
# 29	69243-16G00-000 6924316G00000 6924316G00000	GUIDE, RR BRAKE HOSE COLLIER	11,15 €
# 30	69266-17G00-000 6926617G00000 6926617G00000	CLAMP, REAR BRAKE HOSE NO.2	8,71 €
# 31	09169-06041-000 0916906041000 0916906041000	WASHER WASHER, GUIDE RR BRAKE HOSE	2,42 €
# 32	02142-0616A-000 021420616A000 021420616A000	SCREW	1,73 €
