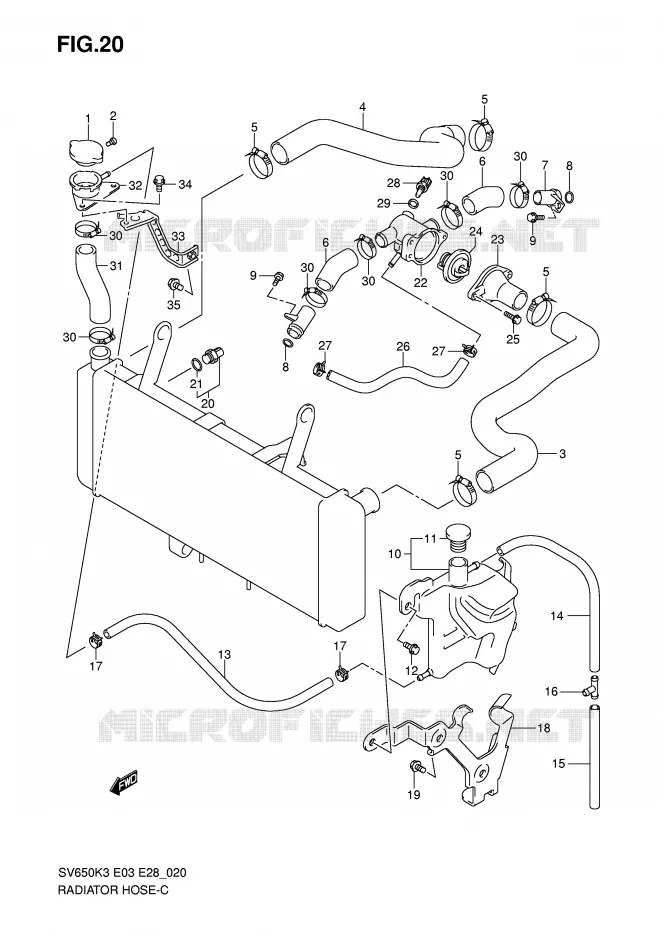

Vue éclatée

RADIATEUR

DURITE DE RADIATEUR POUR SUZUKI SV-S 650 2004

SYSTEME RECYCLAGE GAZ ECHAPPEMENT (MODEL K3 / K4 / K5 / K6) REFER TO FIG.21A(D- 6) FOR MODEL K7

(1) 17730-19D11-000

CAP COMP,RADIATOR,1.1
CAP, RADIATOR 1.1

(1) 17730-08J00-000

CAP. RADIATOR
BOUCHON

(2) 17733-03D10-000

SCREW
SCREW, RADIATOR CAP

(3) 17851-17G00-000

DURITE
DURIT

(3) 17851-17G10-000

HOSE.RADIATOR INLET
DURIT

(4) 17852-17G00-000

DURITE
DURIT

(4) 17852-17G20-000

HOSE. RADIATOR OUTLET
DURIT

(4) 17852-17G10-000

HOSE.RADIATOR OUTLET
DURIT

(5) 09402-38511-000

BRIDE DE TUYAU 38MM
CLAMP

(6) 17853-19F00-000

HOSE,CONNECTOR INLET
DURIT

(7) 17890-06G20-000

UNION
RACCORD

(8) 09280-18009-000

JOINT TORIQUE D: 3.2, ID: 17.8
O RING

(9) 09106-06075-000

VIS 6X12MM, NOIR
BOLT

(10) 17910-17G10-000

TANK ASSY. RESERVOIR
VASE D'EXPANSION

(10) 17910-17G00-000

VASE D'EXPANSION

(11) 17931-02FA0-000

CAP, RESERVOIR TANK

(12) 09111-06085-000

BOLT

(13) 09352-50901-600

HOSE,5X9X600
HOSE, RESERVOIR TANK INLET

(14) 09352-50901-600

HOSE,5X9X600
HOSE, RESERVOIR TANK OVERFLOW, NO.1

(15) 09352-70104-600

HOSE,7X10.2X600
HOSE, RESERVOIR TANK OVERFLOW, NO.2

(16) 09367-08005-000

DISTRIBUTEUR A 3-DIRECT.,TUYAU
O RING

(17) 09401-08413-000

CLIP
NUT

(18) 17920-17G10-000

BRACKET, RESERVOIR TANK

(18) 17920-17G00-000

SUPPORT
BRACKET, RESERVOIR TANK

(19) 01550-0610B-000

BOLT. RH
BOLT

(20) 17680-50F11-000

SWITCH RAD.FAN AN400
CONTACTEUR

(21) 17689-50F00-000

JOINT
O RING

(22) 17662-02F11-000

CONNECTOR,THERMOSTAT,INLET
CONNECTEUR

(23) 17663-17G00-000

COUVERCLE

(24) 17670-06G51-000

THERMOSTAT.WATER
THERMOSTAT

(25) KIT47370-40H00

KIT47370-40H00
BOLT

(26) 17856-19F00-000

HOSE,CONNECTOR TO WTR PMP
DURIT

(27) 09401-12414-000

CLIP
CLAMP

(28) 13650-57F00-000

SENSOR,AIR TEMP
JAUGE

(29) 09168-12017-000

BAGUE DE JOINT 12X17X1
WASHER

(30) 09402-28511-000

BRIDE DE TUYAU 28MM
CLAMP

(31) 17855-17G00-000

DURITE
GUIDE

(32) 17791-24D00-000

CONDUCTION COMP,RDTR
DURIT

(33) 17790-17G10-000

GRILLE
BRACKET, CONDUCTION

(34) 01550-0612B-000

BOLT

(35) 01550-0610B-000

BOLT. RH
BOLT

	Référence	Désignation	Qté
# 1	17730-12C20-000 17730-08J00-000 1773012C20000	CAP. RADIATOR BOUCHON	36,76 €
# 1	17730-19D11-000 1773019D11000 1773019D11000	CAP COMP, RADIATOR, 1.1 CAP, RADIATOR 1.1	38,20 €
# 2	17733-03D10-000 1773303D10000 1773303D10000	SCREW SCREW, RADIATOR CAP	4,06 €
# 3	17851-17G00-000 1785117G00000 1785117G00000	DURITE DURIT	34,67 €
# 3	17851-17G10-000 1785117G10000 1785117G10000	HOSE.RADIATOR INLET DURIT	34,67 €
# 4	17852-17G00-000 1785217G00000 1785217G00000	DURITE DURIT	30,77 €
# 4	17852-17G10-000 1785217G10000 1785217G10000	HOSE.RADIATOR OUTLET DURIT	27,44 €
# 4	17852-17G20-000 1785217G20000 1785217G20000	HOSE. RADIATOR OUTLET DURIT	30,77 €
# 5	09402-38511-000 0940238511000 0940238511000	BRIDE DE TUYAU 38MM CLAMP	11,54 €
# 6	17853-19F00-000 1785319F00000 1785319F00000	HOSE, CONNECTOR INLET DURIT	14,04 €
# 7	17890-06G00-000 17890-06G20-000 1789006G00000	UNION RACCORD	13,67 €
# 8	09280-18009-000 0928018009000 0928018009000	JOINT TORIQUE D: 3.2, ID: 17.8 O RING	6,77 €
# 9	07130-06123-000 09106-06075-000 0713006123000	VIS 6X12MM, NOIR BOLT	3,19 €
# 10	17910-17G00-000 1791017G00000 1791017G00000	VASE D'EXPANSION	107,17 €
# 10	17910-17G10-000 1791017G10000 1791017G10000	TANK ASSY. RESERVOIR VASE D'EXPANSION	109,58 €
# 11	17931-02FA0-000 1793102FA0000 1793102FA0000	CAP, RESERVOIR TANK	9,45 €
# 12	09111-06085-000 0911106085000 0911106085000	BOLT	5,39 €
# 13	09352-50901-600 0935250901600 0935250901600	HOSE, 5X9X600 HOSE, RESERVOIR TANK INLET	8,39 €
# 14	09352-50901-600 0935250901600 0935250901600	HOSE, 5X9X600 HOSE, RESERVOIR TANK OVERFLOW, NO.1	8,39 €
# 15	09352-70103-600 09352-70104-600 0935270103600	HOSE, 7X10.2X600 HOSE, RESERVOIR TANK OVERFLOW, NO.2	7,85 €
# 16	09367-08005-000 0936708005000 0936708005000	DISTRIBUTEUR A 3-DIRECT., TUYAU O RING	4,79 €
# 17	09401-08411-000 0940108411000	CLIP NUT	Non disponible	0,00 €
# 18	17920-17G10-000 1792017G10000 1792017G10000	BRACKET, RESERVOIR TANK	19,70 €
# 18	17920-17G00-000 1792017G00000 1792017G00000	SUPPORT BRACKET, RESERVOIR TANK	Non disponible	0,00 €
# 19	01550-06103-000 01550-0610B-000 0155006103000	BOLT. RH BOLT	3,15 €
# 20	17680-50F10-000 17680-50F11-000 1768050F10000	SWITCH RAD.FAN AN400 CONTACTEUR	56,59 €
# 21	17689-50F00-000 1768950F00000 1768950F00000	JOINT O RING	4,95 €
# 22	17662-02F11-000 1766202F11000 1766202F11000	CONNECTOR, THERMOSTAT, INLET CONNECTEUR	45,96 €
# 23	17663-17G00-000 1766317G00000 1766317G00000	COUVERCLE	20,99 €
# 24	17670-06G50-000 17670-06G51-000 1767006G50000	THERMOSTAT.WATER THERMOSTAT	30,26 €
# 25	01550-06163-000 0155006163000	KIT47370-40H00 BOLT	Non disponible	0,00 €
# 26	17856-19F00-000 1785619F00000 1785619F00000	HOSE, CONNECTOR TO WTR PMP DURIT	16,81 €
# 27	09401-12409-000 09401-12414-000 0940112409000	CLIP CLAMP	4,04 €
# 28	13650-57F00-000 1365057F00000 1365057F00000	SENSOR, AIR TEMP JAUGE	101,02 €
# 29	09168-12017-000 0916812017000 0916812017000	BAGUE DE JOINT 12X17X1 WASHER	2,06 €
# 30	09402-28511-000 0940228511000 0940228511000	BRIDE DE TUYAU 28MM CLAMP	7,96 €
# 31	17855-17G00-000 1785517G00000 1785517G00000	DURITE GUIDE	12,31 €
# 32	17791-24D00-000 1779124D00000 1779124D00000	CONDUCTION COMP, RDTR DURIT	40,97 €
# 33	17790-17G10-000 1779017G10000 1779017G10000	GRILLE BRACKET, CONDUCTION	Non disponible	0,00 €
# 34	01550-06123-000 01550-0612B-000 0155006123000	BOLT	3,15 €
# 35	01550-06103-000 01550-0610B-000 0155006103000	BOLT. RH BOLT	3,15 €
