Cylindrée

Modèle

Année

Finition

Catalogue pièces

Vue éclatée

EMBRAYAGE

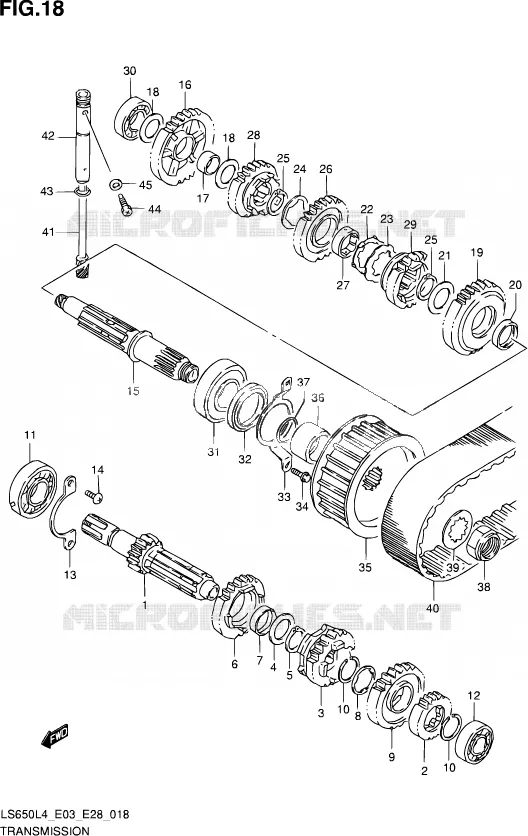

TRANSMISSION POUR SUZUKI SAVAGE 650 2014

ENSEMBLE SELECTEUR DE VITESSES

TRANSMISSION pour Suzuki SAVAGE 650 2014
1
(1)  24121-24B12-000
ARBRE
COUNTERSHAFT (NT:15)
2
(2)  24221-24B20-000
PIGNON BOITE A VIT.2.V.PR.19D.
GEAR, 2ND DRIVE (NT:19)
3
(3)  24231-24B30-000
PIGNON
GEAR, 3RD DRIVEN (NT:21)
4
(4)  08211-25351-000
RONDELLE DE SURETE
WASHER
5
(5)  09380-25003-000
ANNEAU RETENUE
SNAP RING
6
(6)  24241-24B20-000
GEAR LS650/W-
GEAR, 4TH DRIVE (NT:23)
7
(7)  24252-19F00-000
BUSH
BUSH, 4TH DRIVE GEAR
8
(8)  09167-25012-000
TOLE DE SURETE 25.1X31X1
LOCK WASHER
9
(9)  24251-24B13-000
GEAR,5TH DRIVE
GEAR, 5TH DRIVE (NT:26)
10
(10)  09380-25010-000
ANNEAU RETENUE
CIRCLIP
11
(11)  09262-22028-000
ROULEMENT A BILLE 22X56X16
BEARING (22X56X16)
12
(12)  09262-17027-000
ROULEMENT A BILLE 17X40X12
BEARING (17X40X12)
13
(13)  24741-24B00-000
TOLE FIXATION DU ROULEMENT
RETAINER, CENTER SHAFT
14
(14)  02112-0612B-000
SCREW. CENTER SHAFT
SCREW
15
(15)  24130-24B12-000
SHAFT,DRIVE
DRIVE SHAFT
16
(16)  24311-24B11-000
1ST DRIVEN GEAR 35 T
GEAR, 1ST DRIVEN (NT:35)
17
(17)  09300-20032-000
DOUILLE 20X24X13
BUSH (20X24X13)
18
(18)  09181-20195-000
SHIM
SHIM (20X30X1)
19
(19)  24321-24B20-000
PIGNON BOITE A VIT.2.V.SEC.30D
GEAR, 2ND DRIVEN (NT:30)
20
(20)  09300-25020-000
DOUILLE 25X29X8
BUSH (25X29X8)
21
(21)  08211-25351-000
RONDELLE DE SURETE
WASHER
22
(22)  09169-25001-000
RONDELLE DE PIGNON 25.1X37X1
WASHER
23
(23)  09167-25013-000
RONDELLE DE PIGNON 25.1X41X1.5
LOCK WASHER
24
(24)  09167-25016-000
TOLE DE SURETE 25.5X35X1.0
LOCK WASHER
25
(25)  09380-25003-000
ANNEAU RETENUE
SNAP RING
26
(26)  24331-24B20-000
PIGNON BOITE A VIT.3.V.SEC.24D
GEAR, 3RD DRIVEN (NT:24)
27
(27)  24332-24510-000
BUSH
BUSH, 3RD DRIVEN GEAR
(28)  24341-24B20-000
PIGNON
GEAR, 4TH DRIVEN (NT:22)
29
(29)  24351-24B13-000
PIGNON
GEAR, 5TH DRIVEN (NT:23)
30
(30)  09262-20106-000
ROULEMENT A BILLE 20X42X12
BEARING (20X42X12)
31
(31)  09262-25125-000
BEARING (25X62X17)
32
(32)  09283-36003-000
SIMMER 36X50X6
OIL SEAL (36X50X6)
33
(33)  24751-24B00-000
TOLE FIXATION DE SIMMER
RETAINER, DRIVE SHAFT OIL SEAL
34
(34)  01547-0612A-000
BOLT
35
(35)  27510-24B01-000
PULLEY DE COURROIE AV. LS650
PULLEY, FRONT
36
(36)  27531-24B00-000
DOUILLE
SPACER, FRONT PULLEY
37
(37)  09280-24010-000
JOINT TORIQUE D: 2.4, ID: 23.7
O RING (D:2.4,ID:23.7)
38
(38)  09159-20004-000
ECROU 20MM
NUT
39
(39)  09167-25027-000
WASHER
LOCK WASHER
40
(40)  27611-24B00-133
COURROIE ENTR. SECOND. LS650
BELT, DRIVE
41
(41)  26131-24B00-000
ENTRAINEMENT COMTEUR LS650
GEAR, SPDOM DRIVEN (NT:8)
42
(42)  26481-24B01-000
TUBE GUIDE D'ENTRAINEMENT
SLEEVE, SPDOM DRIVEN GEAR
43
(43)  09280-10001-000
JOINT TORIQUE D: 1.3, ID: 9.6
O RING (D:1.3,ID:9.6)
44
(44)  09135-06501-000
BOLT (6X10)
45
(45)  09168-06004-000
BAGUE DE JOINT 6.2X11X1.2
GASKET (6.2X11X1.2)
