Cylindrée

Modèle

Année

Finition

Catalogue pièces

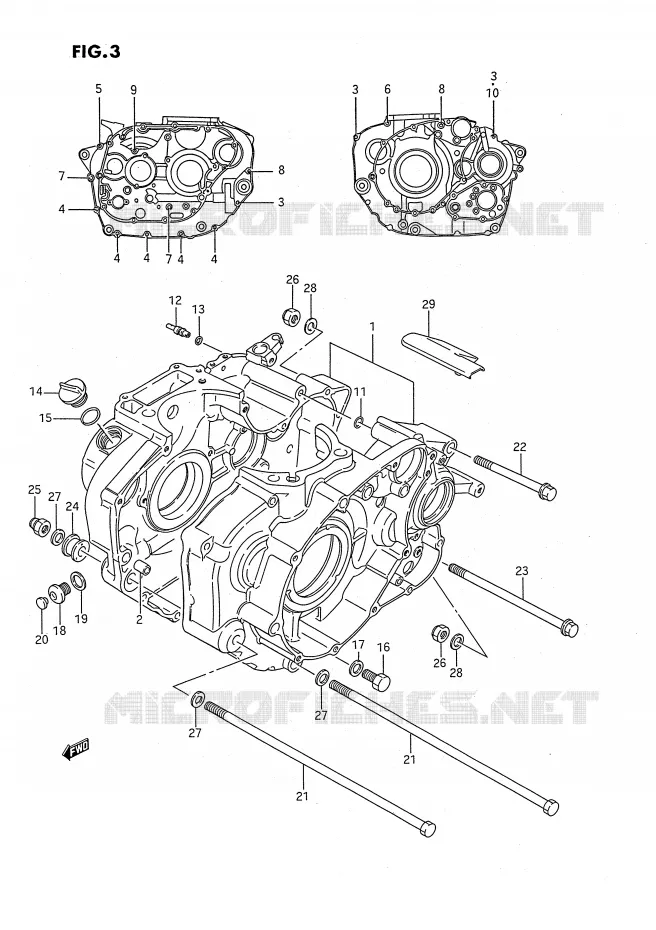

Vue éclatée

CYLINDRE

CARTER POUR SUZUKI SAVAGE 650 1991

CARTER

(1) 11301-24812-000

CARTER DU MOTEUR LS650P
CRANKCASE SET

(2) 09206-11017-000

COLLER ENG.HOLDER
..PIN CRANKCASE (2)

(3) 01547-06407-000

VIS 6X40MM CHROMEE
BOLT

(4) 01547-06457-000

VIS 6X45MM CHROMEE
BOLT

(5) 01547-06557-000

BOLT 6X55
BOLT

(6) 01547-06607-000

VIS 6X60MM
BOLT

(7) 01547-0665B-000

BOLT

(8) 01547-06707-000

VIS M6X70
BOLT

(9) 01547-06757-000

BOLT 6X75
BOLT

(10) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
WASHER

(11) 09280-10013-000

JOINT TORIQUE D: 2.4, ID: 9.6
O RING, OIL GALLERY

(12) 09493-36004-000

JET,OIL GALY
JET, OIL GALLERY

(13) 09280-04004-000

JOINT TORIQUE D: 1.2, ID: 4
O RING

(14) 09259-20007-000

VIS
PLUG, OIL FILLER

(15) 09280-17003-000

JOINT TORIQUE 3.1X16.8
O RING

(16) 01500-1220B-000

BOLT

(17) 09168-12002-000

BAGUE DE JOINT 12.1X16.2X3.7
WASHER

(18) 09248-14011-000

BOUCHON
BOLT

(19) 09168-14002-000

BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET,13.8X18.8X0.4

(20) 09250-08014-000

CAPUCHON CROMEE
CAP

(21) 09104-10034-000

VIS 10X323
BOLT,10X323

(22) 09103-10087-000

VIS 10X105MM
BOLT (10X105)

(23) 09103-10053-000

BOLT 10X180

(24) 11610-38400-000

ENTRETOISE
RONDELLE

(25) 09159-10064-000

ECROU 10MM
NUT

(26) 09159-10047-000

ECROU 10MM
NUT

(27) 08322-01107-000

RONDELLE 10MM
WASHER

(28) 08322-0110B-000

WASHER. GUARD CENTER
WASHER

(29) 11384-24B01-000

COUVERCLE

	Référence	Désignation	Qté
# 1	11301-24812-000 1130124812000 1130124812000	CARTER DU MOTEUR LS650P CRANKCASE SET	Non disponible	0,00 €
# 2	09206-11005-000 09206-11017-000 0920611005000	COLLER ENG.HOLDER ..PIN CRANKCASE (2)	7,61 €
# 3	01547-06407-000 0154706407000 0154706407000	VIS 6X40MM CHROMEE BOLT	2,73 €
# 4	01547-06457-000 0154706457000 0154706457000	VIS 6X45MM CHROMEE BOLT	3,19 €
# 5	01547-06557-000 0154706557000 0154706557000	BOLT 6X55 BOLT	3,19 €
# 6	01547-06607-000 0154706607000 0154706607000	VIS 6X60MM BOLT	3,08 €
# 7	01547-06657-000 01547-0665B-000 0154706657000	BOLT	3,57 €
# 8	01547-06707-000 0154706707000 0154706707000	VIS M6X70 BOLT	3,13 €
# 9	01547-06757-000 0154706757000 0154706757000	BOLT 6X75 BOLT	3,62 €
# 10	09168-06023-000 0916806023000 0916806023000	BAGUE DE JOINT 5.8X13X1.2 WASHER	2,53 €
# 11	09280-10013-000 0928010013000 0928010013000	JOINT TORIQUE D: 2.4, ID: 9.6 O RING, OIL GALLERY	4,84 €
# 12	09493-36004-000 0949336004000 0949336004000	JET, OIL GALY JET, OIL GALLERY	11,09 €
# 13	09280-04004-000 0928004004000 0928004004000	JOINT TORIQUE D: 1.2, ID: 4 O RING	1,86 €
# 14	09259-20007-000 0925920007000 0925920007000	VIS PLUG, OIL FILLER	6,72 €
# 15	09280-17003-000 0928017003000 0928017003000	JOINT TORIQUE 3.1X16.8 O RING	2,02 €
# 16	01500-12203-000 01500-1220B-000 0150012203000	BOLT	3,77 €
# 17	09168-12002-000 0916812002000 0916812002000	BAGUE DE JOINT 12.1X16.2X3.7 WASHER	2,02 €
# 18	09248-14005-000 09248-14011-000 0924814005000	BOUCHON BOLT	4,82 €
# 19	09168-14002-000 0916814002000 0916814002000	BAGUE DE JOINT 13.8X18.8X4.8MM GASKET, 13.8X18.8X0.4	2,64 €
# 20	09250-08014-000 0925008014000 0925008014000	CAPUCHON CROMEE CAP	3,08 €
# 21	09104-10034-000 0910410034000 0910410034000	VIS 10X323 BOLT, 10X323	16,53 €
# 22	09103-10087-000 0910310087000 0910310087000	VIS 10X105MM BOLT (10X105)	6,37 €
# 23	09103-10053-000 0910310053000 0910310053000	BOLT 10X180	8,19 €
# 24	11610-38400-000 1161038400000 1161038400000	ENTRETOISE RONDELLE	9,81 €
# 25	09159-10064-000 0915910064000 0915910064000	ECROU 10MM NUT	7,54 €
# 26	09159-10047-000 0915910047000 0915910047000	ECROU 10MM NUT	7,65 €
# 27	08322-01107-000 0832201107000 0832201107000	RONDELLE 10MM WASHER	2,42 €
# 28	08322-01103-000 08322-0110B-000 0832201103000	WASHER. GUARD CENTER WASHER	3,08 €
# 29	11384-24B01-000 1138424B01000 1138424B01000	COUVERCLE	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
