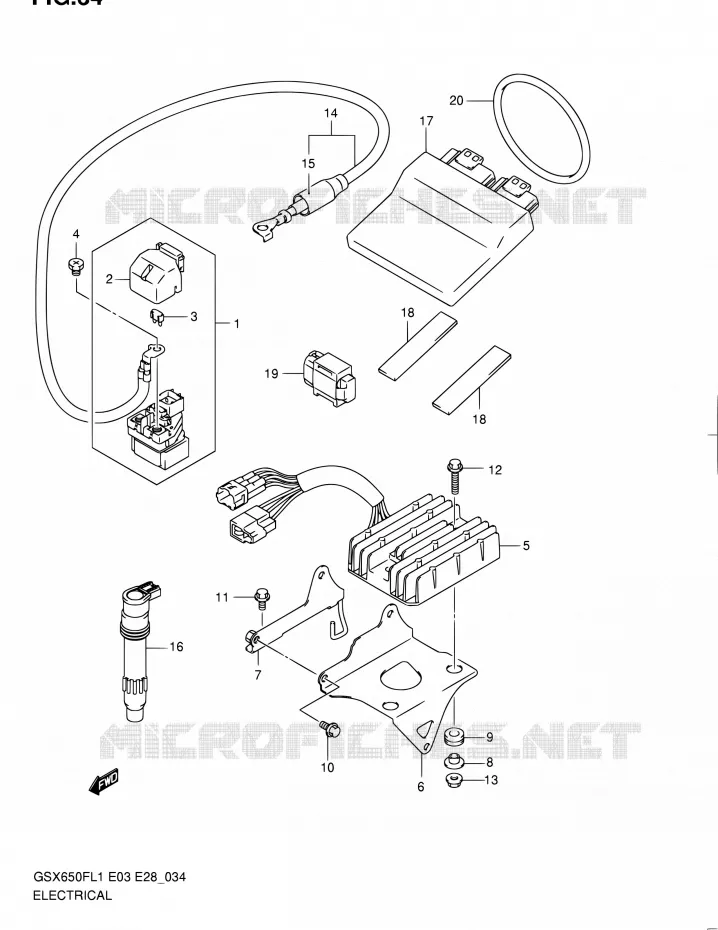

Vue éclatée

ALLUMAGE ROTOR - STATOR

PARTIE ELECTRIQUE (GSX650FL1 E03) POUR SUZUKI GSX-F 650 2011

PARTIE ELECTRIQUE (GSX650FL1 E28)

(1) 31800-38G10-000

RELAY ASSY, STARTING MOTOR

(2) 31861-38G00-000

.COVER

(3) 09481-30504-000

.FUSE (30A)

(4) 09128-06013-000

VIS 6X8MM
SCREW (6X8)

(5) 32800-47H00-000

RECTIFIER ASSY

(6) 32830-18H10-000

BRACKET, RECT NO.1

(7) 32830-18H20-000

BRACKET, RECT NO.2

(8) 09180-06325-000

SPACER
SPACER (6.2X8.4X6.9)

(9) 09320-08066-000

CUSHION,MUF COV
CUSHION

(10) 01547-0612A-000

BOLT

(11) 01547-0612A-000

BOLT

(12) 09116-06182-000

BOLT
BOLT (6X20)

(13) 08316-1006B-000

NUT

(14) 33810-17H00-000

WIRE, STARTER MOTOR LEAD

(15) 33624-18H00-000

.CAP, STARTER MOTOR

(16) 33410-47H00-000

COIL ASSY, IGNITION

(17) 32920-17H50-000

CONTROL UNIT, FI

(18) 33652-07D00-000

CAOUTCHOUC MOUSSE 80X80X2
CUSHION, FI

(18) 33652-07D00-000

CAOUTCHOUC MOUSSE 80X80X2
CUSHION, FI

(18) 33652-07D00-000

CAOUTCHOUC MOUSSE 80X80X2
CUSHION, FI
CAOUTCHOUC MOUSSE 80X80X2

(18) 33652-07D00-000

CAOUTCHOUC MOUSSE 80X80X2
CUSHION, FI
CAOUTCHOUC MOUSSE 80X80X2

(19) 33960-06G10-000

FUEL CUT SENSOR ASSY
SENSOR ASSY, FUEL CUT

(20) 09280-70004-000

JOINT TORIQUE
O RING (D:3.53,ID:69.44)

	Référence	Désignation	Qté
# 1	31800-38G10-000 3180038G10000 3180038G10000	RELAY ASSY, STARTING MOTOR	87,82 €
# 2	31861-38G00-000 3186138G00000 3186138G00000	.COVER	6,43 €
# 3	09481-30501-000 09481-30504-000 0948130501000	.FUSE (30A)	3,19 €
# 4	09128-06013-000 0912806013000 0912806013000	VIS 6X8MM SCREW (6X8)	1,35 €
# 5	32800-47H10-000 32800-47H00-000 3280047H10000	RECTIFIER ASSY	264,91 €
# 6	32830-18H10-000 3283018H10000 3283018H10000	BRACKET, RECT NO.1	17,88 €
# 7	32830-18H20-000 3283018H20000 3283018H20000	BRACKET, RECT NO.2	14,71 €
# 8	09180-06325-000 0918006325000 0918006325000	SPACER SPACER (6.2X8.4X6.9)	3,93 €
# 9	09320-08066-000 0932008066000 0932008066000	CUSHION, MUF COV CUSHION	7,48 €
# 10	01547-0612A-000 015470612A000 015470612A000	BOLT	2,29 €
# 11	01547-0612A-000 015470612A000 015470612A000	BOLT	2,29 €
# 12	09116-06182-000 0911606182000 0911606182000	BOLT BOLT (6X20)	2,55 €
# 13	08316-1006B-000 083161006B000 083161006B000	NUT	3,42 €
# 14	33810-17H00-000 3381017H00000 3381017H00000	WIRE, STARTER MOTOR LEAD	24,05 €
# 15	33624-18H00-000 3362418H00000 3362418H00000	.CAP, STARTER MOTOR	6,61 €
# 16	33410-47H00-000 3341047H00000 3341047H00000	COIL ASSY, IGNITION	125,67 €
# 17	32920-17H50-000 3292017H50000 3292017H50000	CONTROL UNIT, FI	Non disponible	0,00 €
# 18	33652-38A10-000 33652-07D00-000 3365238A10000	CAOUTCHOUC MOUSSE 80X80X2 CUSHION, FI	8,43 €
# 19	33960-06G10-000 3396006G10000 3396006G10000	FUEL CUT SENSOR ASSY SENSOR ASSY, FUEL CUT	77,31 €
# 20	09280-70004-000 0928070004000 0928070004000	JOINT TORIQUE O RING (D:3.53, ID:69.44)	4,13 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
