MAITRE CYLINDRE DE FREIN ARRIERE (SFV650AL1 E21)

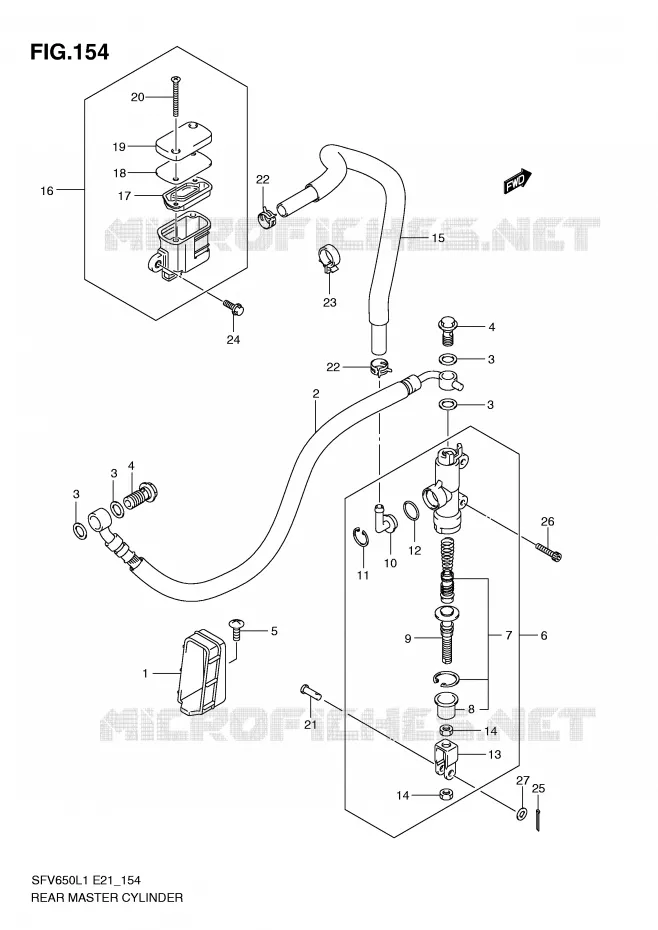

MAITRE CYLINDRE DE FREIN ARRIERE (SFV650UL1 E21) POUR SUZUKI GLADIUS 650 2011

MAITRE CYLINDRE DE FREIN ARRIERE (SFV650UL1 E24)

(1) 69243-44H00-000

GUIDE. REAR BRAKE HOSE
COLLIER

(2) 69480-44H00-000

HOSE, REAR BRAKE

(3) 09161-10009-000

RONDELLE 10X15X1.5
RONDELLE

(3) 09161-10009-000

RONDELLE 10X15X1.5
RONDELLE

(3) 09161-10009-000

RONDELLE 10X15X1.5
RONDELLE

(3) 09161-10009-000

RONDELLE 10X15X1.5
RONDELLE

(4) 09360-10062-000

BOLT
UNION

(4) 09360-10062-000

BOLT
UNION

(5) 02142-0616A-000

SCREW

(6) 69600-44H00-000

CYLINDER ASSY, REAR MASTER

(7) 69600-34821-000

PISTON/CUP SET

(8) 69691-00A00-000

GOMME
DUST SEAL

(9) 69670-48B00-000

TIGE DE PRESSION, MAITRE CYL.
ROD, PUSH

(10) 69672-00B20-000

RACCORD DU TUYAU
CONNECTOR

(11) 69674-00B20-000

CLIPS
CIRCLIP

(12) 69686-34200-000

JOINT TORIQUE
O RING

(13) 69692-44H00-000

YOKE

(14) 69693-05A00-000

NUT

(14) 69693-05A00-000

NUT

(15) 69730-44H00-000

HOSE, RR RESERVOIR TANK

(16) 69740-18K00-000

TANK ASSY. RESERVOIR
VASE D'EXPANSION

(17) 69667-01H00-000

DIAPHRAGM

(18) 69668-01H00-000

PLATE, DIAPHRAGM

(19) 69669-18K00-000

CAP
CAP, RESERVOIR

(20) 69689-01H00-000

SCREW

(21) 09200-06068-000

SHAFT,SHALLOW DRIVE ARM
PIN 16X10

(22) 09401-12404-000

BRIDE DE TUYAU
NUT

(22) 09401-12404-000

BRIDE DE TUYAU
NUT

(23) 09403-16412-000

CLAMP,FR BRAKE HOSE NO.2
CLAMP

(24) 01547-0612A-000

BOLT

(25) 04111-2015A-000

PIN. COTTER
PIN 16X10

(26) 07130-06257-000

BOLT

(27) 08322-0106A-000

WASHER

	Référence	Désignation	Qté
# 1	69243-44H00-000 6924344H00000 6924344H00000	GUIDE. REAR BRAKE HOSE COLLIER	5,03 €
# 2	69480-44H00-000 6948044H00000 6948044H00000	HOSE, REAR BRAKE	66,75 €
# 3	09161-10009-000 0916110009000 0916110009000	RONDELLE 10X15X1.5 RONDELLE	2,46 €
# 4	09360-10062-000 0936010062000 0936010062000	BOLT UNION	5,77 €
# 5	02142-0616A-000 021420616A000 021420616A000	SCREW	1,73 €
# 6	69600-44H00-000 6960044H00000 6960044H00000	CYLINDER ASSY, REAR MASTER	129,87 €
# 7	69600-34820-000 69600-34821-000 6960034820000	PISTON/CUP SET	30,28 €
# 8	69691-00A00-000 6969100A00000 6969100A00000	GOMME DUST SEAL	6,21 €
# 9	69670-48B00-000 6967048B00000 6967048B00000	TIGE DE PRESSION, MAITRE CYL. ROD, PUSH	17,63 €
# 10	69672-00B20-000 6967200B20000 6967200B20000	RACCORD DU TUYAU CONNECTOR	5,13 €
# 11	69674-00B20-000 6967400B20000 6967400B20000	CLIPS CIRCLIP	4,68 €
# 12	69686-34200-000 6968634200000 6968634200000	JOINT TORIQUE O RING	3,30 €
# 13	69692-44H00-000 6969244H00000 6969244H00000	YOKE	9,92 €
# 14	69693-05A00-000 6969305A00000 6969305A00000	NUT	1,88 €
# 15	69730-44H00-000 6973044H00000 6973044H00000	HOSE, RR RESERVOIR TANK	30,30 €
# 16	69740-01H10-000 69740-18K00-000 6974001H10000	TANK ASSY. RESERVOIR VASE D'EXPANSION	21,49 €
# 17	69667-01H00-000 6966701H00000 6966701H00000	DIAPHRAGM	6,15 €
# 18	69668-01H00-000 6966801H00000 6966801H00000	PLATE, DIAPHRAGM	4,11 €
# 19	69669-01H00-000 69669-18K00-000 6966901H00000	CAP CAP, RESERVOIR	9,58 €
# 20	69689-01H00-000 6968901H00000 6968901H00000	SCREW	3,06 €
# 21	09200-06068-000 0920006068000 0920006068000	SHAFT, SHALLOW DRIVE ARM PIN 16X10	5,70 €
# 22	09401-12404-000 0940112404000 0940112404000	BRIDE DE TUYAU NUT	3,08 €
# 23	09403-16412-000 0940316412000 0940316412000	CLAMP, FR BRAKE HOSE NO.2 CLAMP	3,77 €
# 24	01547-0612A-000 015470612A000 015470612A000	BOLT	2,29 €
# 25	04111-2015A-000 041112015A000 041112015A000	PIN. COTTER PIN 16X10	1,40 €
# 26	07130-06257-000 0713006257000 0713006257000	BOLT	3,48 €
# 27	08322-0106A-000 083220106A000 083220106A000	WASHER	2,06 €
