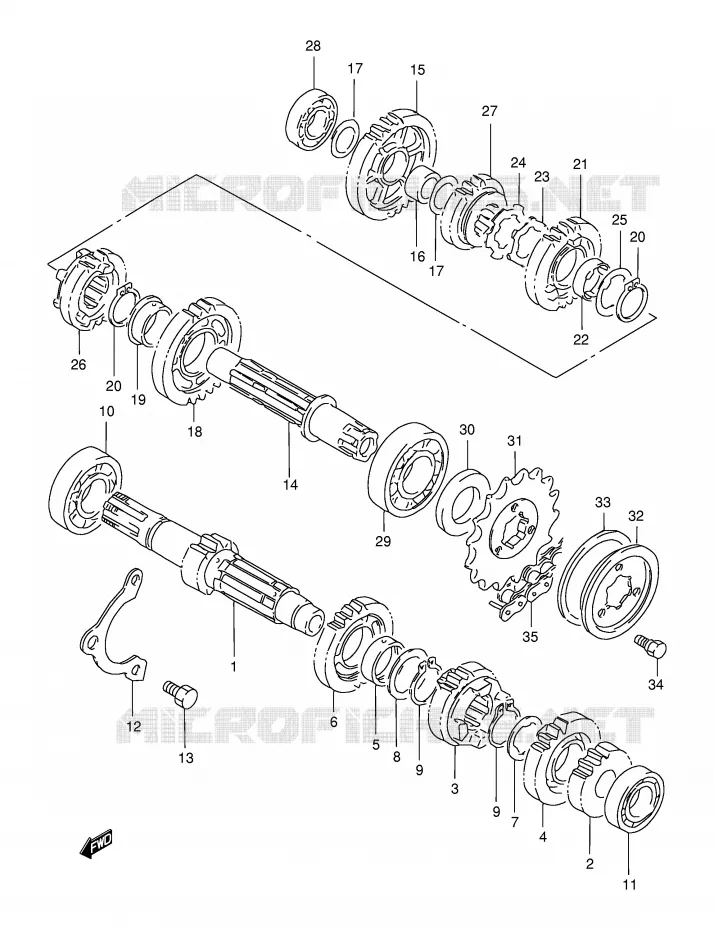

Vue éclatée

EMBRAYAGE

TRANSMISSION POUR SUZUKI FREEWIND 650 2000

ENSEMBLE DE SELECTION DE VITESSES

(1) 24120-14810-000

ARBRE BOITE A VIT.PRIM. 12D.
COUNTERSHAFT (NT:12)

(2) 24221-14A10-000

PIGNON BOITE A VIT.2.V.PR.16D.
GEAR, 2ND DRIVE (NT:16)

(3) 24231-12D21-000

GEAR,3RD DRIVE
PIGNON 3EME LTZ400 K3

(4) 24241-14A10-000

GEAR,4TH DRIVE
GEAR, 4TH DRIVE (NT:21)

(5) 24252-19F00-000

BUSH
BUSH, 5TH DRIVE

(6) 24251-14A10-000

PIGNON BOITE A VIT.5.V.PR.23D.
GEAR, 5TH DRIVE (NT:23)

(7) 09167-25012-000

TOLE DE SURETE 25.1X31X1
WASHER

(8) 09181-25167-000

WASHER,5TH DRIVE GEAR
WASHER (25X34X1.0)

(9) 09380-25003-000

ANNEAU RETENUE
CIRCLIP

(9) 09380-25003-000

ANNEAU RETENUE
CIRCLIP

(10) 09262-22028-000

ROULEMENT A BILLE 22X56X16
BEARING, RH (22X56X16)

(11) 09262-17046-000

BEARING,17X40X12
BEARING, LH (17X40X12)

(11) 09262-17027-000

ROULEMENT A BILLE 17X40X12
BEARING, LH (17X40X12)

(12) 24741-14A00-000

TOLE FIXATION DE ROULEMENT
PLATE,COUNTERSHAFT BEARING

(13) 01500-0816B-000

BOLT

(14) 24130-14A10-000

ARBRE BOITE A VIT.SEC.XF/DR650
DRIVESHAFT

(15) 24311-14A01-000

PIGNON BOITE A VIT. 1.V. SEC.
GEAR, 1ST DRIVEN (NT:29)

(16) 09300-20032-000

DOUILLE 20X24X13
BUSH

(17) 09181-20195-000

SHIM
WASHER (20X30X1.0)

(17) 09181-20195-000

SHIM
WASHER (20X30X1.0)

(18) 24321-14A10-000

PIGNON BOITE A VIT.2.V.SEC.26D
PIGNON DR125SE

(19) 09301-25002-000

DOUILLE
BUSH

(20) 09380-25003-000

ANNEAU RETENUE
CIRCLIP

(20) 09380-25003-000

ANNEAU RETENUE
CIRCLIP

(21) 24331-14A20-000

PIGNON BOITE A VIT.3.V.SEC.26D
PIGNON 3EME

(22) 24332-24510-000

BUSH
BAGUE

(23) 09169-25001-000

RONDELLE DE PIGNON 25.1X37X1
WASHER

(24) 09167-25013-000

RONDELLE DE PIGNON 25.1X41X1.5
WASHER (25.1X41X1.5)

(25) 09167-25016-000

TOLE DE SURETE 25.5X35X1.0
WASHER (25.5X35X1.0)

(26) 24341-14A10-000

4TH DRIVEN GEAR
PIGNON 4EME

(27) 24351-14A10-000

GEAR,5TH DRIVEN
PIGNON DE 5EME

(28) 09262-20059-000

ROULEMENT A BILLE 20X42X12
BEARING, RH (20X42X12)

(29) 09262-25125-000

BEARING,25X62X17
BEARING, LH (25X62X17)

(30) 09283-25096-000

SIMMER 25X44X7
OIL SEAL, LH (25X44X7)

(31) 27511-31D00-000

PIGNON DE CHAINE 525-15 DR-MOD
SPROCKET (NT:15)

(32) 27512-44B00-000

TOLE SURETE DE PIGNON
WASHER,THRUST

(33) 27517-37400-000

AMORTISSEUR DE PIGNON
DAMPER

(34) 09111-06039-000

BOULON
BOLT (6X13)

(35) 27600-06G40-112

CHAIN ASSY (RK525SMOZ8.112L)
CHAIN, DRIVE (DID525V9X110LE)

	Référence	Désignation	Qté
# 1	24120-14810-000 2412014810000 2412014810000	ARBRE BOITE A VIT.PRIM. 12D. COUNTERSHAFT (NT:12)	177,58 €
# 2	24221-14A10-000 2422114A10000 2422114A10000	PIGNON BOITE A VIT.2.V.PR.16D. GEAR, 2ND DRIVE (NT:16)	86,71 €
# 3	24231-12D20-000 24231-12D21-000 2423112D20000	GEAR, 3RD DRIVE PIGNON 3EME LTZ400 K3	91,66 €
# 4	24241-14A10-000 2424114A10000 2424114A10000	GEAR, 4TH DRIVE GEAR, 4TH DRIVE (NT:21)	85,96 €
# 5	09300-25023-000 24252-19F00-000 0930025023000	BUSH BUSH, 5TH DRIVE	16,50 €
# 6	24251-14A10-000 2425114A10000 2425114A10000	PIGNON BOITE A VIT.5.V.PR.23D. GEAR, 5TH DRIVE (NT:23)	85,96 €
# 7	09167-25012-000 0916725012000 0916725012000	TOLE DE SURETE 25.1X31X1 WASHER	3,42 €
# 8	09181-25167-000 0918125167000 0918125167000	WASHER, 5TH DRIVE GEAR WASHER (25X34X1.0)	3,44 €
# 9	09380-25003-000 0938025003000 0938025003000	ANNEAU RETENUE CIRCLIP	3,73 €
# 10	09262-22028-000 0926222028000 0926222028000	ROULEMENT A BILLE 22X56X16 BEARING, RH (22X56X16)	71,58 €
# 11	09262-17027-000 0926217027000 0926217027000	ROULEMENT A BILLE 17X40X12 BEARING, LH (17X40X12)	27,71 €
# 11	09262-17045-000 09262-17046-000 0926217045000	BEARING, 17X40X12 BEARING, LH (17X40X12)	28,99 €
# 12	24741-14A00-000 2474114A00000 2474114A00000	TOLE FIXATION DE ROULEMENT PLATE, COUNTERSHAFT BEARING	7,74 €
# 13	01500-08163-000 01500-0816B-000 0150008163000	BOLT	3,35 €
# 14	24130-14A10-000 2413014A10000 2413014A10000	ARBRE BOITE A VIT.SEC.XF/DR650 DRIVESHAFT	137,83 €
# 15	24311-14A01-000 2431114A01000 2431114A01000	PIGNON BOITE A VIT. 1.V. SEC. GEAR, 1ST DRIVEN (NT:29)	82,17 €
# 16	09300-20032-000 0930020032000 0930020032000	DOUILLE 20X24X13 BUSH	11,09 €
# 17	09181-20195-000 0918120195000 0918120195000	SHIM WASHER (20X30X1.0)	2,82 €
# 18	24321-14A10-000 2432114A10000 2432114A10000	PIGNON BOITE A VIT.2.V.SEC.26D PIGNON DR125SE	86,71 €
# 19	09301-25002-000 0930125002000 0930125002000	DOUILLE BUSH	12,51 €
# 20	09380-25003-000 0938025003000 0938025003000	ANNEAU RETENUE CIRCLIP	3,73 €
# 21	24331-14A20-000 2433114A20000 2433114A20000	PIGNON BOITE A VIT.3.V.SEC.26D PIGNON 3EME	90,88 €
# 22	24332-24510-000 2433224510000 2433224510000	BUSH BAGUE	17,15 €
# 23	09169-25001-000 0916925001000 0916925001000	RONDELLE DE PIGNON 25.1X37X1 WASHER	2,62 €
# 24	09167-25013-000 0916725013000 0916725013000	RONDELLE DE PIGNON 25.1X41X1.5 WASHER (25.1X41X1.5)	3,06 €
# 25	09167-25016-000 0916725016000 0916725016000	TOLE DE SURETE 25.5X35X1.0 WASHER (25.5X35X1.0)	3,48 €
# 26	24341-14A10-000 2434114A10000 2434114A10000	4TH DRIVEN GEAR PIGNON 4EME	86,71 €
# 27	24351-14A10-000 2435114A10000 2435114A10000	GEAR, 5TH DRIVEN PIGNON DE 5EME	85,96 €
# 28	09262-20059-000 0926220059000 0926220059000	ROULEMENT A BILLE 20X42X12 BEARING, RH (20X42X12)	20,59 €
# 29	09262-25083-000 09262-25125-000 0926225083000	BEARING, 25X62X17 BEARING, LH (25X62X17)	62,93 €
# 30	09283-25096-000 0928325096000 0928325096000	SIMMER 25X44X7 OIL SEAL, LH (25X44X7)	10,38 €
# 31	27511-31D00-000 2751131D00000 2751131D00000	PIGNON DE CHAINE 525-15 DR-MOD SPROCKET (NT:15)	28,18 €
# 32	27512-44B00-000 2751244B00000 2751244B00000	TOLE SURETE DE PIGNON WASHER, THRUST	5,83 €
# 33	27517-37400-000 2751737400000 2751737400000	AMORTISSEUR DE PIGNON DAMPER	12,40 €
# 34	09111-06039-000 0911106039000 0911106039000	BOULON BOLT (6X13)	5,35 €
# 35	27600-32C10-110 27600-06G40-112 2760032C10110	CHAIN ASSY (RK525SMOZ8.112L) CHAIN, DRIVE (DID525V9X110LE)	190,27 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au TRANSMISSION de votre Suzuki FREEWIND 650 de FREEWIND. Nous restons à votre disposition pour toute question.
