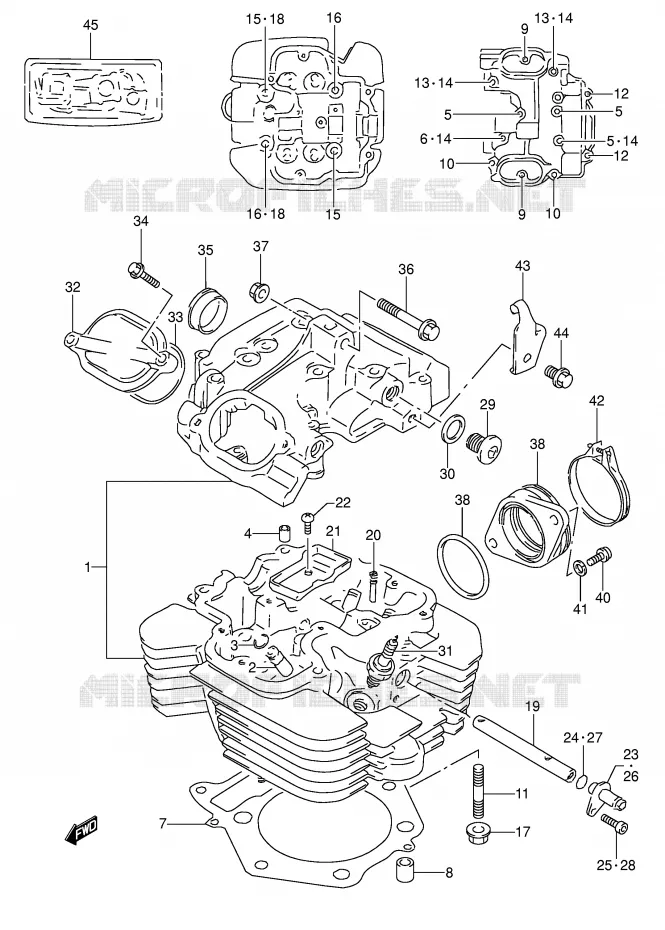

Vue éclatée

COMMODOS (MODELE T)

CULASSE POUR SUZUKI DR 650 1995

CYLINDRE

CULASSE pour Suzuki DR 650 1995

(1)  11100-12D40-000
CULASSE DR650RSE ***1
CULASSE
(1)  11100-12D50-000
CULASSE
(1)  11100-12D80-000
CULASSE DR650RE
CULASSE
(1)  11100-12D90-000
CULASSE DR650RE E18
CULASSE

(2)  11115-37470-000
GUIDE DE SOUPAPE, ECHAPPEMENT
GUIDE, VALVE

(3)  09381-10003-000
CIRCLIP
RING, VALVE GUIDE

(4)  09206-08001-000
DOUILLE 6.2X8X11
PIN 16X10

(5)  01550-0660A-000
BOLT (6X60)
BOLT

(5)  01550-0660A-000
BOLT (6X60)
BOLT

(5)  01550-0660A-000
BOLT (6X60)
BOLT

(5)  01550-0660A-000
BOLT (6X60)
BOLT
BOLT (6X60)

(5)  01550-0660A-000
BOLT (6X60)
BOLT
BOLT (6X60)

(5)  01550-0660A-000
BOLT (6X60)
BOLT
BOLT (6X60)

(6)  09103-06040-XC0
BOLT 6X55

(7)  11141-12D00-000
JOINT CULASSE DR650R/RE
JOINT DE CULASSE

(8)  04211-13189-000
DOUILLE 10.4X13X18
PIN 16X10

(9)  01550-0625A-000
BOLT
BOLT 6X25

(9)  01550-0625A-000
BOLT
BOLT 6X25

(9)  01550-0625A-000
BOLT
BOLT 6X25
BOLT

(9)  01550-0625A-000
BOLT
BOLT 6X25
BOLT

(9)  01550-0625A-000
BOLT
BOLT 6X25

(9)  01550-0625A-000
BOLT
BOLT 6X25

(9)  01550-0625A-000
BOLT
BOLT 6X25
BOLT

(9)  01550-0625A-000
BOLT
BOLT 6X25
BOLT

(10)  01550-0640A-000
BOLT
BOLT (6X40)

(10)  01550-0640A-000
BOLT
BOLT (6X40)

(10)  01550-0640A-000
BOLT
BOLT (6X40)
BOLT

(10)  01550-0640A-000
BOLT
BOLT (6X40)
BOLT

(11)  09108-08220-000
BOLT,STUD,L:33
BOLT,STUD

(12)  09103-06085-000
VIS M6X130
BOLT (6X130)

(12)  09103-06085-000
VIS M6X130
BOLT (6X130)

(13)  01550-0660A-000
BOLT (6X60)
BOLT

(13)  01550-0660A-000
BOLT (6X60)
BOLT

(13)  01550-0660A-000
BOLT (6X60)
BOLT
BOLT (6X60)

(13)  01550-0660A-000
BOLT (6X60)
BOLT
BOLT (6X60)

(14)  09168-06023-000
BAGUE DE JOINT 5.8X13X1.2
WASHER

(14)  09168-06023-000
BAGUE DE JOINT 5.8X13X1.2
WASHER

(14)  09168-06023-000
BAGUE DE JOINT 5.8X13X1.2
WASHER

(14)  09168-06023-000
BAGUE DE JOINT 5.8X13X1.2
WASHER

(15)  09103-10179-000
BOLT,L:190
BOLT (10X190)

(15)  09103-10179-000
BOLT,L:190
BOLT (10X190)

(16)  09103-10181-000
BOLT,L:215
BOLT,10X215

(16)  09103-10181-000
BOLT,L:215
BOLT,10X215

(17)  08316-1008B-000
NUT

(18)  09168-10017-000
BAGUE DE JOINT
WASHER

(18)  09168-10017-000
BAGUE DE JOINT
WASHER

(19)  11131-12D00-000
PIPE D'HUILE, CULASSE DR650
JOINT

(20)  09134-06012-000
VIS L=19.5
SCREW

(21)  11135-12D00-000
TOLE D'HUILE, CULASSE DR650
PLAQUE

(22)  02112-0610B-000
SCREW

(23)  11143-06B00-000
BOLT
UNION, HEAD OIL
JOINT TORIQUE, CULASSE
(23)  07130-0616B-000
BOLT
UNION, HEAD OIL

(24)  09280-10009-000
JOINT TORIQUE D: 1.3, ID: 9.8
O RING

(25)  07130-0610B-000
BOLT

(26)  11190-12D01-000
UNION CYLINDER OIL
UNION, HEAD OIL

(27)  11143-06B00-000
JOINT TORIQUE, CULASSE
O RING

(28)  07130-0616B-000
BOLT

(29)  09248-14010-000
BOUCHON VIDANGE 14X12MM
PLUG,L:12

(30)  09168-14004-000
BAGUE DE JOINT 14.1X18X1.5MM
WASHER
(30)  09168-14002-000
BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET,13.8X18.8X0.4

(31)  09482-00330-000
BOUGIE DPR9EA-9
SPARK PLUG (NGK,DPR9EA-9)

(32)  11175-12D10-000
COUVERCLE D'INSPECTION
CAP, INSPECTION

(33)  09280-60004-000
JOINT TORIQUE
O RING

(34)  01550-0620B-000
BOLT

(35)  09241-30004-000
COUVERCLE CAOUTCHOUC
PLUG, HEAD

(36)  09103-08289-000
BOLT
BOULON
(36)  09103-08332-000
BOLT
BOLT (8X53)

(37)  08319-3108A-000
NUT
NUT, REAR

(38)  13110-12D00-000
PIPE D'ADMISSION DR650R/RE
PIPE D'ADMISSION

(38)  13110-12D00-000
PIPE D'ADMISSION DR650R/RE
PIPE D'ADMISSION
39
(39)  09280-46002-000
JOINT TORIQUE 2.4X45.7
O RING

(40)  07120-0620B-000
SCREW
BOLT

(41)  08321-0106A-000
LOCK WASHER

(42)  09402-58208-000
BRIDE 58MM
CLAMP

(43)  12944-12D00-000
SUPPORT DE CABLE DECOMPRESSEUR
ATTACHE

(44)  09103-08570-000
BOLT VZR1800/K6
BOLT

(45)  11401-12813-000
JEU DE JOINTS DR650R/RS/RE/RSE
GASKET SET
(45)  11401-12820-000
GASKET SET
Référence Désignation Prix Unitaire TTC Qté
# 1

11100-12D40-000
1110012D40000

1110012D40000
CULASSE DR650RSE ***1
CULASSE
Non disponible
# 1

11100-12D50-000
1110012D50000

1110012D50000
CULASSE
Non disponible
# 1

11100-12D80-000
1110012D80000

1110012D80000
CULASSE DR650RE
CULASSE
Non disponible
# 1

11100-12D90-000
1110012D90000

1110012D90000
CULASSE DR650RE E18
CULASSE
Non disponible
# 2

11115-37470-000
1111537470000

1111537470000
GUIDE DE SOUPAPE, ECHAPPEMENT
GUIDE, VALVE
# 3

09381-10003-000
0938110003000

0938110003000
CIRCLIP
RING, VALVE GUIDE
# 4

09206-08001-000
0920608001000

0920608001000
DOUILLE 6.2X8X11
PIN 16X10
# 5

01550-06603-000

01550-0660A-000
 0155006603000
BOLT (6X60)
BOLT
# 6

09103-06040-000

0910306040000
BOLT 6X55
Non disponible
# 7

11141-12D00-000
1114112D00000

1114112D00000
JOINT CULASSE DR650R/RE
JOINT DE CULASSE
# 8

04211-13189-000
0421113189000

0421113189000
DOUILLE 10.4X13X18
PIN 16X10
# 9

01550-06253-000

01550-0625A-000
 0155006253000
BOLT
BOLT 6X25
# 10

01550-06403-000

01550-0640A-000
 0155006403000
BOLT
BOLT (6X40)
# 11

09108-08220-000
0910808220000

0910808220000
BOLT, STUD, L:33
BOLT, STUD
# 12

09103-06085-000
0910306085000

0910306085000
VIS M6X130
BOLT (6X130)
# 13

01550-06603-000

01550-0660A-000
 0155006603000
BOLT (6X60)
BOLT
# 14

09168-06023-000
0916806023000

0916806023000
BAGUE DE JOINT 5.8X13X1.2
WASHER
# 15

09103-10179-000
0910310179000

0910310179000
BOLT, L:190
BOLT (10X190)
# 16

09103-10181-000
0910310181000

0910310181000
BOLT, L:215
BOLT, 10X215
# 17

08316-10083-000

08316-1008B-000
 0831610083000
NUT
# 18

09168-10017-000
0916810017000

0916810017000
BAGUE DE JOINT
WASHER
# 19

11131-12D00-000
1113112D00000

1113112D00000
PIPE D'HUILE, CULASSE DR650
JOINT
Non disponible
# 20

09134-06012-000
0913406012000

0913406012000
VIS L=19.5
SCREW
Non disponible
# 21

11135-12D00-000
1113512D00000

1113512D00000
TOLE D'HUILE, CULASSE DR650
PLAQUE
# 22

02112-06103-000

02112-0610B-000
 0211206103000
SCREW
# 23

11190-12D00-000

07130-0616B-000
 1119012D00000
BOLT
UNION, HEAD OIL
# 23

11190-12D00-000

11143-06B00-000
 1119012D00000
BOLT
UNION, HEAD OIL
JOINT TORIQUE, CULASSE
# 24

09280-10009-000
0928010009000

0928010009000
JOINT TORIQUE D: 1.3, ID: 9.8
O RING
# 25

07110-06105-000

07130-0610B-000
 0711006105000
BOLT
# 26

11190-12D01-000
1119012D01000

1119012D01000
UNION CYLINDER OIL
UNION, HEAD OIL
Non disponible
# 27

11143-06B00-000
1114306B00000

1114306B00000
JOINT TORIQUE, CULASSE
O RING
# 28

07130-06163-000

07130-0616B-000
 0713006163000
BOLT
# 29

09248-14010-000
0924814010000

0924814010000
BOUCHON VIDANGE 14X12MM
PLUG, L:12
# 30

09168-14002-000
0916814002000

0916814002000
BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET, 13.8X18.8X0.4
# 30

09168-14004-000
0916814004000

0916814004000
BAGUE DE JOINT 14.1X18X1.5MM
WASHER
# 31

09482-00330-000
0948200330000

0948200330000
BOUGIE DPR9EA-9
SPARK PLUG (NGK, DPR9EA-9)
# 32

11175-12D10-000
1117512D10000

1117512D10000
COUVERCLE D'INSPECTION
CAP, INSPECTION
Non disponible
# 33

09280-60004-000
0928060004000

0928060004000
JOINT TORIQUE
O RING
# 34

01550-06203-000

01550-0620B-000
 0155006203000
BOLT
# 35

09241-30004-000
0924130004000

0924130004000
COUVERCLE CAOUTCHOUC
PLUG, HEAD
# 36

09103-08289-000
0910308289000

0910308289000
BOLT
BOULON
# 36

09103-08290-000

09103-08332-000
 0910308290000
BOLT
BOLT (8X53)
# 37

08319-31085-000

08319-3108A-000
 0831931085000
NUT
NUT, REAR
# 38

13110-12D00-000
1311012D00000

1311012D00000
PIPE D'ADMISSION DR650R/RE
PIPE D'ADMISSION
Non disponible
# 39

09280-46002-000
0928046002000

0928046002000
JOINT TORIQUE 2.4X45.7
O RING
# 40

07120-06203-000

07120-0620B-000
 0712006203000
SCREW
BOLT
# 41

08321-01063-000

0832101063000
LOCK WASHER
Non disponible
# 42

09402-58208-000
0940258208000

0940258208000
BRIDE 58MM
CLAMP
# 43

12944-12D00-000
1294412D00000

1294412D00000
SUPPORT DE CABLE DECOMPRESSEUR
ATTACHE
Non disponible
# 44

09103-08283-000

09103-08570-000
 0910308283000
BOLT VZR1800/K6
BOLT
# 45

11401-12813-000
1140112813000

1140112813000
JEU DE JOINTS DR650R/RS/RE/RSE
GASKET SET
Non disponible
# 45

11401-12820-000
1140112820000

1140112820000
GASKET SET
Non disponible
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CULASSE de votre Suzuki DR 650 RSE de DR. Nous restons à votre disposition pour toute question.
