PARTIE ELECTRIQUE

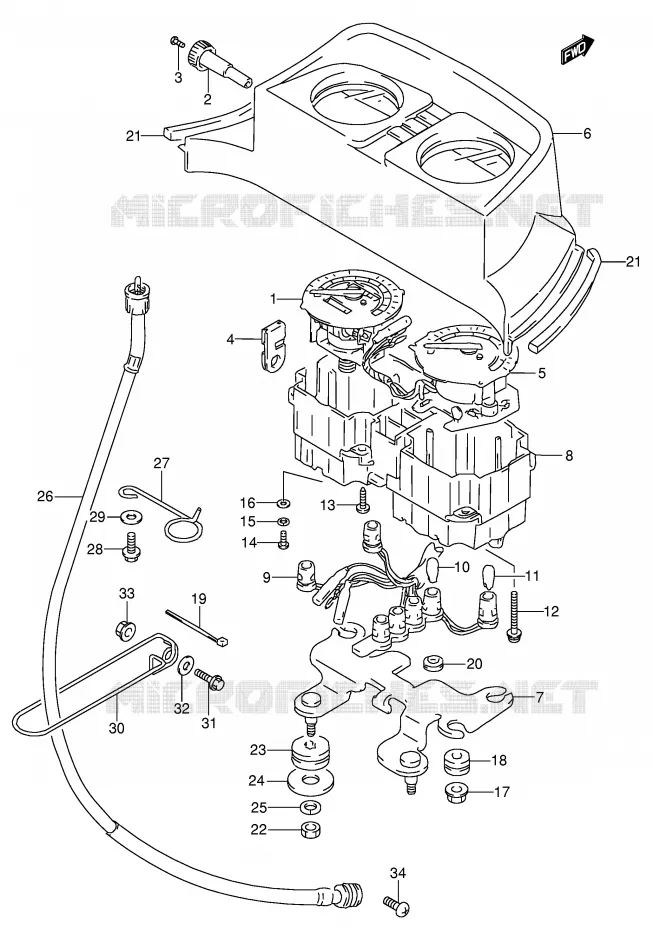

COMPTEUR (MODELE M / N / P / R) POUR SUZUKI DR 650 1994

COMPTEUR (MODELE S / T)

(1) 34120-12D00-000

SPEEDOMETER (MILE/KILO)

(1) 34120-12D10-000

COMPTEUR KILOMETRIQUE DR650RS
COMPTEUR

(2) 34124-12D00-000

BOUTON COMPTEUR JOURNALIER
BOUTON

(3) 34184-12D00-000

VIS, BOUTON COMPTEUR JOURNAL.
SCREW, TRIP KNOB

(4) 34196-14A00-000

CAOUTCHOUC
CUSHION

(5) 34220-12D30-000

COMPTE-TOURS DR650RSEM,N,P
TACHOMETER

(6) 34150-12D10-000

COUVERTURE D'INSTRUMENTS DR650
HOOD, METER

(7) 34950-12D00-000

SUPPORT COMPTEUR/COMPTE-TOURS
BRACKET

(8) 34111-44B10-000

CARTER D'INSTRUMENTS DR350-800
CASE

(9) 34170-12D30-000

FAISCEAU

(10) 09471-12108-000

BULB (12V,1.7W)

(11) 09471-12085-000

AMPOULE 12V3W CULOT EN VERRE
BULB (12V,3W)

(12) 02112-74253-000

SCREW
SCREW, CASE

(13) 03112-05123-000

VIS 5X12MM, NOIR
SCREW, TAPPING

(14) 02112-0310A-000

SCREW

(15) 08321-2103B-000

WASHER,LOCK
LOCK WASHER

(16) 08322-0103B-000

WASHER

(17) 08310-0005B-000

RONDELLE 5.5X16X1.2
NUT
NUT

(17) 09160-05037-000

RONDELLE 5.5X16X1.2
NUT

(18) 34996-43410-000

CAOUTCHOUC
CUSHION

(19) 09404-10417-000

CLAMP,L:97
CLAMP

(20) 34194-14A00-000

CAPUCHON
CUSHION

(21) 34997-12D01-000

CAOUTCHOUC AMORTISSATION
CUSHION

(21) 34997-12D01-000

CAOUTCHOUC AMORTISSATION
CUSHION

(22) 08310-0006A-000

NUT

(23) 09320-08053-000

CAOUTCHOUC AMORTISSEUR
CUSHION

(24) 09160-06501-000

WASHER (6.5X24X1.6)

(25) 08321-0106A-000

LOCK WASHER

(26) 34910-12D11-000

CABLE ASSY, SPEEDOMETER

(27) 34938-12D00-000

AXE

(28) 01550-0612B-000

BOLT

(29) 08322-0106A-000

WASHER

(30) 34938-12D10-000

GUIDE,METER CABLE
COLLIER

(31) 01550-06207-000

VIS 6X20MM, 6-PANS
BOLT

(32) 09160-06066-000

RONDELLE 6.5X20X1.6
.WASHER (6.5*20*1.6)

(33) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(34) 02112-05167-000

VIS 5X16MM
SCREW

	Référence	Désignation	Qté
# 1	34120-12D00-000 3412012D00000 3412012D00000	SPEEDOMETER (MILE/KILO)	Non disponible	0,00 €
# 1	34120-12D10-000 3412012D10000 3412012D10000	COMPTEUR KILOMETRIQUE DR650RS COMPTEUR	Non disponible	0,00 €
# 2	34124-12D00-000 3412412D00000 3412412D00000	BOUTON COMPTEUR JOURNALIER BOUTON	Non disponible	0,00 €
# 3	34184-12D00-000 3418412D00000 3418412D00000	VIS, BOUTON COMPTEUR JOURNAL. SCREW, TRIP KNOB	3,19 €
# 4	34196-14A00-000 3419614A00000 3419614A00000	CAOUTCHOUC CUSHION	Non disponible	0,00 €
# 5	34220-12D30-000 3422012D30000 3422012D30000	COMPTE-TOURS DR650RSEM, N, P TACHOMETER	Non disponible	0,00 €
# 6	34150-12D00-000 3415012D00000	COUVERTURE D'INSTRUMENTS DR650 HOOD, METER	Non disponible	0,00 €
# 7	34950-12D00-000 3495012D00000 3495012D00000	SUPPORT COMPTEUR/COMPTE-TOURS BRACKET	Non disponible	0,00 €
# 8	34111-44B10-000 3411144B10000 3411144B10000	CARTER D'INSTRUMENTS DR350-800 CASE	51,05 €
# 9	34170-12D30-000 3417012D30000 3417012D30000	FAISCEAU	Non disponible	0,00 €
# 10	09471-12100-000 09471-12108-000 0947112100000	BULB (12V, 1.7W)	4,37 €
# 11	09471-12085-000 0947112085000 0947112085000	AMPOULE 12V3W CULOT EN VERRE BULB (12V, 3W)	5,61 €
# 12	34283-14A00-000 02112-74253-000 3428314A00000	SCREW SCREW, CASE	2,88 €
# 13	03112-05123-000 0311205123000 0311205123000	VIS 5X12MM, NOIR SCREW, TAPPING	Non disponible	0,00 €
# 14	02112-03103-000 02112-0310A-000 0211203103000	SCREW	1,97 €
# 15	08321-21033-000 08321-2103B-000 0832121033000	WASHER, LOCK LOCK WASHER	1,51 €
# 16	08322-01033-000 08322-0103B-000 0832201033000	WASHER	2,66 €
# 17	34185-14A00-000 08310-0005B-000 3418514A00000	RONDELLE 5.5X16X1.2 NUT NUT	3,13 €
# 17	34185-14A00-000 09160-05037-000 3418514A00000	RONDELLE 5.5X16X1.2 NUT	2,04 €
# 18	34996-43410-000 3499643410000 3499643410000	CAOUTCHOUC CUSHION	4,72 €
# 19	09404-10417-000 0940410417000 0940410417000	CLAMP, L:97 CLAMP	2,93 €
# 20	34194-14A00-000 3419414A00000 3419414A00000	CAPUCHON CUSHION	Non disponible	0,00 €
# 21	34997-12D01-000 3499712D01000 3499712D01000	CAOUTCHOUC AMORTISSATION CUSHION	Non disponible	0,00 €
# 22	08310-00063-000 0831000063000	NUT	Non disponible	0,00 €
# 23	09320-08053-000 0932008053000 0932008053000	CAOUTCHOUC AMORTISSEUR CUSHION	5,23 €
# 24	09160-06074-000 09160-06501-000 0916006074000	WASHER (6.5X24X1.6)	2,09 €
# 25	08321-01063-000 0832101063000	LOCK WASHER	Non disponible	0,00 €
# 26	34910-12D10-000 34910-12D11-000 3491012D10000	CABLE ASSY, SPEEDOMETER	97,03 €
# 27	34938-12D00-000 3493812D00000 3493812D00000	AXE	Non disponible	0,00 €
# 28	01550-06107-000 01550-0612B-000 0155006107000	BOLT	3,15 €
# 29	08322-01067-000 0832201067000	WASHER	Non disponible	0,00 €
# 30	34938-12D10-000 3493812D10000 3493812D10000	GUIDE, METER CABLE COLLIER	10,12 €
# 31	01550-06207-000 0155006207000 0155006207000	VIS 6X20MM, 6-PANS BOLT	3,13 €
# 32	09160-06020-000 09160-06066-000 0916006020000	RONDELLE 6.5X20X1.6 .WASHER (6.5201.6)	2,62 €
# 33	08316-10063-000 08319-31067-000 0831610063000	ECROU 6MM CHROMEE NUT	2,53 €
# 34	02112-05167-000 0211205167000 0211205167000	VIS 5X16MM SCREW	2,62 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR (MODELE M/N/P/R) de votre Suzuki DR 650 RSE de DR. Nous restons à votre disposition pour toute question.
