CARBURATEUR REFER TO FIG.10A (C-4) FOR E18

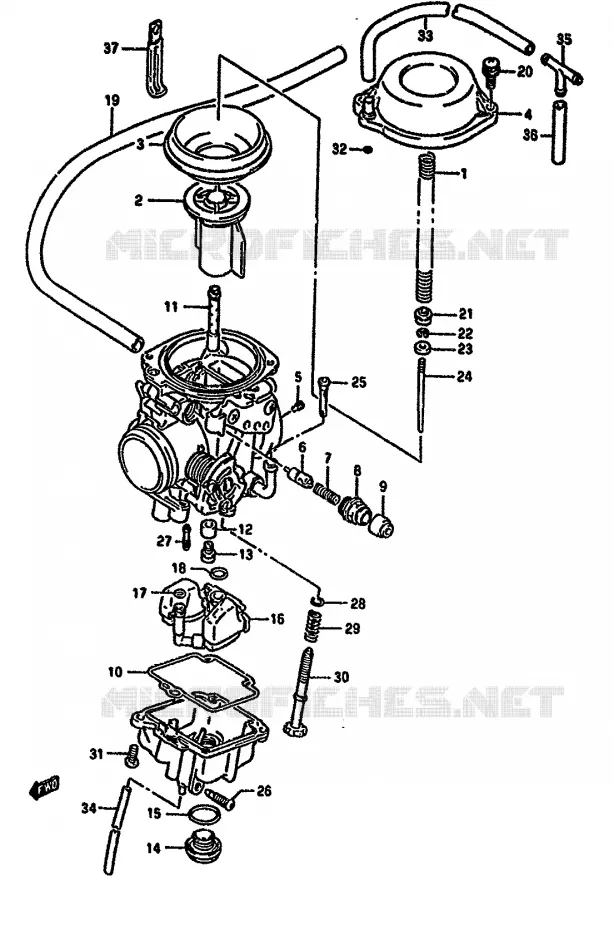

CARBURATEUR (E18) POUR SUZUKI DR 650 1993

FILTRE A AIR

(1) 13417-17D00-000

RESSORT DE BOISSEAU
SPRING

(2) 13501-12D00-000

BOISSEAU DE GAZ SLINGSHOT
VALVE,PISTON

(3) 13507-07D02-000

.DIAPHRAGM

(4) 13502-12D10-000

COUVERCLE DE CARBURATEUR DR650
COUVERCLE

(5) 09493-28006-000

.JET, PILOT AIR (1.4)

(6) 13411-12D00-000

PLUNGER
STARTER

(7) 13417-22010-000

RESSORT
SPRING

(8) 13418-43410-000

CAPUCHON
HOLDER,GUIDE

(9) 13681-04011-000

CAP,CARBURETOR
CAP

(10) 13258-44B00-000

JOINT CARTER FLOTTEUR
GASKET,FLOAT CHAMBER

(11) 09494-00754-000

JET,NEEDLE (Y-2)

(12) 13331-07D00-000

JOINT
RING

(13) 09491-27010-000

GICLEUR PRINCIPALE 3 137.5
JET,MAIN (137.5)

(14) 13247-32210-000

VIS DE VIDANGE
FICHES

(15) 13249-41310-000

BAGUE DE JOINT
O RING,DRAIN

(16) 13250-12EH0-000

.FLOAT/NEEDLE VALVE ASSY

(17) 13374-46710-000

JOINT TORIQUE
O RING

(18) 13374-35C00-000

O RING,NEEDLE VALVE SEAT
..O RING

(19) 09355-65001-600

HOSE,6.5X11.5X600
.HOSE (6.5X10.5X500)

(20) 02112-75163-000

VIS 5X16MM NOIR, AVEC RONDELLE
.SCREW

(21) 13331-12D00-000

BAGUE
JOINT

(22) 13394-31210-000

CLIPS D'AIGUILLE
E RING

(23) 13387-07D00-000

BAGUE
RING

(24) 13383-12E00-000

GICLEUR A AIGUILLE (6F6)
NEEDLE,JET (6F6-3)

(25) 13236-12C00-000

FILTRE

(26) 13247-02340-000

PLUG,DRAIN
SCREW,DRAIN

(27) 09492-52010-000

GICLEUR D'AIR GR. 52.5
JET,PILOT (52.5)

(28) 13427-38300-000

RONDELLE
WASHER

(29) 13271-24D00-000

RESSORT
SPRING

(30) 13267-14D10-000

AJUSTAGE RALENTI
.ADJUSTER

(31) 02112-05167-000

VIS 5X16MM
SCREW, THROTTLE CABLE

(32) 13278-02340-000

JOINT TORIQUE
O RING

(33) 09355-45001-600

HOSE,4.5X8.5X600
.HOSE (4.5X8X250)

(34) 09355-30001-600

HOSE,(7.4X3.2X135)
.HOSE, OVER FLOW (3X5X500)

(35) 09367-06002-000

CONNECTEUR DES TUYAUX, RACCORD
NIPPLE

(36) 09355-45001-600

HOSE,4.5X8.5X600
.HOSE (4.5X8X250)

(37) 09404-06039-000

CLAMP
CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE

(39) 13200-12E51-000

CARBURETOR ASSY

	Référence	Désignation	Qté
# 1	13417-17D00-000 1341717D00000 1341717D00000	RESSORT DE BOISSEAU SPRING	7,59 €
# 2	13501-12D00-000 1350112D00000 1350112D00000	BOISSEAU DE GAZ SLINGSHOT VALVE, PISTON	Non disponible	0,00 €
# 3	13507-07D00-000 13507-07D02-000 1350707D00000	.DIAPHRAGM	30,77 €
# 4	13502-12D10-000 1350212D10000 1350212D10000	COUVERCLE DE CARBURATEUR DR650 COUVERCLE	Non disponible	0,00 €
# 5	09493-28007-000 09493-28006-000 0949328007000	.JET, PILOT AIR (1.4)	16,26 €
# 6	13411-12D00-000 1341112D00000 1341112D00000	PLUNGER STARTER	20,30 €
# 7	13417-22010-000 1341722010000 1341722010000	RESSORT SPRING	5,30 €
# 8	13418-43410-000 1341843410000 1341843410000	CAPUCHON HOLDER, GUIDE	7,52 €
# 9	13681-04010-000 13681-04011-000 1368104010000	CAP, CARBURETOR CAP	7,25 €
# 10	13258-44B00-000 1325844B00000 1325844B00000	JOINT CARTER FLOTTEUR GASKET, FLOAT CHAMBER	10,14 €
# 11	09494-00754-000 0949400754000 0949400754000	JET, NEEDLE (Y-2)	Non disponible	0,00 €
# 12	13331-07D00-000 1333107D00000 1333107D00000	JOINT RING	8,45 €
# 13	09491-27010-000 0949127010000 0949127010000	GICLEUR PRINCIPALE 3 137.5 JET, MAIN (137.5)	11,20 €
# 14	13247-32210-000 1324732210000 1324732210000	VIS DE VIDANGE FICHES	15,51 €
# 15	13249-41310-000 1324941310000 1324941310000	BAGUE DE JOINT O RING, DRAIN	6,39 €
# 16	13250-12E00-000 13250-12EH0-000 1325012E00000	.FLOAT/NEEDLE VALVE ASSY	85,72 €
# 17	13374-46710-000 1337446710000 1337446710000	JOINT TORIQUE O RING	4,97 €
# 18	13374-44080-000 13374-35C00-000 1337444080000	O RING, NEEDLE VALVE SEAT ..O RING	6,39 €
# 19	13683-15A30-000 09355-65001-600 1368315A30000	HOSE, 6.5X11.5X600 .HOSE (6.5X10.5X500)	16,59 €
# 20	13602-34390-000 1360234390000	VIS 5X16MM NOIR, AVEC RONDELLE .SCREW	Non disponible	0,00 €
# 21	13331-12D00-000 1333112D00000 1333112D00000	BAGUE JOINT	8,45 €
# 22	13394-31210-000 1339431210000 1339431210000	CLIPS D'AIGUILLE E RING	7,03 €
# 23	13387-07D00-000 1338707D00000 1338707D00000	BAGUE RING	8,28 €
# 24	13383-12E00-000 1338312E00000 1338312E00000	GICLEUR A AIGUILLE (6F6) NEEDLE, JET (6F6-3)	Non disponible	0,00 €
# 25	13236-12C00-000 1323612C00000 1323612C00000	FILTRE	11,29 €
# 26	13247-13A00-000 13247-02340-000 1324713A00000	PLUG, DRAIN SCREW, DRAIN	6,88 €
# 27	09492-52010-000 0949252010000 0949252010000	GICLEUR D'AIR GR. 52.5 JET, PILOT (52.5)	11,80 €
# 28	13427-38300-000 1342738300000 1342738300000	RONDELLE WASHER	2,49 €
# 29	13271-24D00-000 1327124D00000 1327124D00000	RESSORT SPRING	6,50 €
# 30	13267-28A00-000 13267-14D10-000 1326728A00000	AJUSTAGE RALENTI .ADJUSTER	22,32 €
# 31	02112-05168-000 02112-05167-000 0211205168000	VIS 5X16MM SCREW, THROTTLE CABLE	2,62 €
# 32	13278-02340-000 1327802340000 1327802340000	JOINT TORIQUE O RING	3,33 €
# 33	13684-36510-000 09355-45001-600 1368436510000	HOSE, 4.5X8.5X600 .HOSE (4.5X8X250)	12,60 €
# 34	13684-18900-000 09355-30001-600 1368418900000	HOSE, (7.4X3.2X135) .HOSE, OVER FLOW (3X5X500)	11,40 €
# 35	09367-06002-000 0936706002000 0936706002000	CONNECTEUR DES TUYAUX, RACCORD NIPPLE	3,77 €
# 36	13684-36510-000 09355-45001-600 1368436510000	HOSE, 4.5X8.5X600 .HOSE (4.5X8X250)	12,60 €
# 37	09404-06402-000 09404-06039-000 0940406402000	CLAMP CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE	2,86 €
# 39	13200-12E51-000 1320012E51000 1320012E51000	CARBURETOR ASSY	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARBURATEUR (E18) de votre Suzuki DR 650 R de DR. Nous restons à votre disposition pour toute question.
