CORPS DE PAPILLON

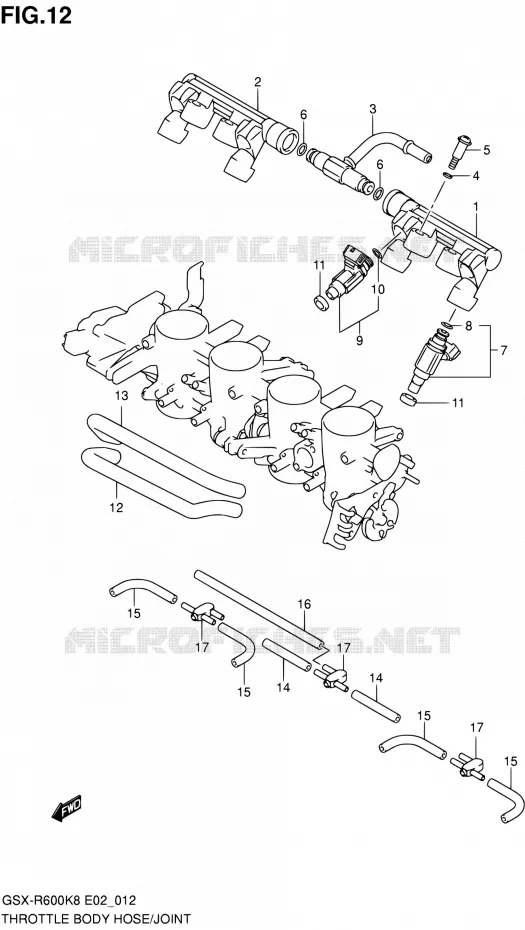

SYSTÈME D'INJECTION POUR SUZUKI GSX-R 600 2010

FILTRE A AIR

(1) 13473-37H00-000

DELIVERY PIPE ASSY

(2) 13473-37H10-000

DELIVERY PIPE ASSY

(3) 13473-29G00-000

NIPPLE ASSY

(4) 13602-29G01-000

PACKING

(5) 13601-29G00-000

SCREW

(6) 15721-08J00-000

O RING

(6) 15721-08J00-000

O RING

(6) 15721-08J00-000

O RING
O RING

(6) 15721-08J00-000

O RING
O RING

(7) 15710-37H00-000

INJECTOR ASSY

(8) 15717-58B00-000

.O RING

(9) 15710-37H10-000

INJECTOR ASSY

(10) 15717-58B00-000

.O RING

(11) 15722-29G00-000

SEAL

(11) 15722-29G00-000

SEAL

(12) 13698-37H00-000

HOSE

(13) 13698-37H10-000

HOSE

(14) 13683-37H00-000

HOSE

(14) 13683-37H00-000

HOSE

(15) 13683-37H10-000

HOSE

(15) 13683-37H10-000

HOSE

(15) 13683-37H10-000

HOSE

(15) 13683-37H10-000

HOSE

(16) 13683-10F61-000

HOSE (L:425)
HOSE

(17) 13471-18H00-000

JOINT. OVERFLOW HOSE
NIPPLE

(17) 13471-18H00-000

JOINT. OVERFLOW HOSE
NIPPLE

(17) 13471-18H00-000

JOINT. OVERFLOW HOSE
NIPPLE

	Référence	Désignation	Qté
# 1	13473-37H00-000 1347337H00000 1347337H00000	DELIVERY PIPE ASSY	67,33 €
# 2	13473-37H10-000 1347337H10000 1347337H10000	DELIVERY PIPE ASSY	81,26 €
# 3	13473-29G00-000 1347329G00000 1347329G00000	NIPPLE ASSY	58,56 €
# 4	13602-29G00-000 13602-29G01-000 1360229G00000	PACKING	4,53 €
# 5	13601-29G00-000 1360129G00000 1360129G00000	SCREW	4,44 €
# 6	15721-29G00-000 15721-08J00-000 1572129G00000	O RING	7,83 €
# 7	15710-37H00-000 1571037H00000 1571037H00000	INJECTOR ASSY	264,43 €
# 8	15717-58B00-000 1571758B00000 1571758B00000	.O RING	Non disponible	0,00 €
# 9	15710-37H10-000 1571037H10000 1571037H10000	INJECTOR ASSY	264,43 €
# 10	15717-58B00-000 1571758B00000 1571758B00000	.O RING	Non disponible	0,00 €
# 11	15722-29G00-000 1572229G00000 1572229G00000	SEAL	11,98 €
# 12	13698-37H00-000 1369837H00000 1369837H00000	HOSE	33,48 €
# 13	13698-37H10-000 1369837H10000 1369837H10000	HOSE	33,48 €
# 14	13683-37H00-000 1368337H00000 1368337H00000	HOSE	8,66 €
# 15	13683-37H10-000 1368337H10000 1368337H10000	HOSE	4,82 €
# 16	13683-04F50-000 13683-10F61-000 1368304F50000	HOSE (L:425) HOSE	17,10 €
# 17	13471-18H00-000 1347118H00000 1347118H00000	JOINT. OVERFLOW HOSE NIPPLE	7,72 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
