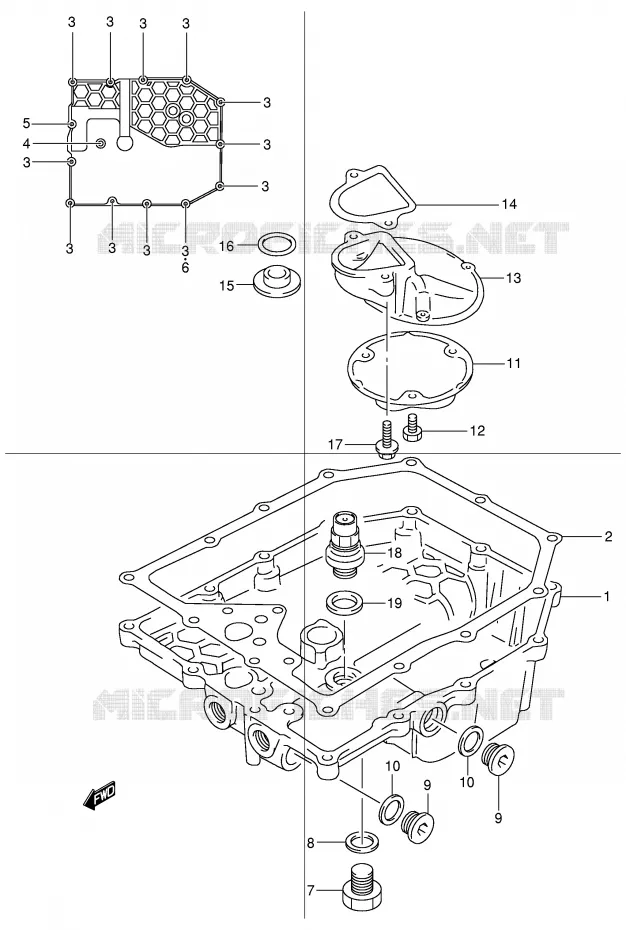

Vue éclatée

CARTER

CARTER INFERIEUR POUR SUZUKI BANDIT 600 2004

POMPE A HUILE

(1) 11511-26E01-000

CARTER D'HUILE
PAN, OIL

(2) 11489-27A21-000

JOINT

(3) 01550-0625A-000

BOLT

(3) 01550-0625A-000

BOLT

(3) 01550-0625A-000

BOLT

(3) 01550-0625A-000

BOLT

(3) 01550-0625A-000

BOLT

(3) 01550-0625A-000

BOLT

(3) 01550-0625A-000

BOLT

(3) 01550-0625A-000

BOLT

(3) 01550-0625A-000

BOLT

(3) 01550-0625A-000

BOLT

(3) 01550-0625A-000

BOLT

(3) 01550-0625A-000

BOLT
BOLT

(3) 01550-0625A-000

BOLT
BOLT

(3) 01550-0625A-000

BOLT
BOLT

(3) 01550-0625A-000

BOLT
BOLT

(3) 01550-0625A-000

BOLT
BOLT

(3) 01550-0625A-000

BOLT
BOLT

(3) 01550-0625A-000

BOLT
BOLT

(3) 01550-0625A-000

BOLT
BOLT

(3) 01550-0625A-000

BOLT
BOLT

(3) 01550-0625A-000

BOLT
BOLT

(3) 01550-0625A-000

BOLT
BOLT

(4) 01550-0630A-000

BOLT

(5) 01550-0650A-000

BOLT (6X50)
BOLT

(6) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
WASHER

(7) 09247-14002-000

PLUG
BOLT

(7) 09247-14026-000

BOUCHON DE VIDANGE
BOLT

(8) 09168-14002-000

BAGUE DE JOINT 13.8X18.8X4.8MM
WASHER

(9) 09248-16012-000

PLUG,PLGR OUT
BOLT

(9) 09248-16012-000

PLUG,PLGR OUT
BOLT

(10) 09168-16002-000

BAGUE DE JOINT 16X22X2
WASHER

(10) 09168-16002-000

BAGUE DE JOINT 16X22X2
WASHER

(11) 16520-09301-000

CRIBLE D'HUILE
STRAINER, ENGINE OIL

(12) 01570-0612A-000

BOLT

(13) 16525-06B00-000

COUVERCLE FILTRE A HUILE
PROTECTEUR

(14) 16528-27A21-000

GASKET
GASKET, PROTECTOR

(15) 16529-27A01-000

BAGUE DE JOINT
JOINT

(16) 09280-18009-000

JOINT TORIQUE D: 3.2, ID: 17.8
O RING (D:3.2,ID:17.8)

(17) 01550-0625A-000

BOLT

(18) 16440-17C10-000

VALVE ASSY, OIL RELIEF

(19) 09168-16002-000

BAGUE DE JOINT 16X22X2
WASHER

	Référence	Désignation	Qté
# 1	11511-26E01-000 1151126E01000 1151126E01000	CARTER D'HUILE PAN, OIL	220,72 €
# 2	11489-27A21-000 1148927A21000 1148927A21000	JOINT	24,29 €
# 3	01550-06253-000 01550-0625A-000 0155006253000	BOLT	2,62 €
# 4	01550-06303-000 01550-0630A-000 0155006303000	BOLT	3,15 €
# 5	01550-06503-000 01550-0650A-000 0155006503000	BOLT (6X50) BOLT	3,19 €
# 6	09168-06023-000 0916806023000 0916806023000	BAGUE DE JOINT 5.8X13X1.2 WASHER	2,53 €
# 7	09247-14002-000 0924714002000 0924714002000	PLUG BOLT	5,23 €
# 7	09247-14026-000 0924714026000 0924714026000	BOUCHON DE VIDANGE BOLT	4,24 €
# 8	09168-14002-000 0916814002000 0916814002000	BAGUE DE JOINT 13.8X18.8X4.8MM WASHER	2,64 €
# 9	09248-16012-000 0924816012000 0924816012000	PLUG, PLGR OUT BOLT	5,23 €
# 10	09168-16002-000 0916816002000 0916816002000	BAGUE DE JOINT 16X22X2 WASHER	2,60 €
# 11	16520-09301-000 1652009301000 1652009301000	CRIBLE D'HUILE STRAINER, ENGINE OIL	17,95 €
# 12	01570-06123-000 01570-0612A-000 0157006123000	BOLT	2,33 €
# 13	16525-06B00-000 1652506B00000 1652506B00000	COUVERCLE FILTRE A HUILE PROTECTEUR	32,45 €
# 14	16528-27A21-000 1652827A21000 1652827A21000	GASKET GASKET, PROTECTOR	9,18 €
# 15	16529-27A01-000 1652927A01000 1652927A01000	BAGUE DE JOINT JOINT	4,55 €
# 16	09280-18009-000 0928018009000 0928018009000	JOINT TORIQUE D: 3.2, ID: 17.8 O RING (D:3.2, ID:17.8)	6,77 €
# 17	01550-06253-000 01550-0625A-000 0155006253000	BOLT	2,62 €
# 18	16440-17C01-000 16440-17C10-000 1644017C01000	VALVE ASSY, OIL RELIEF	75,31 €
# 19	09168-16002-000 0916816002000 0916816002000	BAGUE DE JOINT 16X22X2 WASHER	2,60 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER INFERIEUR de votre Suzuki BANDIT 600 de BANDIT. Nous restons à votre disposition pour toute question.
