CARBURATEUR (MODEL L E41 / MODEL K E06 E.NO.211605~)

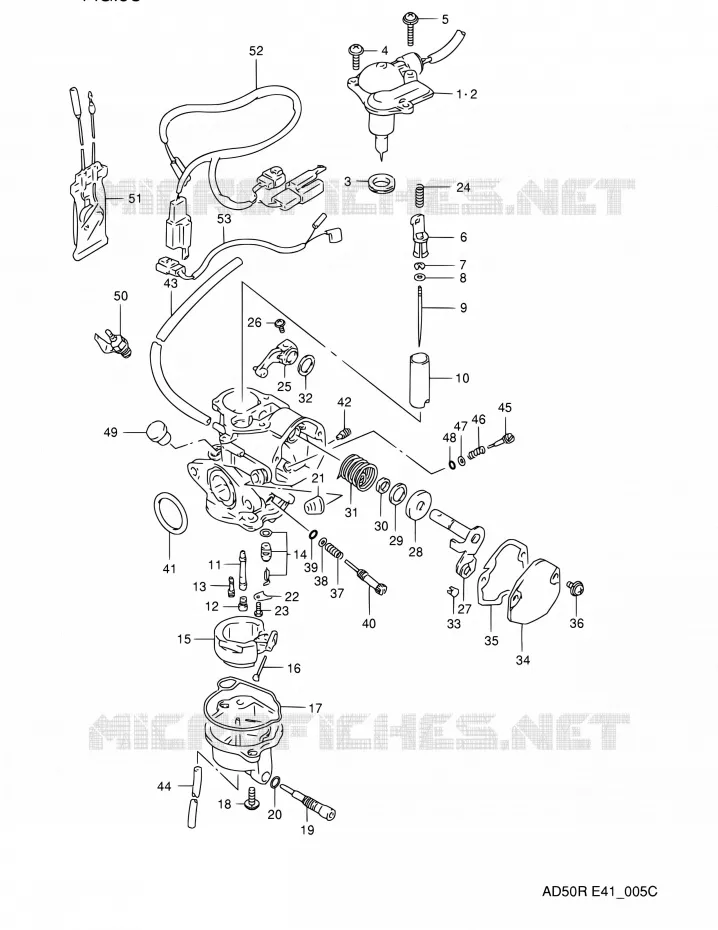

CARBURATEUR (MODELE M / R) POUR SUZUKI AD 60 1991

FILTRE A AIR (MODELE L E41 ~E.NO.211604)

(1) 13430-29C50-000

.ELEMENT ASSY, THERMO

(2) 13401-29C50-000

SONDE DE STARTER
.ELEMENT ASSY, THERMO

(2) 13401-41D31-000

.ELEMENT ASSY, THERMO

(3) 13278-39C60-000

JOINT
..O RING

(4) 02112-3416B-000

.SCREW

(5) 13601-04228-000

VIS
.SCREW

(6) 13511-29C50-000

.JOINT

(7) 13394-40D00-000

CLIPS D'AIGUILLE DE GICLEUR
.CLIP, NEEDLE

(8) 13615-09400-000

PACKING
.WASHER

(9) 13383-29C50-000

AIGUILLE
.NEEDLE, JET (3L30-3)

(9) 13383-35440-000

NEEDLE.JET
.NEEDLE, JET (3L19-2)

(10) 13551-29C50-000

.VALVE, PISTON

(11) 09494-00714-000

AGULHA INJECTORA
.JET, NEEDLE (E-3)

(11) 09494-00747-000

.JET, NEEDLE (E-1)

(12) 09491-57005-000

.JET, MAIN (57.5)

(13) 09492-20023-000

.JET, PILOT (20)

(14) 13370-40D00-000

POINTEAU AH50
.VALVE ASSY, NEEDLE

(14) 13370-02421-000

POINTEAU DU FLOTTEUR
.VALVE ASSY, NEEDLE

(15) 13250-29C50-000

.FLOAT

(16) 13254-29C50-000

AXE
.PIN, FLOAT

(17) 13258-29C50-000

JOINT
.GASKET

(18) 02112-3516A-000

.SCREW

(19) 13247-25E00-000

BOUCHON
.SCREW, DRAIN

(20) 13278-02340-000

JOINT TORIQUE
.O RING

(21) 13681-04011-000

.CAP, CARBURETOR

(22) 13373-46710-000

PLAQUE
.PLATE

(23) 02112-0306B-000

.SCREW

(24) 13543-09400-000

RESSORT
.SPRING

(25) 13540-25E00-000

BRAS
.LEVER, THROTTLE

(26) 02112-3412B-000

.SCREW

(27) 13550-29C50-000

AXE
.SHAFT ASSY, THROTTLE

(28) 13557-09400-000

JOINT
.PLATE

(29) 13574-29C50-000

RESSORT
.RING

(30) 13651-51011-000

SEAL,THROTTLE SHAFT
.SEAL

(31) 13573-25E10-000

RESSORT
.SPRING

(32) 13572-29C50-000

.RING

(33) 13569-29C50-000

AXE
.GUIDE, CABLE

(34) 13484-29C50-000

COUVERCLE
.COVER, THROTTLE

(35) 13237-29C50-000

JOINT
.GASKET

(36) 02112-7410B-000

SCREW (4X10)
.SCREW

(37) 13268-35010-000

RESSORT
.SPRING

(38) 13291-35010-000

RONDELLE
.WASHER

(39) 13295-33010-000

JOINT TORIQUE
.O RING

(40) 13267-25E00-000

VIS
.ADJUSTER

(41) 13278-29C50-000

JOINT
.O RING

(42) 09493-22005-000

GICLEUR D'AIR (1.1)
.JET, AIR (1.1)

(43) 13684-29C50-000

H0SE.3.5X6.5X750
.HOSE (3.5X6.5X750)

(44) 09352-30504-600

HOSE(3X5X600)
.HOSE, OVER FLOW (3X5X300->200)

(45) 13279-37B30-000

APRAFUSO
.SCREW, AIR (1 1/4)

(46) 13268-48700-000

RESSORT
.SPRING

(47) 13606-47A00-000

.WASHER

(48) 13295-29901-000

O RING,PILOT AIR SCREW
.O RING

(49) 09250-06005-000

BOUCHON CAOUTCHOUC
CAP, HEATER BOSS

(50) 13650-25E01-000

ELEMENT DE CHAUFFAGE,CARBURAT.15W
HEATER, CARBURETOR

(51) 13655-25E00-000

INTERRUPTEUR THERMO, CARBURAT.
SWITCH, THERMO

(52) 36852-29C10-000

WIRE, CARBURETOR HEATER LEAD

(53) 36852-39C00-000

WIRE, CARBURETOR HEATER LEAD

	Référence	Désignation	Qté
# 1	13430-29C50-000 1343029C50000 1343029C50000	.ELEMENT ASSY, THERMO	Non disponible	0,00 €
# 2	13401-29C50-000 1340129C50000 1340129C50000	SONDE DE STARTER .ELEMENT ASSY, THERMO	225,60 €
# 2	13401-41D30-000 1340141D30000	.ELEMENT ASSY, THERMO	Non disponible	0,00 €
# 3	13278-39C60-000 1327839C60000 1327839C60000	JOINT ..O RING	6,50 €
# 4	13601-47A00-000 02112-3416B-000 1360147A00000	.SCREW	2,93 €
# 5	13601-04228-000 1360104228000 1360104228000	VIS .SCREW	4,66 €
# 6	13511-29C50-000 1351129C50000 1351129C50000	.JOINT	7,19 €
# 7	13394-12110-000 13394-40D00-000 1339412110000	CLIPS D'AIGUILLE DE GICLEUR .CLIP, NEEDLE	8,19 €
# 8	13615-09400-000 1361509400000 1361509400000	PACKING .WASHER	Non disponible	0,00 €
# 9	13383-29C50-000 1338329C50000 1338329C50000	AIGUILLE .NEEDLE, JET (3L30-3)	14,86 €
# 9	13383-35440-000 1338335440000 1338335440000	NEEDLE.JET .NEEDLE, JET (3L19-2)	Non disponible	0,00 €
# 10	13551-29C50-000 1355129C50000 1355129C50000	.VALVE, PISTON	Non disponible	0,00 €
# 11	09494-00714-000 0949400714000 0949400714000	AGULHA INJECTORA .JET, NEEDLE (E-3)	Non disponible	0,00 €
# 11	09494-00747-000 0949400747000 0949400747000	.JET, NEEDLE (E-1)	Non disponible	0,00 €
# 12	09491-57005-000 0949157005000 0949157005000	.JET, MAIN (57.5)	12,67 €
# 13	09492-20023-000 0949220023000 0949220023000	.JET, PILOT (20)	14,42 €
# 14	13370-29C50-000 13370-40D00-000 1337029C50000	POINTEAU AH50 .VALVE ASSY, NEEDLE	61,87 €
# 14	13370-02421-000 1337002421000 1337002421000	POINTEAU DU FLOTTEUR .VALVE ASSY, NEEDLE	Non disponible	0,00 €
# 15	13250-29C50-000 1325029C50000 1325029C50000	.FLOAT	29,13 €
# 16	13254-29C50-000 1325429C50000 1325429C50000	AXE .PIN, FLOAT	5,35 €
# 17	13258-29C50-000 1325829C50000 1325829C50000	JOINT .GASKET	12,25 €
# 18	02112-35163-000 02112-3516A-000 0211235163000	.SCREW	2,66 €
# 19	13247-29C50-000 13247-25E00-000 1324729C50000	BOUCHON .SCREW, DRAIN	22,56 €
# 20	13278-02340-000 1327802340000 1327802340000	JOINT TORIQUE .O RING	3,33 €
# 21	13681-04010-000 13681-04011-000 1368104010000	.CAP, CARBURETOR	7,25 €
# 22	13373-46710-000 1337346710000 1337346710000	PLAQUE .PLATE	5,90 €
# 23	02112-03063-000 02112-0306B-000 0211203063000	.SCREW	2,11 €
# 24	13543-09400-000 1354309400000 1354309400000	RESSORT .SPRING	5,41 €
# 25	13541-29C50-000 13540-25E00-000 1354129C50000	BRAS .LEVER, THROTTLE	23,34 €
# 26	13601-04128-000 02112-3412B-000 1360104128000	.SCREW	2,22 €
# 27	13550-29C50-000 1355029C50000 1355029C50000	AXE .SHAFT ASSY, THROTTLE	36,34 €
# 28	13557-09400-000 1355709400000 1355709400000	JOINT .PLATE	7,45 €
# 29	13574-29C50-000 1357429C50000 1357429C50000	RESSORT .RING	5,41 €
# 30	13651-51010-000 13651-51011-000 1365151010000	SEAL, THROTTLE SHAFT .SEAL	4,35 €
# 31	13573-29C50-000 13573-25E10-000 1357329C50000	RESSORT .SPRING	12,29 €
# 32	13572-29C50-000 1357229C50000 1357229C50000	.RING	Non disponible	0,00 €
# 33	13569-29C50-000 1356929C50000 1356929C50000	AXE .GUIDE, CABLE	8,92 €
# 34	13484-29C50-000 1348429C50000 1348429C50000	COUVERCLE .COVER, THROTTLE	Non disponible	0,00 €
# 35	13237-29C50-000 1323729C50000 1323729C50000	JOINT .GASKET	8,32 €
# 36	02112-74106-000 02112-7410B-000 0211274106000	SCREW (4X10) .SCREW	2,33 €
# 37	13268-35010-000 1326835010000 1326835010000	RESSORT .SPRING	6,88 €
# 38	13291-35010-000 1329135010000 1329135010000	RONDELLE .WASHER	5,50 €
# 39	13295-33010-000 1329533010000 1329533010000	JOINT TORIQUE .O RING	6,26 €
# 40	13267-29C50-000 13267-25E00-000 1326729C50000	VIS .ADJUSTER	12,29 €
# 41	13278-29C50-000 1327829C50000 1327829C50000	JOINT .O RING	6,94 €
# 42	09493-22005-000 0949322005000 0949322005000	GICLEUR D'AIR (1.1) .JET, AIR (1.1)	13,84 €
# 43	13684-29C50-000 1368429C50000 1368429C50000	H0SE.3.5X6.5X750 .HOSE (3.5X6.5X750)	17,68 €
# 44	13683-36A00-000 09352-30504-600 1368336A00000	HOSE(3X5X600) .HOSE, OVER FLOW (3X5X300->200)	5,99 €
# 45	13279-37B30-000 1327937B30000 1327937B30000	APRAFUSO .SCREW, AIR (1 1/4)	10,94 €
# 46	13268-48700-000 1326848700000 1326848700000	RESSORT .SPRING	6,41 €
# 47	13606-47A00-000 1360647A00000 1360647A00000	.WASHER	3,50 €
# 48	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW .O RING	5,95 €
# 49	09250-06001-000 09250-06005-000 0925006001000	BOUCHON CAOUTCHOUC CAP, HEATER BOSS	3,19 €
# 50	13692-36C00-000 13650-25E01-000 1369236C00000	ELEMENT DE CHAUFFAGE, CARBURAT.15W HEATER, CARBURETOR	29,24 €
# 51	13694-36C01-000 13655-25E00-000 1369436C01000	INTERRUPTEUR THERMO, CARBURAT. SWITCH, THERMO	59,56 €
# 52	36852-29C10-000 3685229C10000 3685229C10000	WIRE, CARBURETOR HEATER LEAD	Non disponible	0,00 €
# 53	36852-39C00-000 3685239C00000 3685239C00000	WIRE, CARBURETOR HEATER LEAD	Non disponible	0,00 €
