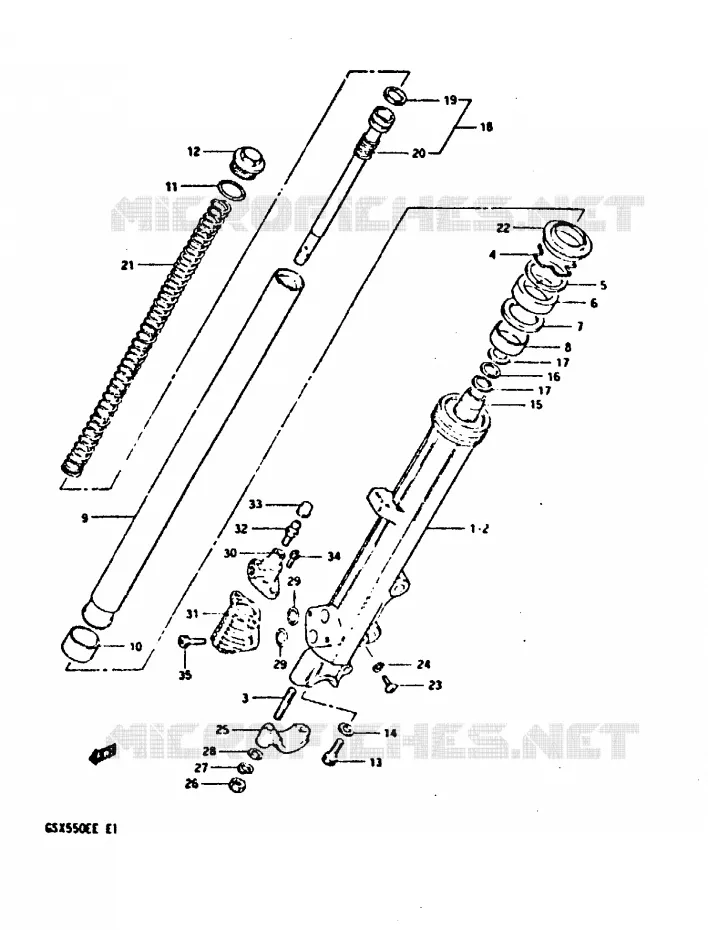

Vue éclatée

BEQUILLE

AMORTISSEUR AVANT POUR SUZUKI GSX-E 550 1984

COLONNE DE DIRECTION (GSX550ED / EE) REFER TO FIG.54 (I-5) FOR GSX550ESD/ESE/EFE

(1) 51130-43400-15T

FOURREAU DE FOURCHE DROITE
OUTER TUBE, RH (BLACK)

(2) 51140-43400-15T

FOURREAU DE FOURCHE GAUCHE
OUTER TUBE, LH (BLACK)

(3) 01411-0830A-000

BOLT,STUD

(4) 51156-40301-000

ANNEAU DE RETENUE
SNAP RING

(5) 51158-49000-000

RONDELLE
WASHER

(6) 51153-08C20-000

SIMMER DE FOURCHE GS500E
OIL SEAL

(7) 51158-49500-000

BAGUE
WASHER

(8) 51167-01D00-000

DOUILLE GUIDE TUBE DE FOURCHE
.SLIDE MITAL

(9) 51110-43400-000

TUBE,INNER
INNER TUBE

(9) 51110-43420-000

TUBE,FORK INNER
INNER TUBE

(10) 51121-49510-000

PIECE METALIQUE
PISTON

(11) 51117-38260-000

JOINT TORIQUE
O RING

(12) 51351-43410-000

BOULON TUBE DE FOURCHE
CAP

(13) 51147-16510-000

BOULON
BOLT

(14) 51148-41310-000

JOINT
WASHER

(15) 51195-45420-000

PIECE DE FOURCHE
BAGUE

(16) 51123-45420-000

RONDELLE
WASHER

(17) 51125-45420-000

RESSORT

(18) 51103-43410-000

DAMPER ASSY, RH

(18) 51103-43445-000

DAMPER ASSY,FR FORK RH
DAMPER ASSY, RH

(18) 51104-43410-000

DAMPER ASSY, LH

(18) 51104-43445-000

DAMPER ASSY, LH

(18) 51146-43410-000

CYLINDRE DE FOURCHE
DISCONTINUED

(19) 51196-43400-000

SEGMENT DE PISTON
CIRCLIP

(20) 51177-43400-000

RESSORT DE FOURCHE
RESSORT

(21) 51171-43410-000

RESSORT DE FOURCHE
SPRING

(22) 51173-43400-000

BAGUE POUSSIERE
DUST SEAL

(23) 02112-0408B-000

SCREW
.SCREW 4 X 8

(24) 51183-03010-000

JOINT
WASHER

(25) 51132-43400-15T

SUPPORT AXE ROUE AVANT
HOLDER, AXLE (BLACK)

(26) 08310-0008B-000

.NUT

(27) 08321-0108B-000

WASHER,LOCK
.LOCK WASHER

(28) 08322-0108A-000

WASHER
WASHER, FRONT

(29) 09280-12012-000

JOINT TORIQUE
.O RING FIG.64 (I-4) : GSX1100ED/EXD FIG.65 (I-6) : GSX1100ESD FIG.66 (I-8) : GSX1100Z/D/XD

(30) 51790-11330-000

SYSTEM ADF COMPLET
DISCONTINUED

(31) 51770-43400-000

CARTER ADF
DISCONTINUED

(32) 51778-44130-000

PURGEUR
VALVE

(33) 55156-66310-000

CAPUCHON D'EVACUATION
.CAP

(34) 07112-05125-000

VIS 5X12
BOLT

(35) 07130-0616B-000

.BOLT

	Référence	Désignation	Qté
# 1	51130-43400-15T 511304340015T 511304340015T	FOURREAU DE FOURCHE DROITE OUTER TUBE, RH (BLACK)	Non disponible	0,00 €
# 2	51140-43400-15T 511404340015T 511404340015T	FOURREAU DE FOURCHE GAUCHE OUTER TUBE, LH (BLACK)	Non disponible	0,00 €
# 3	01411-08308-000 01411-0830A-000 0141108308000	BOLT, STUD	2,40 €
# 4	51156-40301-000 5115640301000 5115640301000	ANNEAU DE RETENUE SNAP RING	8,29 €
# 5	51158-49000-000 5115849000000 5115849000000	RONDELLE WASHER	Non disponible	0,00 €
# 6	51153-49001-000 51153-08C20-000 5115349001000	SIMMER DE FOURCHE GS500E OIL SEAL	25,40 €
# 7	51158-49500-000 5115849500000 5115849500000	BAGUE WASHER	6,68 €
# 8	51167-49510-000 51167-01D00-000 5116749510000	DOUILLE GUIDE TUBE DE FOURCHE .SLIDE MITAL	12,16 €
# 9	51110-43410-000 5111043410000	TUBE, INNER INNER TUBE	Non disponible	0,00 €
# 9	51110-43430-000 5111043430000	TUBE, FORK INNER INNER TUBE	Non disponible	0,00 €
# 10	51121-49510-000 5112149510000 5112149510000	PIECE METALIQUE PISTON	Non disponible	0,00 €
# 11	51117-38260-000 5111738260000 5111738260000	JOINT TORIQUE O RING	5,04 €
# 12	51351-43410-000 5135143410000 5135143410000	BOULON TUBE DE FOURCHE CAP	Non disponible	0,00 €
# 13	51147-16510-000 5114716510000 5114716510000	BOULON BOLT	6,90 €
# 14	51148-41310-000 5114841310000 5114841310000	JOINT WASHER	3,13 €
# 15	51195-45420-000 5119545420000 5119545420000	PIECE DE FOURCHE BAGUE	Non disponible	0,00 €
# 16	51123-45420-000 5112345420000 5112345420000	RONDELLE WASHER	6,68 €
# 17	51125-45420-000 5112545420000 5112545420000	RESSORT	6,51 €
# 18	51103-43410-000 5110343410000 5110343410000	DAMPER ASSY, RH	Non disponible	0,00 €
# 18	51103-43445-000 5110343445000 5110343445000	DAMPER ASSY, FR FORK RH DAMPER ASSY, RH	Non disponible	0,00 €
# 18	51104-43410-000 5110443410000 5110443410000	DAMPER ASSY, LH	Non disponible	0,00 €
# 18	51104-43445-000 5110443445000 5110443445000	DAMPER ASSY, LH	Non disponible	0,00 €
# 18	51146-43410-000 5114643410000 5114643410000	CYLINDRE DE FOURCHE DISCONTINUED	Non disponible	0,00 €
# 19	51196-43400-000 5119643400000 5119643400000	SEGMENT DE PISTON CIRCLIP	Non disponible	0,00 €
# 20	51177-43400-000 5117743400000 5117743400000	RESSORT DE FOURCHE RESSORT	Non disponible	0,00 €
# 21	51171-43410-000 5117143410000 5117143410000	RESSORT DE FOURCHE SPRING	Non disponible	0,00 €
# 22	51173-43400-000 5117343400000 5117343400000	BAGUE POUSSIERE DUST SEAL	Non disponible	0,00 €
# 23	02112-04085-000 02112-0408B-000 0211204085000	SCREW .SCREW 4 X 8	2,11 €
# 24	51183-03010-000 5118303010000 5118303010000	JOINT WASHER	Non disponible	0,00 €
# 25	51132-43400-15T 511324340015T 511324340015T	SUPPORT AXE ROUE AVANT HOLDER, AXLE (BLACK)	Non disponible	0,00 €
# 26	08310-11085-000 08310-0008B-000 0831011085000	.NUT	3,08 €
# 27	08321-21084-000 08321-0108B-000 0832121084000	WASHER, LOCK .LOCK WASHER	3,13 €
# 28	08322-11084-000 08322-0108A-000 0832211084000	WASHER WASHER, FRONT	2,42 €
# 29	51799-44130-000 09280-12012-000 5179944130000	JOINT TORIQUE .O RING FIG.64 (I-4) : GSX1100ED/EXD FIG.65 (I-6) : GSX1100ESD FIG.66 (I-8) : GSX1100Z/D/XD	6,10 €
# 30	51790-43400-000 5179043400000	SYSTEM ADF COMPLET DISCONTINUED	Non disponible	0,00 €
# 31	51770-43400-000 5177043400000 5177043400000	CARTER ADF DISCONTINUED	Non disponible	0,00 €
# 32	51778-44130-000 5177844130000 5177844130000	PURGEUR VALVE	Non disponible	0,00 €
# 33	51779-44130-000 55156-66310-000 5177944130000	CAPUCHON D'EVACUATION .CAP	5,21 €
# 34	07112-05125-000 0711205125000 0711205125000	VIS 5X12 BOLT	1,57 €
# 35	07110-06165-000 07130-0616B-000 0711006165000	.BOLT	3,42 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au AMORTISSEUR AVANT de votre Suzuki de GSX-E. Nous restons à votre disposition pour toute question.
