TRANSMISSION POUR SUZUKI GS 550 1981

ENSEMBLE DE SELECTION DE VITESSES

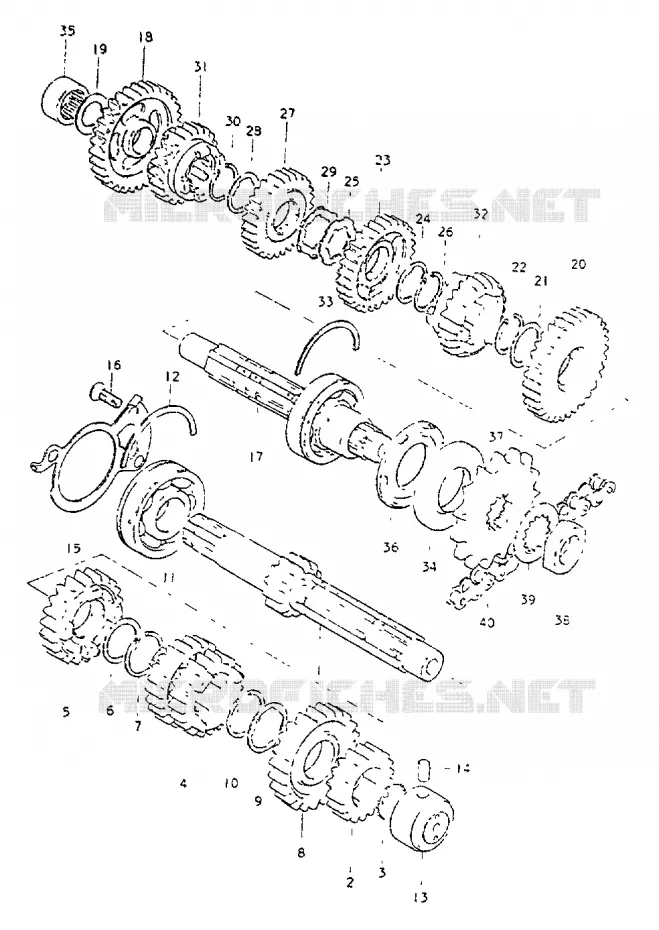

TRANSMISSION pour Suzuki GS 550 1981
1
(1)  24121-47001-000
ARBRE PRIMAIRE NU
COUNTERSHAFT (NT:12)
2
(2)  24221-47000-000
PIGNON BOITE A VIT. 2.V. PRIM.
GEAR, 2ND DRIVE (NT:18)
3
(3)  09380-25006-000
ANNEAU RETENUE
CIRCLIP
4
(4)  24231-47000-000
PIGNON BOITE A VIT. 3.V. PRIM.
PIGNON
5
(5)  24250-47000-000
PIGNON BOITE A VIT. 5.V. PRIM.
PIGNON
6
(6)  09181-25167-000
WASHER,5TH DRIVE GEAR
WASHER, 2ND DRIVEN GEAR NO.2
7
(7)  09380-25010-000
ANNEAU RETENUE
CIRCLIP
8
(8)  24261-47000-000
PIGNON BOITE A VIT. 6.V. PRIM.
GEAR, 6TH DRIVE (NT:23)
9
(9)  09167-25012-000
TOLE DE SURETE 25.1X31X1
WASHER
10
(10)  09380-25010-000
ANNEAU RETENUE
CIRCLIP
11
(11)  09262-25051-000
NTN B1 25X62X17
PALIER A BILLES
12
(12)  09390-62012-000
BAGUE C (60.2X63.7X2)
C RING (59.6X67.2X2)
13
(13)  09263-20030-000
ROLLER BEARING KOYO
DISCONTINUED
14
(14)  04221-07129-000
BOULON 7X12
PIN 16X10
15
(15)  24741-44000-000
TOLE FIXATION DE ROULEMENT
PLATE,COUNTERSHAFT BEARING
16
(16)  02122-06167-000
VIS M6X16
.SCREW
17
(17)  24100-44811-000
ARBRE PRIMAIRE AVEC ROULEMENT
DRIVESHAFT
18
(18)  24310-47000-000
PIGNON BOITE A VIT. 1.V. SEC
DISCONTINUED
19
(19)  08211-20341-000
RONDELLE DE SURETE
WASHER
20
(20)  24320-44002-000
PIGNON BOITE A VIT. 2.V. SEC
PIGNON 2EME
21
(21)  08211-25321-000
RONDELLE 25X32X1
WASHER
22
(22)  09380-25010-000
ANNEAU RETENUE
CIRCLIP
23
(23)  24330-47000-000
PIGNON BOITE A VIT. 3.V. SEC.
PIGNON 3EME
24
(24)  09167-25012-000
TOLE DE SURETE 25.1X31X1
WASHER
25
(25)  09167-25013-000
RONDELLE DE PIGNON 25.1X41X1.5
LOCK WASHER
26
(26)  09380-25010-000
ANNEAU RETENUE
CIRCLIP
27
(27)  24340-47000-000
PIGNON BOITE A VIT. 4.V. SEC
PIGNON 4EME
28
(28)  09167-25012-000
TOLE DE SURETE 25.1X31X1
WASHER
29
(29)  09169-25001-000
RONDELLE DE PIGNON 25.1X37X1
LOCK WASHER
30
(30)  09380-25010-000
ANNEAU RETENUE
CIRCLIP
31
(31)  24351-47001-000
PIGNON BOITE A VIT. 5.V. SEC
PIGNON
32
(32)  24361-47001-000
PIGNON BOITE A VIT. 6.V. SEC
DISCONTINUED
33
(33)  09390-62012-000
BAGUE C (60.2X63.7X2)
C RING (59.6X67.2X2)
34
(34)  09283-32015-000
SIMMER 32X62X7
OIL SEAL
35
(35)  09263-20027-000
BEARING,20X34X17
BEARING, RH
36
(36)  09282-32002-000
SIMMER 32MM
OIL SEAL
37
(37)  27511-47B00-000
PIGNON DE CHAINE 530-15D.
DISCONTINUED
38
(38)  09140-20009-000
NUT
39
(39)  09167-25019-000
TOLE SURETE, PIGNON 25.3X41.6
LOCK WASHER
40
(40)  27600-24F20-120
ATTACHE RAPIDE
DISCONTINUED
CHAIN ASSY (RK50GSVZ3M.120LE)
(40)  27620-24F20-000
ATTACHE RAPIDE
DISCONTINUED
Référence Désignation Prix Unitaire TTC Qté
# 1

24121-47001-000
2412147001000

2412147001000
ARBRE PRIMAIRE NU
COUNTERSHAFT (NT:12)
Non disponible
# 2

24221-47000-000
2422147000000

2422147000000
PIGNON BOITE A VIT. 2.V. PRIM.
GEAR, 2ND DRIVE (NT:18)
Non disponible
# 3

09380-25006-000
0938025006000

0938025006000
ANNEAU RETENUE
CIRCLIP
Non disponible
# 4

24231-47000-000
2423147000000

2423147000000
PIGNON BOITE A VIT. 3.V. PRIM.
PIGNON
Non disponible
# 5

24250-47000-000
2425047000000

2425047000000
PIGNON BOITE A VIT. 5.V. PRIM.
PIGNON
Non disponible
# 6

08211-25341-000

09181-25167-000
 0821125341000
WASHER, 5TH DRIVE GEAR
WASHER, 2ND DRIVEN GEAR NO.2
# 7

09380-25010-000
0938025010000

0938025010000
ANNEAU RETENUE
CIRCLIP
# 8

24261-47000-000
2426147000000

2426147000000
PIGNON BOITE A VIT. 6.V. PRIM.
GEAR, 6TH DRIVE (NT:23)
Non disponible
# 9

09167-25012-000
0916725012000

0916725012000
TOLE DE SURETE 25.1X31X1
WASHER
# 10

09380-25010-000
0938025010000

0938025010000
ANNEAU RETENUE
CIRCLIP
# 11

09262-25051-000
0926225051000

0926225051000
NTN B1 25X62X17
PALIER A BILLES
# 12

09390-62006-000

09390-62012-000
 0939062006000
BAGUE C (60.2X63.7X2)
C RING (59.6X67.2X2)
# 13

09263-20029-000

0926320029000
ROLLER BEARING KOYO
DISCONTINUED
Non disponible
# 14

04221-07129-000
0422107129000

0422107129000
BOULON 7X12
PIN 16X10
# 15

24741-44000-000
2474144000000

2474144000000
TOLE FIXATION DE ROULEMENT
PLATE, COUNTERSHAFT BEARING
Non disponible
# 16

02122-06168-000

02122-06167-000
 0212206168000
VIS M6X16
.SCREW
# 17

24100-44810-000

2410044810000
ARBRE PRIMAIRE AVEC ROULEMENT
DRIVESHAFT
Non disponible
# 18

24310-47000-000
2431047000000

2431047000000
PIGNON BOITE A VIT. 1.V. SEC
DISCONTINUED
Non disponible
# 19

08211-20341-000
0821120341000

0821120341000
RONDELLE DE SURETE
WASHER
# 20

24320-44002-000
2432044002000

2432044002000
PIGNON BOITE A VIT. 2.V. SEC
PIGNON 2EME
Non disponible
# 21

08211-25321-000
0821125321000

0821125321000
RONDELLE 25X32X1
WASHER
# 22

09380-25010-000
0938025010000

0938025010000
ANNEAU RETENUE
CIRCLIP
# 23

24330-47000-000
2433047000000

2433047000000
PIGNON BOITE A VIT. 3.V. SEC.
PIGNON 3EME
Non disponible
# 24

09167-25012-000
0916725012000

0916725012000
TOLE DE SURETE 25.1X31X1
WASHER
# 25

09167-25013-000
0916725013000

0916725013000
RONDELLE DE PIGNON 25.1X41X1.5
LOCK WASHER
# 26

09380-25010-000
0938025010000

0938025010000
ANNEAU RETENUE
CIRCLIP
# 27

24340-47000-000
2434047000000

2434047000000
PIGNON BOITE A VIT. 4.V. SEC
PIGNON 4EME
Non disponible
# 28

09167-25012-000
0916725012000

0916725012000
TOLE DE SURETE 25.1X31X1
WASHER
# 29

09169-25001-000
0916925001000

0916925001000
RONDELLE DE PIGNON 25.1X37X1
LOCK WASHER
# 30

09380-25010-000
0938025010000

0938025010000
ANNEAU RETENUE
CIRCLIP
# 31

24351-47001-000
2435147001000

2435147001000
PIGNON BOITE A VIT. 5.V. SEC
PIGNON
Non disponible
# 32

24361-47000-000

2436147000000
PIGNON BOITE A VIT. 6.V. SEC
DISCONTINUED
Non disponible
# 33

09390-62006-000

09390-62012-000
 0939062006000
BAGUE C (60.2X63.7X2)
C RING (59.6X67.2X2)
# 34

09283-32015-000
0928332015000

0928332015000
SIMMER 32X62X7
OIL SEAL
# 35

09263-20028-000

09263-20027-000
 0926320028000
BEARING, 20X34X17
BEARING, RH
# 36

09282-32002-000
0928232002000

0928232002000
SIMMER 32MM
OIL SEAL
# 37

27511-47000-000

27511-47B00-000
 2751147000000
PIGNON DE CHAINE 530-15D.
DISCONTINUED
# 38

09140-20009-000
0914020009000

0914020009000
NUT
# 39

09167-25011-000

09167-25019-000
 0916725011000
TOLE SURETE, PIGNON 25.3X41.6
LOCK WASHER
# 40

27600-47021-000

27600-24F20-120
 2760047021000
ATTACHE RAPIDE
DISCONTINUED
CHAIN ASSY (RK50GSVZ3M.120LE)
# 40

27600-47021-000

27620-24F20-000
 2760047021000
ATTACHE RAPIDE
DISCONTINUED
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au TRANSMISSION de votre Suzuki de GS. Nous restons à votre disposition pour toute question.
