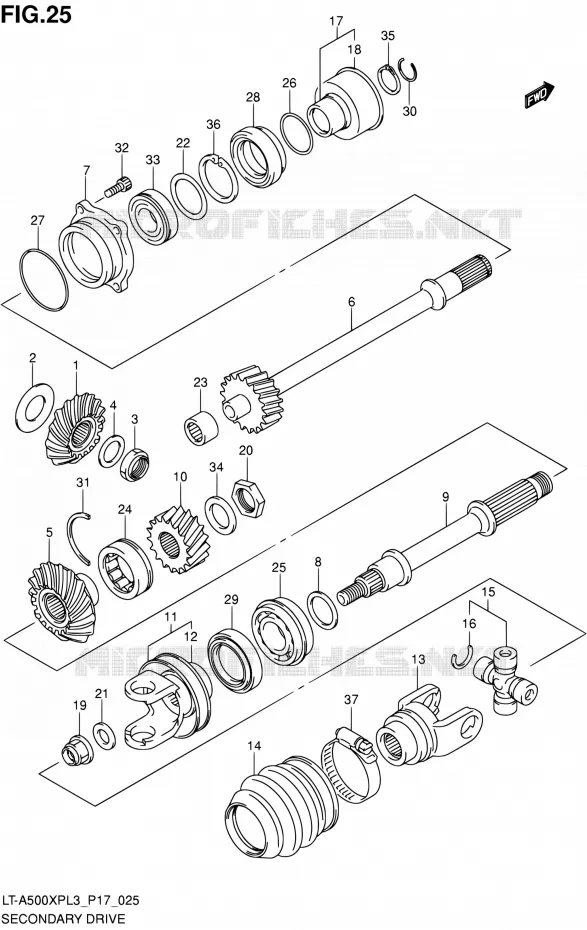

Vue éclatée

TRANSMISSION (2)

COUPLE CONIQUE POUR SUZUKI KINGQUAD 500 2013

ENSEMBLE SELECTEUR DE VITESSES

Numéros de pièces

GEAR. SEC DRIVE BEVEL
GEAR, SEC DRIVE BEVEL (NT:15)

24911-11H00-000 2491111H00000

150,33 €

Prix Unitaire TTC

SHIM SET, SEC DRIVE BEVEL

24935-03811-000 2493503811000

86,24 €

Prix Unitaire TTC

NUT 20 MM
NUT

09140-20012-000 0914020012000

3,45 €

Prix Unitaire TTC

WASHER, 22X32X1.0
SHIM (20X32X1)

09181-20223-000 0918120223000

3,03 €

Prix Unitaire TTC

GEAR. SEC DRIVEN BEVEL
GEAR, SEC DRIVEN BEVEL (NT:19)

24921-11H00-000 2492111H00000

173,83 €

Prix Unitaire TTC

SHAFT. SEC OUTPUT. FR
SHAFT, SEC OUTPUT, FR (NT:18)

24961-31H00-000

Non disponible

HOUSING, FR OUTPUT SHAFT

24965-31G00-000 2496531G00000

30,64 €

Prix Unitaire TTC

SHIM SET, SEC DRIVEN BEVEL

24945-03811-000 2494503811000

70,11 €

Prix Unitaire TTC

SHAFT, SEC OUTPUT, RR

24971-11H00-000 2497111H00000

189,95 €

Prix Unitaire TTC

GEAR, SEC DRIVEN OUTPUT SHAFT
GEAR, SEC DRIVEN OUTPUT (NT:18)

24972-31G20-000 2497231G20000

70,68 €

Prix Unitaire TTC

YOKE, RR DRIVE OUT

27130-31G10-000 2713031G10000

108,45 €

Prix Unitaire TTC

.FLANGE, OUTPUT YOKE

27592-31G30-000 2759231G30000

14,99 €

Prix Unitaire TTC

YOKE, PROP SHAFT

27141-31G00-000 2714131G00000

86,72 €

Prix Unitaire TTC

BOOT, RR PROP SHAFT

27153-31G00-000

27153-31G01-000

15,67 €

Prix Unitaire TTC

27200-73813-000
JOINT SET, UNIVERSAL

27200-73813-000

Non disponible

.CIRCLIP

09380-25005-000 0938025005000

1,89 €

Prix Unitaire TTC

COLLAR, FRONT DRIVE

27590-31G00-000 2759031G00000

36,63 €

Prix Unitaire TTC

OUTPUT OIL SEAL PLATE
.PLATE, OUTPUT OIL SEAL

27592-31G00-000 2759231G00000

10,20 €

Prix Unitaire TTC

ECROU 16MM
NUT

09159-16003-000 0915916003000

4,36 €

Prix Unitaire TTC

NUT. SEC DRIVEN OUTPUT
NUT

09159-22005-000 0915922005000

15,78 €

Prix Unitaire TTC

WASHER
WASHER (16X30X3)

09160-16026-000 0916016026000

4,80 €

Prix Unitaire TTC

SHIM, 40X52X1.0
SHIM (40X52X1)

09181-40195-000 0918140195000

5,65 €

Prix Unitaire TTC

BEARING. FR OUTPUT. RR
BEARING (25X37X17)

09263-25068-000 0926325068000

33,64 €

Prix Unitaire TTC

BEARING. SEC DRIVEN GEAR
BEARING (30X50X17)

09263-30050-000 0926330050000

45,77 €

Prix Unitaire TTC

BEARING, REAR OUTPUT SHAFT RR
BEARING (25X52X20.6)

09267-25014-000 0926725014000

74,23 €

Prix Unitaire TTC

O RING
O RING (D:1.9, ID:24.5)

09280-25005-000 0928025005000

3,33 €

Prix Unitaire TTC

O RING D:3.5 ID:56.6
O RING (D:3.5, ID:65.2)

09280-57002-000 0928057002000

3,59 €

Prix Unitaire TTC

OIL SEAL 34X52X14
OIL SEAL (34X52X9)

09283-34008-000 0928334008000

15,56 €

Prix Unitaire TTC

OIL SEAL 34X52X14
OIL SEAL (34X52X9)

09283-34008-000 0928334008000

15,56 €

Prix Unitaire TTC

CIRCLIP

09381-21002-000 0938121002000

1,95 €

Prix Unitaire TTC

C RING

09390-50002-000 0939050002000

2,69 €

Prix Unitaire TTC

BOLT

07130-0620A-000

07130-0620B-000

3,79 €

Prix Unitaire TTC

ROULEMENT A BILLE 25X52X15
BEARING (25X52X15)

09262-25003-000 0926225003000

25,53 €

Prix Unitaire TTC

WASHER. OUTPUT SHAFT
WASHER

08211-22365-000 0821122365000

4,26 €

Prix Unitaire TTC

CIRCLIP

08331-31259-000 0833131259000

2,20 €

Prix Unitaire TTC

CIRCLIP

08331-41529-000 0833141529000

4,80 €

Prix Unitaire TTC

CLAMP

09402-00512-000 0940200512000

11,77 €

Prix Unitaire TTC

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COUPLE CONIQUE de votre Suzuki de KINGQUAD. Nous restons à votre disposition pour toute question.
