Cylindrée

Modèle

Année

Finition

Catalogue pièces

Vue éclatée

EMBRAYAGE

TRANSMISSION POUR SUZUKI RG 500 1987

ENGRENAGE DEMARREUR

(1) 24121-20A01-000

ARBRE
COUNTER SHAFT (NT:11)

(2) 24221-20A01-000

PIGNON

(3) 24231-21A00-000

PIGNON
GEAR,3/4TH DRIVE (NG:21/23)

(4) 24251-21A00-000

PIGNON
GEAR,5TH DRIVE (NT:22)

(5) 09301-22002-000

DOUILLE
BUSH

(6) 24261-20A02-000

PIGNON

(7) 09301-22003-000

BUSH

(8) 09380-22009-000

CIRCLIP

(9) 08331-31229-000

CIRCLIP

(10) 24741-20A00-000

TOLE FIXATION DE ROULEMENT
WASHER

(11) 02122-06167-000

VIS M6X16
SCREW

(12) 09267-25002-000

BALL BEARING NTN
BEARING,RH

(13) 08110-62030-000

ROULEMENT A BILLE 17X40X12
BALL BEARING 17X40X12

(14) 24131-20A00-000

ARBRE
DRIVESHAFT

(15) 24310-20A02-000

PIGNON
PIGNON 1ERE

(16) KIT24320-20A00

KIT24320-20A00
PIGNON 2EME

(16) 24320-21A10-000

PIGNON,2IEME
PIGNON 2EME

(17) 09167-25023-000

WASHER
GEAR,3RD DRIVEN (NT:29)

(18) 09167-25023-000

WASHER
GEAR,4TH DRIVEN (NT:27)

(19) 24351-21A10-000

PIGNON
PIGNON DE 5EME

(20) 24361-21A11-000

PIGNON
PIGNON DE 6EME (NT:22)

(21) 09181-20223-000

WASHER,22X32X1.0
THRUST WASHER

(22) 09167-25013-000

RONDELLE DE PIGNON 25.1X41X1.5
LOCK WASHER

(23) 09169-25001-000

RONDELLE DE PIGNON 25.1X37X1
WASHER

(24) 09380-25003-000

ANNEAU RETENUE
CIRCLIP

(25) 09167-25012-000

TOLE DE SURETE 25.1X31X1
LOCK WASHER

(26) 08170-62040-000

BEARING,20X47X14
BEARING,RH

(27) 09262-25073-000

ROULEMENT A BILLE 25X62X17
BALL BEARING 17X40X12

(28) 09283-32003-000

SIMMER 32X42X6
OIL SEAL (32X42X6)

(29) 27510-21A10-000

PIGNON DE CHAINE 530-16D.R750V
SPROCKET,ENGINE (NT:16)

(30) 09159-20004-000

ECROU 20MM
NUT

(31) 09167-25019-000

TOLE SURETE, PIGNON 25.3X41.6
LOCK WASHER

(32) 09180-25076-000

SPACER

(33) 09280-25001-000

JOINT TORIQUE D: 1.0, ID: 24.5
O RING (D:1,ID:24.5)

(34) 27600-24F20-108

ATTACHE RAPIDE
CHAIN,DRIVE (106LE)
CHAIN ASSY,DRIVE

(34) 27620-24F20-000

ATTACHE RAPIDE
CHAIN,DRIVE (106LE)

	Référence	Désignation	Qté
# 1	24121-20A01-000 2412120A01000 2412120A01000	ARBRE COUNTER SHAFT (NT:11)	Non disponible	0,00 €
# 2	24221-20A01-000 2422120A01000 2422120A01000	PIGNON	Non disponible	0,00 €
# 3	24231-20A01-000 2423120A01000	PIGNON GEAR, 3/4TH DRIVE (NG:21/23)	Non disponible	0,00 €
# 4	24251-20A01-000 2425120A01000	PIGNON GEAR, 5TH DRIVE (NT:22)	Non disponible	0,00 €
# 5	09301-22002-000 0930122002000 0930122002000	DOUILLE BUSH	9,52 €
# 6	24261-20A02-000 2426120A02000 2426120A02000	PIGNON	Non disponible	0,00 €
# 7	09301-22003-000 0930122003000 0930122003000	BUSH	17,55 €
# 8	09380-22009-000 0938022009000 0938022009000	CIRCLIP	2,73 €
# 9	08331-11229-000 08331-31229-000 0833111229000	CIRCLIP	2,29 €
# 10	24741-20A00-000 2474120A00000 2474120A00000	TOLE FIXATION DE ROULEMENT WASHER	5,99 €
# 11	02122-06167-000 0212206167000 0212206167000	VIS M6X16 SCREW	2,04 €

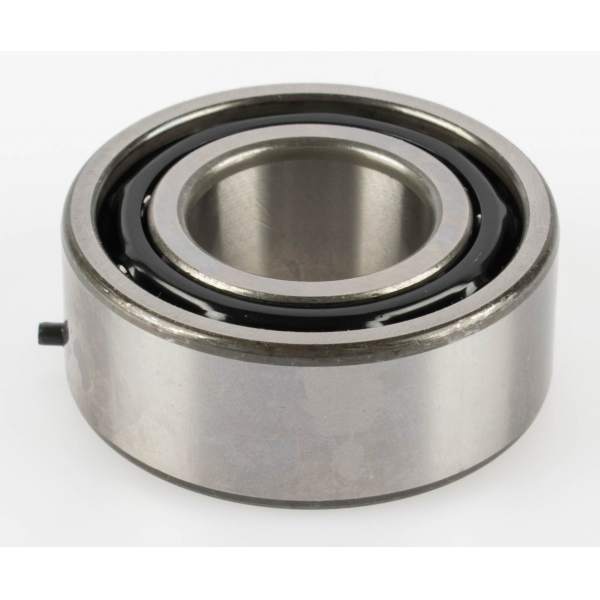

# 12	09267-25002-000 0926725002000 0926725002000	BALL BEARING NTN BEARING, RH	Non disponible	0,00 €
# 13	08110-62030-000 0811062030000 0811062030000	ROULEMENT A BILLE 17X40X12 BALL BEARING 17X40X12	15,66 €
# 14	24131-20A00-000 2413120A00000 2413120A00000	ARBRE DRIVESHAFT	Non disponible	0,00 €
# 15	24310-20A02-000 2431020A02000 2431020A02000	PIGNON PIGNON 1ERE	Non disponible	0,00 €
# 16	24320-20A00-000 2432020A00000	KIT24320-20A00 PIGNON 2EME	Non disponible	0,00 €

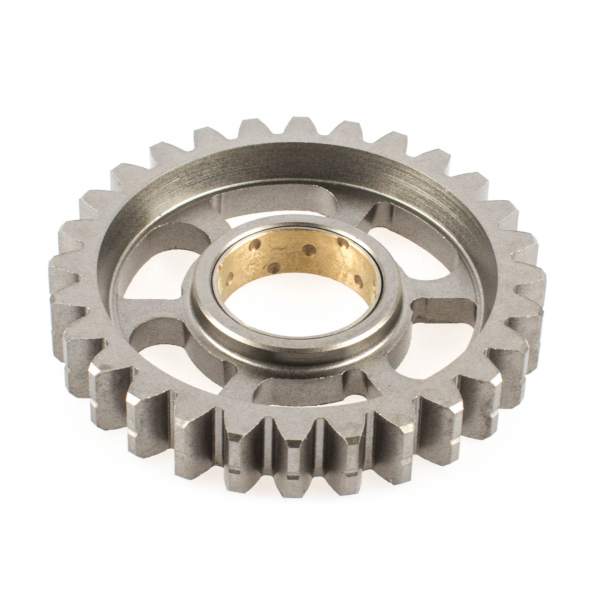

# 16	24320-21A10-000 2432021A10000 2432021A10000	PIGNON, 2IEME PIGNON 2EME	Non disponible	0,00 €
# 17	24330-20A00-000 09167-25023-000 2433020A00000	WASHER GEAR, 3RD DRIVEN (NT:29)	6,23 €
# 18	24340-20A00-000 09167-25023-000 2434020A00000	WASHER GEAR, 4TH DRIVEN (NT:27)	6,23 €
# 19	24351-21A00-000 2435121A00000	PIGNON PIGNON DE 5EME	Non disponible	0,00 €
# 20	24361-21A00-000 2436121A00000	PIGNON PIGNON DE 6EME (NT:22)	Non disponible	0,00 €
# 21	08211-20321-000 09181-20223-000 0821120321000	WASHER, 22X32X1.0 THRUST WASHER	3,17 €
# 22	09167-25013-000 0916725013000 0916725013000	RONDELLE DE PIGNON 25.1X41X1.5 LOCK WASHER	3,06 €
# 23	09169-25001-000 0916925001000 0916925001000	RONDELLE DE PIGNON 25.1X37X1 WASHER	2,62 €
# 24	09380-25003-000 0938025003000 0938025003000	ANNEAU RETENUE CIRCLIP	3,73 €
# 25	09167-25012-000 0916725012000 0916725012000	TOLE DE SURETE 25.1X31X1 LOCK WASHER	3,42 €
# 26	09262-20078-000 08170-62040-000 0926220078000	BEARING, 20X47X14 BEARING, RH	22,89 €
# 27	08113-63050-000 09262-25073-000 0811363050000	ROULEMENT A BILLE 25X62X17 BALL BEARING 17X40X12	28,13 €

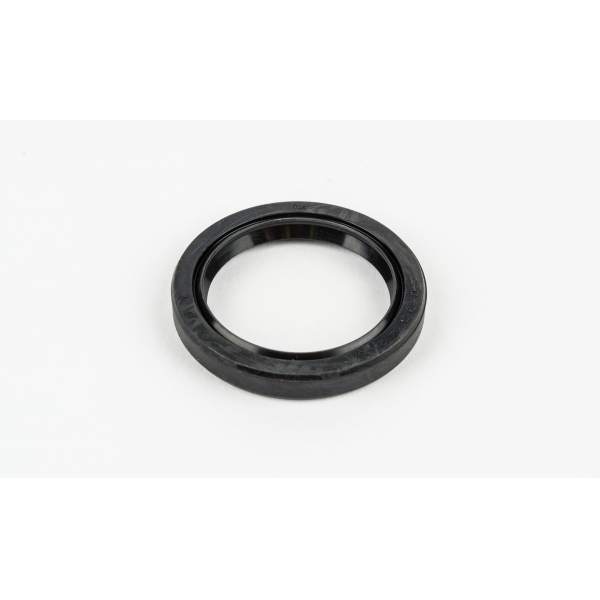

# 28	09283-32003-000 0928332003000 0928332003000	SIMMER 32X42X6 OIL SEAL (32X42X6)	8,70 €
# 29	27510-21A00-000 2751021A00000	PIGNON DE CHAINE 530-16D.R750V SPROCKET, ENGINE (NT:16)	Non disponible	0,00 €
# 30	09159-20001-000 09159-20004-000 0915920001000	ECROU 20MM NUT	13,02 €
# 31	09167-25019-000 0916725019000 0916725019000	TOLE SURETE, PIGNON 25.3X41.6 LOCK WASHER	2,15 €

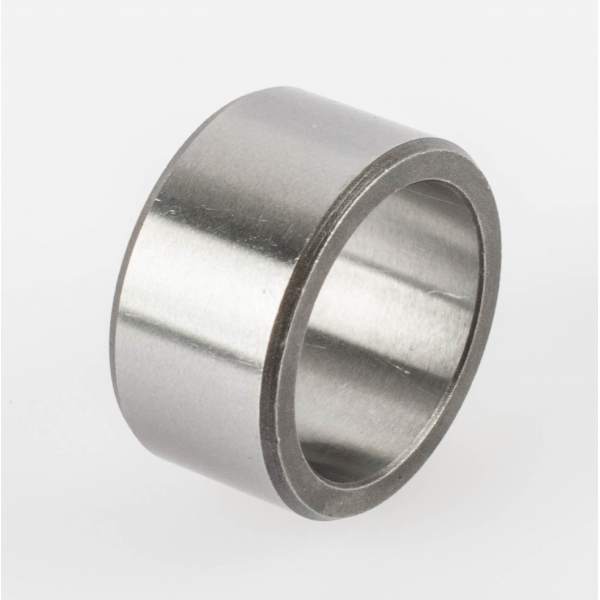

# 32	09180-25076-000 0918025076000 0918025076000	SPACER	Non disponible	0,00 €
# 33	09280-25001-000 0928025001000 0928025001000	JOINT TORIQUE D: 1.0, ID: 24.5 O RING (D:1, ID:24.5)	2,26 €
# 34	27600-27A00-106 27600-24F20-108 2760027A00106	ATTACHE RAPIDE CHAIN, DRIVE (106LE) CHAIN ASSY, DRIVE	265,68 €
# 34	27600-27A00-106 27620-24F20-000 2760027A00106	ATTACHE RAPIDE CHAIN, DRIVE (106LE)	14,29 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
