RESERVOIR D'ESSENCE (MODELE V) REFER TO FIG.33A(F-7) FOR MODEL W/X

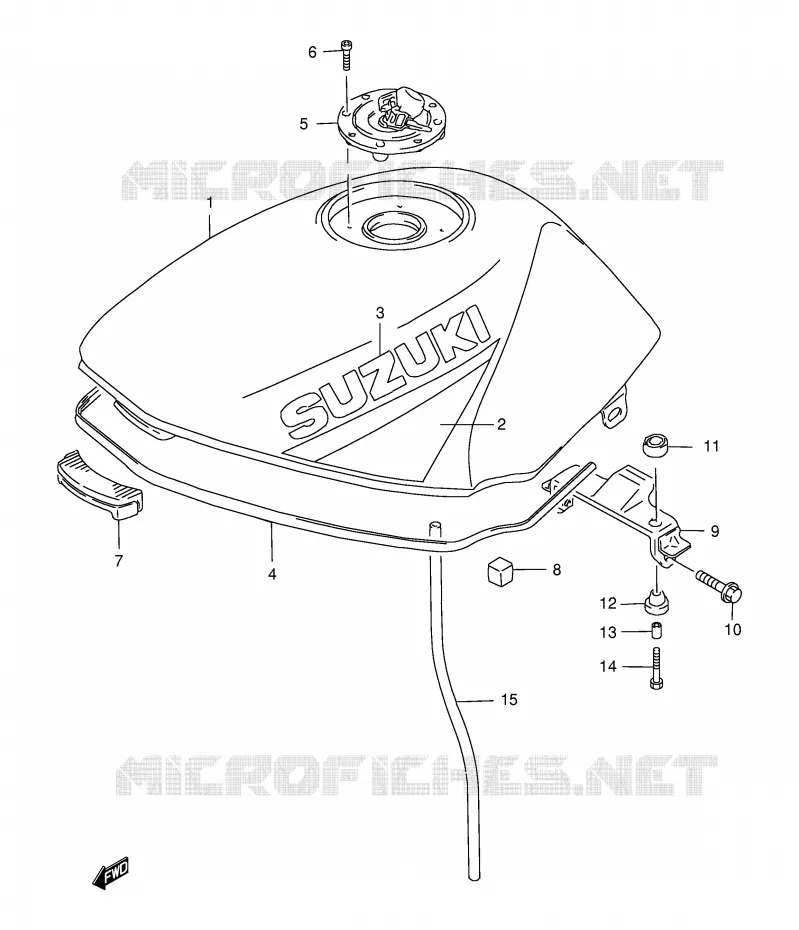

RESERVOIR D'ESSENCE (MODELE W / X) POUR SUZUKI GS-E 500 1997

RESERVOIR D'ESSENCE (MODELE Y)

(1) 44100-01DN0-Y0W

RESERVOIR D'ESSENCE
RESERVOIR (ORANGE)

(1) 44100-01DA0-Z94

TANK ASSY,FUEL
RESERVOIR (ORANGE)

(1) 44100-01DN0-163

RESERVOIR JAUNE
TANK ASSY, FUEL (YELLOW)

(1) 44100-01DA0-19A

44100-01DA0-19A
TANK ASSY, FUEL (RED)

(1) 44100-01DA0-1LF

44100-01DA0-1LF
TANK ASSY, FUEL (BLUE)

(1) 44100-01DN0-33J

RESERVOIR
TANK GS500E/L

(1) 44100-01DA0-Y98

TANK ASSY,FUEL
TANK GS500E/M

(1) 44100-01DB0-163

TANK ASSY, FUEL (YELLOW)

(1) 44100-01DB0-19A

TANK ASSY, FUEL (RED)

(1) 44100-01DB0-1LF

TANK ASSY, FUEL (BLUE)

(1) 44100-01DB0-33J

TANK ASSY.FUEL
TANK GS500E/L

(1) 44100-01DB0-Y0W

TANK ASSY.FUEL
RESERVOIR (ORANGE)

(1) 44100-01DB0-Y98

RESERVOIR D'ESSENCE
TANK GS500E/M

(1) 44110-01D13-YD8

TANK,FUEL
RESERVOIR (ORANGE)

(2) 68110-01D80-J5Y

TAPE SET GS500E/W
TAPE SET, FUEL TANK

(2) 68110-01D80-E88

EMBLEME
TAPE SET, FUEL TANK

(2) 68110-01D80-J5W

TAPE SET GS500E/W
TAPE SET, FUEL TANK

(3) 68111-12C30-13L

EMBLEME
EMBLEM, FUEL TANK (SILVER)

(3) 68111-12C30-20H

EMBLEME
EMBLEM, FUEL TANK (SILVER)

(3) 68111-12C30-33J

EMBLEME
EMBLEM, FUEL TANK (BLACK)

(4) 68241-04X50-00B

PROTECTION DE BORD, RESERVOIR
MOLDING, FRONT TANK

(5) 44201-01833-000

SET FUEL TANK FILLER
BOUCHON DE RESERVOIR

(6) 09106-05017-000

VIS 5X20
BOLT

(7) 44511-34A00-000

CAOUTCHOUC RESERV.D'ESS.AVANT
CUSHION, FRONT

(8) 44545-48B10-000

CAOUTCHOUC AMORTI DE RESERVOIR
CAOUTCHOUC

(9) 44550-01D01-000

SUPPORT
BRACKET, REAR

(10) 01550-0840A-000

BOLT

(11) 09320-14017-000

SILENTBLOC
CUSHION

(12) 09320-10038-000

SILENTBLOC
CUSHION

(13) 09180-06271-000

ENTRETOISE 6.5X9X18
RONDELLE

(14) 09116-06172-000

VIS FIXATION RESERV.D'ESSENCE
BOLT

(15) 44423-01D00-000

HOSE,WATER DRAIN
TUYAU

	Référence	Désignation	Qté
# 1	44100-01DA0-Y0W 44100-01DN0-Y0W 4410001DA0Y0W	RESERVOIR D'ESSENCE RESERVOIR (ORANGE)	661,51 €
# 1	44100-01DA0-Z94 4410001DA0Z94 4410001DA0Z94	TANK ASSY, FUEL RESERVOIR (ORANGE)	652,15 €
# 1	44100-01DA0-163 4410001DA0163	RESERVOIR JAUNE TANK ASSY, FUEL (YELLOW)	Non disponible	0,00 €
# 1	44100-01DA0-19A 4410001DA019A 4410001DA019A	44100-01DA0-19A TANK ASSY, FUEL (RED)	Non disponible	0,00 €
# 1	44100-01DA0-1LF 4410001DA01LF 4410001DA01LF	44100-01DA0-1LF TANK ASSY, FUEL (BLUE)	Non disponible	0,00 €
# 1	44100-01DA0-33J 4410001DA033J	RESERVOIR TANK GS500E/L	Non disponible	0,00 €
# 1	44100-01DA0-Y98 4410001DA0Y98 4410001DA0Y98	TANK ASSY, FUEL TANK GS500E/M	Non disponible	0,00 €
# 1	44100-01DB0-163 4410001DB0163 4410001DB0163	TANK ASSY, FUEL (YELLOW)	Non disponible	0,00 €
# 1	44100-01DB0-19A 4410001DB019A 4410001DB019A	TANK ASSY, FUEL (RED)	Non disponible	0,00 €
# 1	44100-01DB0-1LF 4410001DB01LF 4410001DB01LF	TANK ASSY, FUEL (BLUE)	Non disponible	0,00 €
# 1	44100-01DB0-33J 4410001DB033J 4410001DB033J	TANK ASSY.FUEL TANK GS500E/L	Non disponible	0,00 €
# 1	44100-01DB0-Y0W 4410001DB0Y0W 4410001DB0Y0W	TANK ASSY.FUEL RESERVOIR (ORANGE)	Non disponible	0,00 €
# 1	44100-01DB0-Y98 4410001DB0Y98 4410001DB0Y98	RESERVOIR D'ESSENCE TANK GS500E/M	Non disponible	0,00 €
# 1	44100-01DB0-Z94 4410001DB0Z94	TANK, FUEL RESERVOIR (ORANGE)	Non disponible	0,00 €
# 2	68110-01D50-J5Y 68110-01D80-J5Y 6811001D50J5Y	TAPE SET GS500E/W TAPE SET, FUEL TANK	63,80 €
# 2	68110-01D50-E88 6811001D50E88	EMBLEME TAPE SET, FUEL TANK	Non disponible	0,00 €
# 2	68110-01D50-J5W 6811001D50J5W	TAPE SET GS500E/W TAPE SET, FUEL TANK	Non disponible	0,00 €
# 3	68111-12C00-13L 6811112C0013L	EMBLEME EMBLEM, FUEL TANK (SILVER)	Non disponible	0,00 €
# 3	68111-12C00-20H 6811112C0020H	EMBLEME EMBLEM, FUEL TANK (SILVER)	Non disponible	0,00 €
# 3	68111-12C00-33J 6811112C0033J	EMBLEME EMBLEM, FUEL TANK (BLACK)	Non disponible	0,00 €
# 4	68241-04X50-00B 6824104X5000B 6824104X5000B	PROTECTION DE BORD, RESERVOIR MOLDING, FRONT TANK	27,13 €
# 5	44201-01832-000 44201-01833-000 4420101832000	SET FUEL TANK FILLER BOUCHON DE RESERVOIR	183,32 €
# 6	09106-05017-000 0910605017000 0910605017000	VIS 5X20 BOLT	3,08 €
# 7	44511-34A00-000 4451134A00000 4451134A00000	CAOUTCHOUC RESERV.D'ESS.AVANT CUSHION, FRONT	10,88 €
# 8	44545-48B10-000 4454548B10000 4454548B10000	CAOUTCHOUC AMORTI DE RESERVOIR CAOUTCHOUC	8,20 €
# 9	44550-01D00-000 44550-01D01-000 4455001D00000	SUPPORT BRACKET, REAR	23,79 €
# 10	01550-08403-000 01550-0840A-000 0155008403000	BOLT	3,97 €
# 11	09320-14017-000 0932014017000 0932014017000	SILENTBLOC CUSHION	Non disponible	0,00 €
# 12	09320-10038-000 0932010038000 0932010038000	SILENTBLOC CUSHION	Non disponible	0,00 €
# 13	09180-06271-000 0918006271000 0918006271000	ENTRETOISE 6.5X9X18 RONDELLE	Non disponible	0,00 €
# 14	09116-06172-000 0911606172000 0911606172000	VIS FIXATION RESERV.D'ESSENCE BOLT	3,30 €
# 15	44423-01D00-000 4442301D00000	HOSE, WATER DRAIN TUYAU	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au RESERVOIR D'ESSENCE (MODELE W/X) de votre Suzuki GSE 500 de GS-E. Nous restons à votre disposition pour toute question.
