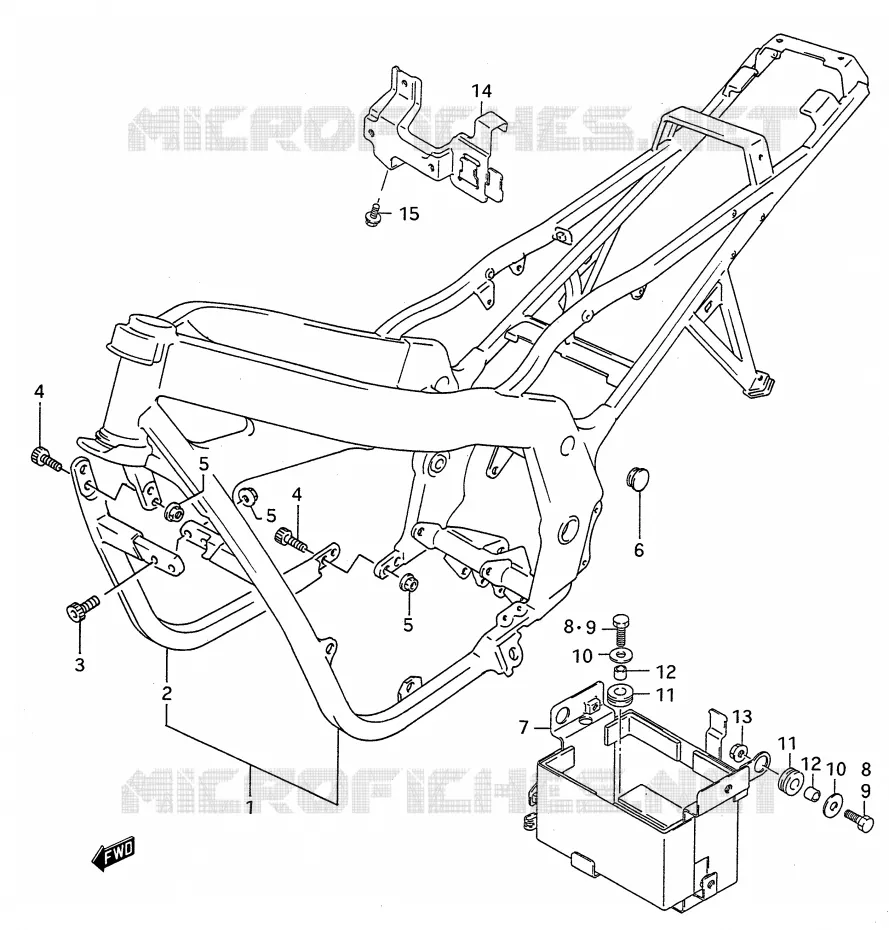

Vue éclatée

CADRE POUR SUZUKI GS-E 500 1996

REPOSE PIED

(1) 41102-01840-0FP

FRAME SET
FRAME SET (SILVER)

(1) 41102-01860-0FP

CADRE

(1) 41102-01871-13L

CADRE NU ARGENT GS500ER
FRAME SET (SILVER)

(1) 41102-01871-17U

FRAME SET (GRAY)

(2) 41140-01D00-0FP

FRAME DOWN TUBE
TUBE, FRAME DOWN (SILVER)

(2) 41140-01D20-0FP

TUBE.FRAME DOWN.R
.TUBE, FRAME DOWN (SILVER)

(3) 07130-10357-000

BOLT
BOLT, UPPER

(4) 07130-10307-000

BOLT

(4) 07130-10307-000

BOLT

(4) 01550-10357-000

VIS 10X35MM
BOLT

(4) 01550-10357-000

VIS 10X35MM
BOLT

(5) 08319-31107-000

ECROU M10
NUT

(5) 08319-31107-000

ECROU M10
NUT

(5) 08319-31107-000

ECROU M10
NUT

(6) 43585-01D00-000

CAP,BODY FRAME
CAP

(7) 41540-01D10-000

HOLDER, BATTERY

(7) 41540-01D31-000

SUPPORT
HOLDER, BATTERY

(8) 01500-0620A-000

BOLT. GEAR SHIFT LINK
VIS

(8) 01500-0620A-000

BOLT. GEAR SHIFT LINK
VIS

(8) 01500-0620A-000

BOLT. GEAR SHIFT LINK
VIS
BOLT. GEAR SHIFT LINK

(8) 01500-0620A-000

BOLT. GEAR SHIFT LINK
VIS
BOLT. GEAR SHIFT LINK

(8) 01500-0616A-000

BOLT
VIS

(8) 01500-0616A-000

BOLT
VIS

(8) 01500-0616A-000

BOLT
VIS
BOLT

(8) 01500-0616A-000

BOLT
VIS
BOLT

(9) 09116-06167-000

VIS 6X20MM
BOLT, UPPER

(9) 09116-06167-000

VIS 6X20MM
BOLT, UPPER

(9) 09116-06167-000

VIS 6X20MM
BOLT, UPPER
VIS 6X20MM

(9) 09116-06167-000

VIS 6X20MM
BOLT, UPPER
VIS 6X20MM

(10) 09160-06088-000

RONDELLE 6.5X20X1.6
WASHER,COVER FRO

(10) 09160-06088-000

RONDELLE 6.5X20X1.6
WASHER,COVER FRO

(10) 09160-06088-000

RONDELLE 6.5X20X1.6
WASHER,COVER FRO
RONDELLE 6.5X20X1.6

(10) 09160-06088-000

RONDELLE 6.5X20X1.6
WASHER,COVER FRO
RONDELLE 6.5X20X1.6

(11) 09320-08510-000

CUSHION (8.5X20X8)

(11) 09320-08510-000

CUSHION (8.5X20X8)

(11) 09320-08510-000

CUSHION (8.5X20X8)
CUSHION(8.5X20X8)

(11) 09320-08510-000

CUSHION (8.5X20X8)
CUSHION(8.5X20X8)

(11) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION

(11) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION

(11) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION
CUSHION(8.5X20X8)

(11) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION
CUSHION(8.5X20X8)

(12) 09180-06038-000

DOUILLE 6.1X9X7.5
RONDELLE

(12) 09180-06038-000

DOUILLE 6.1X9X7.5
RONDELLE

(12) 09180-06103-000

DOUILLE 6.2X9X7.5
RONDELLE

(12) 09180-06103-000

DOUILLE 6.2X9X7.5
RONDELLE

(13) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(14) 47410-01D00-000

PLAQUE SUPPORT, PIECES ELECTR.
SUPPORT BATTERIE

(15) 01550-06167-000

BOLT

	Référence	Désignation	Qté
# 1	41102-01820-0FP 41102018200FP	FRAME SET FRAME SET (SILVER)	Non disponible	0,00 €
# 1	41102-01860-0FP 41102018600FP 41102018600FP	CADRE	Non disponible	0,00 €
# 1	41102-01870-13L 411020187013L	CADRE NU ARGENT GS500ER FRAME SET (SILVER)	Non disponible	0,00 €
# 1	41102-01871-17U 411020187117U 411020187117U	FRAME SET (GRAY)	Non disponible	0,00 €
# 2	41140-01D00-0FP 4114001D000FP 4114001D000FP	FRAME DOWN TUBE TUBE, FRAME DOWN (SILVER)	Non disponible	0,00 €
# 2	41140-01D20-0FP 4114001D200FP 4114001D200FP	TUBE.FRAME DOWN.R .TUBE, FRAME DOWN (SILVER)	Non disponible	0,00 €
# 3	07130-10357-000 0713010357000 0713010357000	BOLT BOLT, UPPER	4,97 €
# 4	01550-10357-000 0155010357000 0155010357000	VIS 10X35MM BOLT	4,35 €
# 4	07130-10307-000 0713010307000 0713010307000	BOLT	4,90 €
# 5	08319-31107-000 0831931107000 0831931107000	ECROU M10 NUT	2,91 €
# 6	43585-01D00-000 4358501D00000 4358501D00000	CAP, BODY FRAME CAP	8,50 €
# 7	41540-01D10-000 4154001D10000 4154001D10000	HOLDER, BATTERY	Non disponible	0,00 €
# 7	41540-01D20-000 4154001D20000	SUPPORT HOLDER, BATTERY	Non disponible	0,00 €
# 8	01500-06163-000 01500-0616A-000 0150006163000	BOLT VIS	1,95 €
# 8	01500-06203-000 01500-0620A-000 0150006203000	BOLT. GEAR SHIFT LINK VIS	1,97 €
# 9	09116-06083-000 09116-06167-000 0911606083000	VIS 6X20MM BOLT, UPPER	2,93 €
# 10	09160-06059-000 09160-06088-000 0916006059000	RONDELLE 6.5X20X1.6 WASHER, COVER FRO	2,17 €
# 11	09320-08007-000 09320-08510-000 0932008007000	CUSHION (8.5X20X8)	3,15 €
# 12	09180-06038-000 0918006038000 0918006038000	DOUILLE 6.1X9X7.5 RONDELLE	2,13 €
# 12	09180-06103-000 0918006103000 0918006103000	DOUILLE 6.2X9X7.5 RONDELLE	Non disponible	0,00 €
# 13	08316-10063-000 08319-31067-000 0831610063000	ECROU 6MM CHROMEE NUT	2,53 €
# 14	47410-01D00-000 4741001D00000 4741001D00000	PLAQUE SUPPORT, PIECES ELECTR. SUPPORT BATTERIE	16,09 €
# 15	01550-06167-000 0155006167000 0155006167000	BOLT	2,17 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE de votre Suzuki GSE 500 de GS-E. Nous restons à votre disposition pour toute question.
