CARENAGES ARRIERE (MODELE K / L) REFER TO FIG.35A(I-4) FOR MODEL M

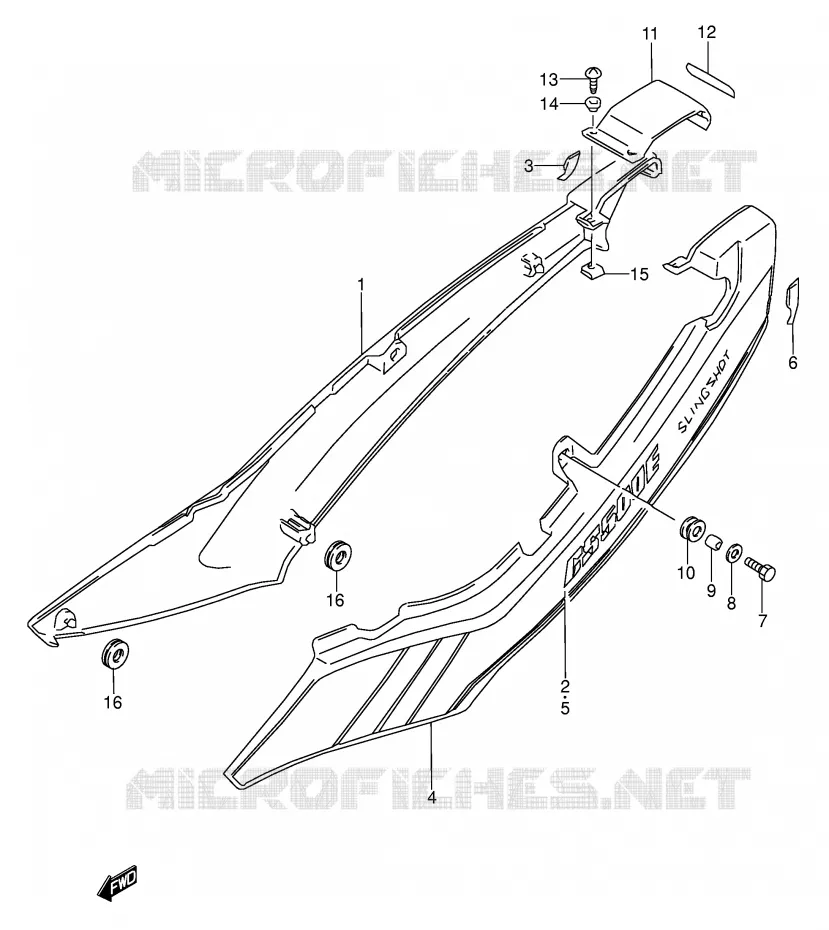

CARENAGES ARRIERE (MODELE M) POUR SUZUKI GS-E 500 1995

CARENAGES ARRIERE (MODELE N) REFER TO FIG.35C(I-6) FOR MODEL P

(1) 47110-01D50-0FL

COVER GS500E/M
COVER, FRAME RH (GREEN)

(1) 47110-01D50-0ZK

CARTER LATERAL
COVER, FRAME RH (BLUE)

(1) 47110-01D50-28V

CARTER LATERAL
COVER, FRAME RH (RED)

(1) 47111-01D00-33J

CARTER LATERAL
COVER, FRAME RH (BLACK)

(2) 68130-01D41-F95

CONJ.AUTOCOLANTES
TAPE SET, RH

(2) 68130-01D41-F93

EMBLEME
TAPE SET, RH

(2) 68130-01D41-F94

TAPE SET,FRAME COVER,R
TAPE SET, RH

(2) 68130-01D41-F96

EMBLEME
TAPE SET, RH

(3) 47119-01D00-000

CAOUTCHOUC AMORTI DROITE
PROTECTOR, RH

(4) 47210-01D50-0FL

COVER GS500E/M
COVER, FRAME LH (GREEN)

(4) 47210-01D50-0ZK

CARTER LATERAL
COVER, FRAME LH (BLUE)

(4) 47210-01D50-28V

CARTER LATERAL
COVER, FRAME LH (RED)

(4) 47211-01D00-000

COVER.FRAME.L
COVER, FRAME LH (BLACK)

(5) 68140-01D41-F94

TAPE SET,FRAME COVER,L
TAPE SET, LH

(5) 68140-01D41-F93

EMBLEME
TAPE SET, LH

(5) 68140-01D41-F95

TAPE SET,FRAME COVER,L
TAPE SET, LH

(5) 68140-01D41-F96

TAPE SET,FRAME COVER
TAPE SET, LH

(6) 47219-01D00-000

PROTECTOR.FRAME COVER.L
PROTECTOR, LH

(7) 09128-06006-000

VIS 6MM
BOLT, STARTING MOTOR (6X20)

(8) 09160-06109-000

WASHER 6.5X18X1.6
WASHER, FRONT FENDER REAR

(9) 09180-06283-000

SPACER,6.5X10X7
ENTRETOISE *

(10) 09320-09016-000

SILENTBLOC
CUSHION

(11) 47215-01D00-000

COUVERCLE
COVER, FRAME CENTER (GREEN)

(11) 47310-01D20-33J

FRAME LH COVER
COVER COMP,FRAME CENTER

(12) 68166-01D00-0JW

EMBLEME 'SUZUKI' BLANC
EMBLEM (SILVER)

(13) 03241-0512A-000

SCREW
SCREW, PANEL REAR (5X12)

(14) 09161-05017-000

RONDELLE
WASHER

(15) 09148-05013-000

TOLE RESSORT 5MM
NUT

(16) 09320-08513-000

CUSHION AN650K4 (8X26X7)
CUSHION

(16) 09320-08513-000

CUSHION AN650K4 (8X26X7)
CUSHION

	Référence	Désignation	Qté
# 1	47110-01D50-0FL 4711001D500FL 4711001D500FL	COVER GS500E/M COVER, FRAME RH (GREEN)	Non disponible	0,00 €
# 1	47110-01D50-0ZK 4711001D500ZK 4711001D500ZK	CARTER LATERAL COVER, FRAME RH (BLUE)	Non disponible	0,00 €
# 1	47110-01D50-28V 4711001D5028V 4711001D5028V	CARTER LATERAL COVER, FRAME RH (RED)	Non disponible	0,00 €
# 1	47110-01D50-33J 4711001D5033J	CARTER LATERAL COVER, FRAME RH (BLACK)	Non disponible	0,00 €
# 2	68130-01D41-F95 6813001D41F95 6813001D41F95	CONJ.AUTOCOLANTES TAPE SET, RH	92,39 €
# 2	68130-01D41-F93 6813001D41F93 6813001D41F93	EMBLEME TAPE SET, RH	Non disponible	0,00 €
# 2	68130-01D41-F94 6813001D41F94 6813001D41F94	TAPE SET, FRAME COVER, R TAPE SET, RH	Non disponible	0,00 €
# 2	68130-01D41-F96 6813001D41F96 6813001D41F96	EMBLEME TAPE SET, RH	Non disponible	0,00 €
# 3	47119-01D00-000 4711901D00000 4711901D00000	CAOUTCHOUC AMORTI DROITE PROTECTOR, RH	Non disponible	0,00 €
# 4	47210-01D50-0FL 4721001D500FL 4721001D500FL	COVER GS500E/M COVER, FRAME LH (GREEN)	Non disponible	0,00 €
# 4	47210-01D50-0ZK 4721001D500ZK 4721001D500ZK	CARTER LATERAL COVER, FRAME LH (BLUE)	Non disponible	0,00 €
# 4	47210-01D50-28V 4721001D5028V 4721001D5028V	CARTER LATERAL COVER, FRAME LH (RED)	Non disponible	0,00 €
# 4	47210-01D50-33J 4721001D5033J	COVER.FRAME.L COVER, FRAME LH (BLACK)	Non disponible	0,00 €
# 5	68140-01D41-F94 6814001D41F94 6814001D41F94	TAPE SET, FRAME COVER, L TAPE SET, LH	92,39 €
# 5	68140-01D41-F93 6814001D41F93 6814001D41F93	EMBLEME TAPE SET, LH	Non disponible	0,00 €
# 5	68140-01D41-F95 6814001D41F95 6814001D41F95	TAPE SET, FRAME COVER, L TAPE SET, LH	Non disponible	0,00 €
# 5	68140-01D41-F96 6814001D41F96 6814001D41F96	TAPE SET, FRAME COVER TAPE SET, LH	Non disponible	0,00 €
# 6	47219-01D00-000 4721901D00000 4721901D00000	PROTECTOR.FRAME COVER.L PROTECTOR, LH	Non disponible	0,00 €
# 7	09128-06006-000 0912806006000 0912806006000	VIS 6MM BOLT, STARTING MOTOR (6X20)	1,89 €
# 8	09160-06057-000 09160-06109-000 0916006057000	WASHER 6.5X18X1.6 WASHER, FRONT FENDER REAR	2,62 €
# 9	09180-06011-000 09180-06283-000 0918006011000	SPACER, 6.5X10X7 ENTRETOISE *	2,60 €
# 10	09320-09016-000 0932009016000 0932009016000	SILENTBLOC CUSHION	Non disponible	0,00 €
# 11	47310-01D20-0FL 4731001D200FL	COUVERCLE COVER, FRAME CENTER (GREEN)	Non disponible	0,00 €
# 11	47310-01D20-33J 4731001D2033J 4731001D2033J	FRAME LH COVER COVER COMP, FRAME CENTER	Non disponible	0,00 €
# 12	68166-01D00-0FP 68166-01D00-0JW 6816601D000FP	EMBLEME 'SUZUKI' BLANC EMBLEM (SILVER)	7,92 €
# 13	03242-05124-000 03241-0512A-000 0324205124000	SCREW SCREW, PANEL REAR (5X12)	1,62 €
# 14	09161-05017-000 0916105017000 0916105017000	RONDELLE WASHER	Non disponible	0,00 €
# 15	09148-05004-000 09148-05013-000 0914805004000	TOLE RESSORT 5MM NUT	2,31 €
# 16	09320-08018-000 0932008018000	CUSHION AN650K4 (8X26X7) CUSHION	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARENAGES ARRIERE (MODELE M) de votre Suzuki GSE 500 de GS-E. Nous restons à votre disposition pour toute question.
