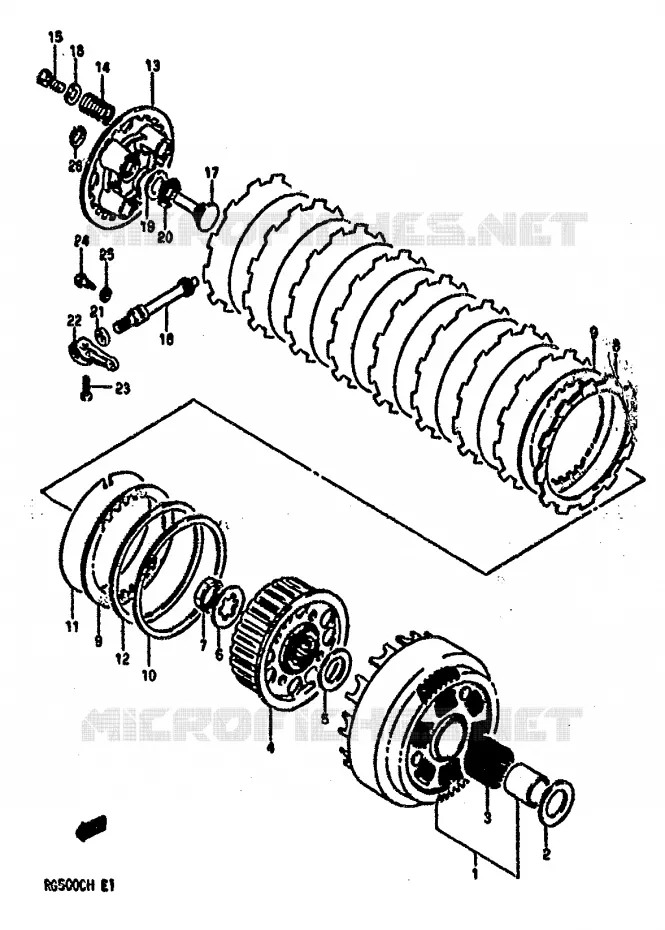

Vue éclatée

RADIATEUR

EMBRAYAGE POUR SUZUKI GS-E 500 1990

TRANSMISSION

(1) 21200-21830-000

CLOCHE D'EMBRAYAGE

(2) 09160-22044-000

WASHER

(3) 09263-30031-000

ROULEMENT A AIGUILLE
BEARING (30X35X26.8)

(4) 21410-21A10-000

NOIX
HUB,SLEEVE

(5) 09160-22041-000

WASHER 22X40X1.5

(6) 09167-22005-000

TOLE DE SURETE 18.5X40X0.8
WASHER

(7) 09140-22005-000

ECROU 22MM
NUT

(8) 21441-43D00-000

DISQUE D`EMBRAYAGE 2.8 RM125N-
PLATE,DRIVE

(9) 21451-22D30-000

DISQUE D'EMBRAYAGE ACIER
PLATE,DRIVEN (T:1.6)

(10) 21471-20A00-000

DISQUE

(11) 21481-20A01-000

BAGUE, ARRET DE RONDELLE
RING,STOPPER

(12) 09164-00005-000

WASHER,WAVE

(13) 21462-20A01-000

DISQUE PRESSION
DISC,CLUTCH PRESSURE

(14) 09440-20015-000

RESSORT
SPRING

(15) 01500-0616A-000

BOLT
BOLT, CENTER

(16) 09160-06066-000

RONDELLE 6.5X20X1.6
.WASHER (6.5*20*1.6)

(17) 23165-21A12-000

BUTEE
RACK,CLUTCH RELEASE

(18) 23261-20A01-000

ARBRE DE DEBRAYAGE
PINION, CLUTCH RELEASE

(19) 09160-15045-000

RONDELLE 15,5X28X1
WASHER (15X20X1)

(20) 09263-15003-000

ROULEMENT A AIGUILLE 15X28X2
BEARING (15X20X2)

(21) 09285-10004-000

SIMMER 10X17X5
OIL SEAL (10X17X5)

(22) 23271-20A01-000

CLUTCH RELEASE ARM
ARM,RELEASE

(23) 01500-06207-000

VIS 6X20MM
.BOLT, LEVER HOLDER

(24) 09135-06009-000

VIS
BOLT

(25) 08322-0106A-000

WASHER
WASHER,12X40X3.0

(26) 09380-15001-000

RING,SNAP
CIRCLIP

	Référence	Désignation	Qté
# 1	21200-21830-000 2120021830000 2120021830000	CLOCHE D'EMBRAYAGE	Non disponible	0,00 €
# 2	09160-22044-000 0916022044000 0916022044000	WASHER	Non disponible	0,00 €
# 3	09263-30016-000 09263-30031-000 0926330016000	ROULEMENT A AIGUILLE BEARING (30X35X26.8)	19,28 €
# 4	21410-21A10-000 2141021A10000 2141021A10000	NOIX HUB, SLEEVE	Non disponible	0,00 €
# 5	09160-22041-000 0916022041000 0916022041000	WASHER 22X40X1.5	Non disponible	0,00 €
# 6	09167-22005-000 0916722005000 0916722005000	TOLE DE SURETE 18.5X40X0.8 WASHER	2,53 €
# 7	09140-22005-000 0914022005000 0914022005000	ECROU 22MM NUT	3,62 €
# 8	21441-20A02-000 21441-43D00-000 2144120A02000	DISQUE D`EMBRAYAGE 2.8 RM125N- PLATE, DRIVE	22,16 €
# 9	21452-20A01-000 21451-22D30-000 2145220A01000	DISQUE D'EMBRAYAGE ACIER PLATE, DRIVEN (T:1.6)	12,18 €
# 10	21471-20A00-000 2147120A00000 2147120A00000	DISQUE	Non disponible	0,00 €
# 11	21481-20A01-000 2148120A01000 2148120A01000	BAGUE, ARRET DE RONDELLE RING, STOPPER	Non disponible	0,00 €
# 12	09164-00005-000 0916400005000 0916400005000	WASHER, WAVE	Non disponible	0,00 €
# 13	21462-20A01-000 2146220A01000 2146220A01000	DISQUE PRESSION DISC, CLUTCH PRESSURE	Non disponible	0,00 €
# 14	09440-20015-000 0944020015000 0944020015000	RESSORT SPRING	5,79 €
# 15	01107-06166-000 01500-0616A-000 0110706166000	BOLT BOLT, CENTER	1,95 €
# 16	09160-06020-000 09160-06066-000 0916006020000	RONDELLE 6.5X20X1.6 .WASHER (6.5201.6)	2,62 €
# 17	23165-21A10-000 23165-21A12-000 2316521A10000	BUTEE RACK, CLUTCH RELEASE	30,48 €
# 18	23261-20A00-000 23261-20A01-000 2326120A00000	ARBRE DE DEBRAYAGE PINION, CLUTCH RELEASE	40,33 €
# 19	09160-15015-000 09160-15045-000 0916015015000	RONDELLE 15, 5X28X1 WASHER (15X20X1)	4,50 €
# 20	09263-15003-000 0926315003000 0926315003000	ROULEMENT A AIGUILLE 15X28X2 BEARING (15X20X2)	9,98 €
# 21	09285-10002-000 09285-10004-000 0928510002000	SIMMER 10X17X5 OIL SEAL (10X17X5)	3,53 €
# 22	23271-20A01-000 2327120A01000 2327120A01000	CLUTCH RELEASE ARM ARM, RELEASE	Non disponible	0,00 €
# 23	01107-06207-000 01500-06207-000 0110706207000	VIS 6X20MM .BOLT, LEVER HOLDER	2,22 €
# 24	09135-06009-000 0913506009000 0913506009000	VIS BOLT	2,73 €
# 25	08322-21067-000 0832221067000	WASHER WASHER, 12X40X3.0	Non disponible	0,00 €
# 26	09380-15001-000 0938015001000 0938015001000	RING, SNAP CIRCLIP	2,31 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au EMBRAYAGE de votre Suzuki GSE 500 de GS-E. Nous restons à votre disposition pour toute question.
