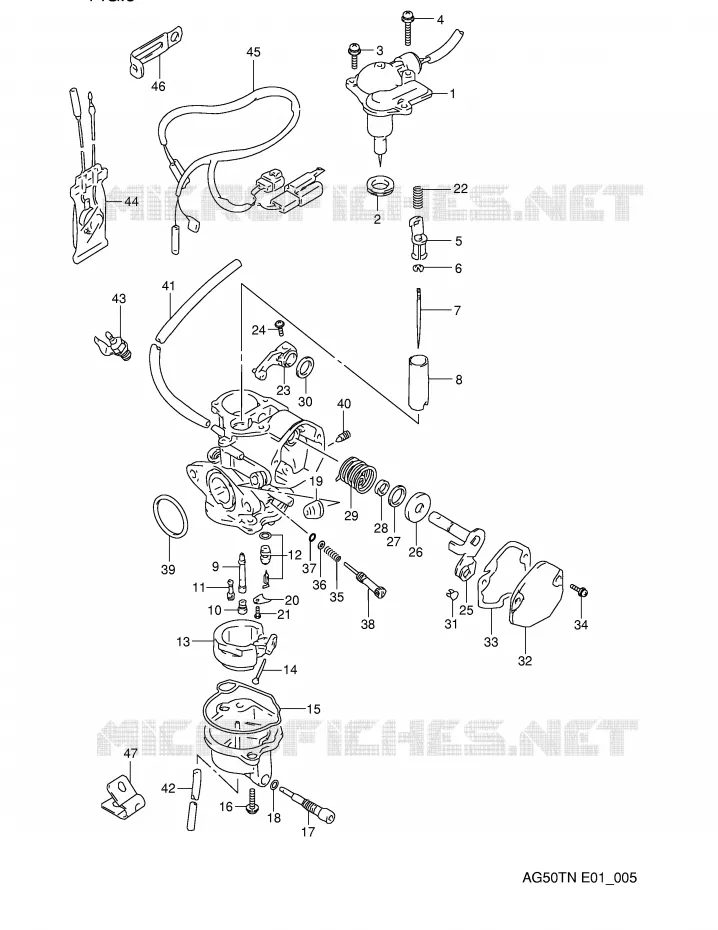

Vue éclatée

VILEBREQUIN

CARBURATEUR POUR SUZUKI ADDRESS 50 1992

FILTRE A AIR

(1) 13430-41D30-000

STARTER

(2) 13278-39C60-000

JOINT
O RING

(3) 02112-3416B-000

SCREW

(4) 13601-04228-000

VIS
SCREW

(5) 13511-29C50-000

JOINT
O RING

(6) 13394-40D00-000

CLIPS D'AIGUILLE DE GICLEUR
AGRAFE

(7) 13383-35440-000

NEEDLE, JET

(8) 13551-40D00-000

VALVE, PISTON

(9) 09494-00817-000

DIFUSOR
JET,NEEDLE PV50

(10) 09491-62007-000

JET, MAIN (62.5)

(11) 09492-17014-000

JET,PILOT,17.5

(12) 13370-02421-000

POINTEAU DU FLOTTEUR
POINTEAU

(13) 13250-29C50-000

FLOAT
FLOTTEUR

(14) 13254-29C50-000

AXE
PIN, FLOAT

(15) 13258-29C50-000

JOINT
WASHER

(16) 02112-3516A-000

SCREW

(17) 13247-25E00-000

BOUCHON
SCREW, DRAIN

(18) 13278-02340-000

JOINT TORIQUE
O RING

(19) 13681-04011-000

CAP,CARBURETOR
CHAPEAU

(20) 13373-46710-000

PLAQUE
WASHER,THRUST

(21) 02112-0306B-000

SCREW

(22) 13543-09400-000

RESSORT
SPRING

(23) 13540-25E00-000

BRAS
AXE

(24) 02112-3412B-000

SCREW

(25) 13550-29C50-000

AXE
SHAFT ASSY, THROTTLE

(26) 13557-09400-000

JOINT
WASHER,THRUST

(27) 13574-29C50-000

RESSORT
RING

(28) 13651-51011-000

SEAL,THROTTLE SHAFT
SEAL

(29) 13573-25E10-000

RESSORT
SPRING

(30) 13572-29C50-000

RING

(31) 13569-29C50-000

AXE

(32) 13484-29C50-000

COUVERCLE
COVER, THROTTLE

(33) 13237-29C50-000

JOINT
WASHER

(34) 02112-7410B-000

SCREW (4X10)
SCREW

(35) 13268-35010-000

RESSORT
SPRING

(36) 13291-35010-000

RONDELLE
WASHER

(37) 13295-33010-000

JOINT TORIQUE
O RING

(38) 13267-25E00-000

VIS
BOLT

(39) 13278-29C50-000

JOINT
O RING

(40) 09493-22005-000

GICLEUR D'AIR (1.1)
JET, AIR (1.1)

(41) 09343-05513-000

HOSE (5X9X760)

(42) 09352-30504-600

HOSE(3X5X600)
.HOSE, OVER FLOW (3X5X300->200)

(43) 13650-25E01-000

ELEMENT DE CHAUFFAGE,CARBURAT.15W
HEATER ASSY, CARBURETOR

(44) 13655-25E00-000

INTERRUPTEUR THERMO, CARBURAT.
THERMO SWITCH, CARB HEATER

(45) 36852-39C10-000

FILS ELECTR., CHAUFFAGE CARBU.
WIRE, CARBURETOR HEATER LEAD

(46) 09404-06039-000

CLAMP
CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE

(47) 09403-06401-000

CLAMP

99x

(99x) 13200-40D60-000

CARBURETOR ASSY

	Référence	Désignation	Qté
# 1	13430-41D30-000 1343041D30000 1343041D30000	STARTER	Non disponible	0,00 €
# 2	13278-39C60-000 1327839C60000 1327839C60000	JOINT O RING	6,50 €
# 3	02112-34163-000 02112-3416B-000 0211234163000	SCREW	2,93 €
# 4	13601-04228-000 1360104228000 1360104228000	VIS SCREW	4,66 €
# 5	13511-29C50-000 1351129C50000 1351129C50000	JOINT O RING	7,19 €
# 6	13394-40D00-000 1339440D00000 1339440D00000	CLIPS D'AIGUILLE DE GICLEUR AGRAFE	8,19 €
# 7	13383-35440-000 1338335440000 1338335440000	NEEDLE, JET	Non disponible	0,00 €
# 8	13551-40D00-000 1355140D00000 1355140D00000	VALVE, PISTON	57,01 €
# 9	09494-00817-000 0949400817000 0949400817000	DIFUSOR JET, NEEDLE PV50	Non disponible	0,00 €
# 10	09491-62007-000 0949162007000 0949162007000	JET, MAIN (62.5)	15,08 €
# 11	09492-17014-000 0949217014000 0949217014000	JET, PILOT, 17.5	12,10 €
# 12	13370-02421-000 1337002421000 1337002421000	POINTEAU DU FLOTTEUR POINTEAU	Non disponible	0,00 €
# 13	13250-29C50-000 1325029C50000 1325029C50000	FLOAT FLOTTEUR	29,13 €
# 14	13254-29C50-000 1325429C50000 1325429C50000	AXE PIN, FLOAT	5,35 €
# 15	13258-29C50-000 1325829C50000 1325829C50000	JOINT WASHER	12,25 €
# 16	02112-35163-000 02112-3516A-000 0211235163000	SCREW	2,66 €
# 17	13247-25E00-000 1324725E00000 1324725E00000	BOUCHON SCREW, DRAIN	22,56 €
# 18	13278-02340-000 1327802340000 1327802340000	JOINT TORIQUE O RING	3,33 €
# 19	13681-04010-000 13681-04011-000 1368104010000	CAP, CARBURETOR CHAPEAU	7,25 €
# 20	13373-46710-000 1337346710000 1337346710000	PLAQUE WASHER, THRUST	5,90 €
# 21	02112-03063-000 02112-0306B-000 0211203063000	SCREW	2,11 €
# 22	13543-09400-000 1354309400000 1354309400000	RESSORT SPRING	5,41 €
# 23	13541-29C50-000 13540-25E00-000 1354129C50000	BRAS AXE	23,34 €
# 24	02112-34123-000 02112-3412B-000 0211234123000	SCREW	2,22 €
# 25	13550-29C50-000 1355029C50000 1355029C50000	AXE SHAFT ASSY, THROTTLE	36,34 €
# 26	13557-09400-000 1355709400000 1355709400000	JOINT WASHER, THRUST	7,45 €
# 27	13574-29C50-000 1357429C50000 1357429C50000	RESSORT RING	5,41 €
# 28	13651-51010-000 13651-51011-000 1365151010000	SEAL, THROTTLE SHAFT SEAL	4,35 €
# 29	13573-40D00-000 13573-25E10-000 1357340D00000	RESSORT SPRING	12,29 €
# 30	13572-29C50-000 1357229C50000 1357229C50000	RING	Non disponible	0,00 €
# 31	13569-29C50-000 1356929C50000 1356929C50000	AXE	8,92 €
# 32	13484-29C50-000 1348429C50000 1348429C50000	COUVERCLE COVER, THROTTLE	Non disponible	0,00 €
# 33	13237-29C50-000 1323729C50000 1323729C50000	JOINT WASHER	8,32 €
# 34	02112-74103-000 02112-7410B-000 0211274103000	SCREW (4X10) SCREW	2,33 €
# 35	13268-35010-000 1326835010000 1326835010000	RESSORT SPRING	6,88 €
# 36	13291-35010-000 1329135010000 1329135010000	RONDELLE WASHER	5,50 €
# 37	13295-33010-000 1329533010000 1329533010000	JOINT TORIQUE O RING	6,26 €
# 38	13267-25E00-000 1326725E00000 1326725E00000	VIS BOLT	12,29 €
# 39	13278-29C50-000 1327829C50000 1327829C50000	JOINT O RING	6,94 €
# 40	09493-22005-000 0949322005000 0949322005000	GICLEUR D'AIR (1.1) JET, AIR (1.1)	13,84 €
# 41	09343-05513-000 0934305513000 0934305513000	HOSE (5X9X760)	Non disponible	0,00 €
# 42	13683-36A00-000 09352-30504-600 1368336A00000	HOSE(3X5X600) .HOSE, OVER FLOW (3X5X300->200)	5,99 €
# 43	13650-25E00-000 13650-25E01-000 1365025E00000	ELEMENT DE CHAUFFAGE, CARBURAT.15W HEATER ASSY, CARBURETOR	29,24 €
# 44	13694-40D00-000 13655-25E00-000 1369440D00000	INTERRUPTEUR THERMO, CARBURAT. THERMO SWITCH, CARB HEATER	59,56 €
# 45	36852-39C10-000 3685239C10000 3685239C10000	FILS ELECTR., CHAUFFAGE CARBU. WIRE, CARBURETOR HEATER LEAD	Non disponible	0,00 €
# 46	09404-06402-000 09404-06039-000 0940406402000	CLAMP CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE	2,86 €
# 47	09403-06401-000 0940306401000 0940306401000	CLAMP	3,13 €
# 99x	13200-40D60-000 1320040D60000 1320040D60000	CARBURETOR ASSY	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARBURATEUR de votre Suzuki de ADDRESS. Nous restons à votre disposition pour toute question.
