CARTER (MODELE K E6)

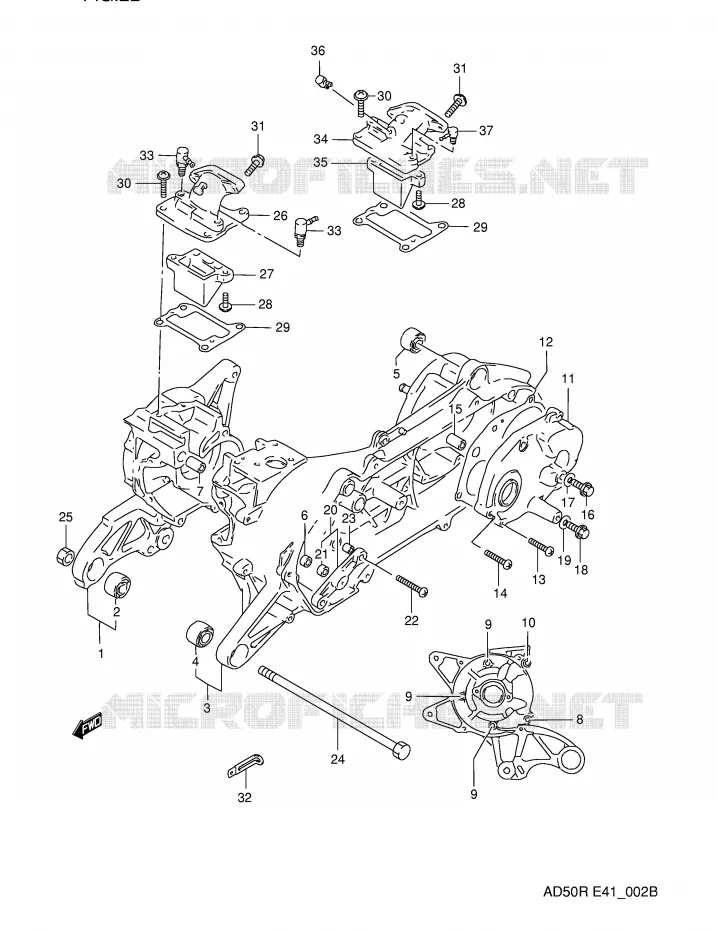

CARTER (MODELE M / R) POUR SUZUKI AD 50 1990

COUVERCLE DE CARTER GAUCHE

CARTER (MODELE M/R) pour Suzuki AD 50 1990

(1)  11310-29820-000
CRANKCASE SET, RH

(2)  09319-10050-000
SILENTBLOC
BUSH

(3)  11320-29830-000
CRANKCASE SET, LH

(4)  09319-10050-000
SILENTBLOC
BUSH

(5)  09319-10032-000
DOUILLE
BUSH

(6)  09300-08016-000
DOUILLE 8MM
BUSH

(7)  04211-11169-000
DOUILLE L:16
PIN 16X10

(8)  02112-06807-000
SCREW
SCREW (6X80)
(8)  02112-0680B-000
SCREW

(9)  02112-0645B-000
SCREW

(9)  02112-0645B-000
SCREW

(9)  02112-0645B-000
SCREW

(9)  02112-0645B-000
SCREW
SCREW

(9)  02112-0645B-000
SCREW
SCREW

(9)  02112-0645B-000
SCREW
SCREW

(9)  02112-06457-000
VIS 6X45
SCREW

(9)  02112-06457-000
VIS 6X45
SCREW

(9)  02112-06457-000
VIS 6X45
SCREW

(10)  02112-0685B-000
SCREW
(10)  02112-06857-000
SCREW
SCREW (6*85)

(11)  11431-37B02-000
CACHE
CARTER MOTEUR

(12)  11484-41D30-000
JOINT
GASKET, GEAR BOX COVER

(13)  02112-0625A-000
SCREW

(14)  02112-06307-000
VIS 6X30MM
SCREW
(14)  02112-0630A-000
SCREW

(15)  04211-11169-000
DOUILLE L:16
PIN 16X10

(16)  01550-0812B-000
BOLT
SCREW

(17)  09168-08016-000
BAGUE DE JOINT 8.2X14X1
GASKET (8.2X14X1)

(18)  01550-0612B-000
BOLT
BOLT, OIL DRAIN

(19)  09168-06004-000
BAGUE DE JOINT 6.2X11X1.2
GASKET (6.2X11X1.2)

(20)  11380-37811-000
COUVERCLE

(21)  09300-08016-000
DOUILLE 8MM
BUSH

(22)  02112-06307-000
VIS 6X30MM
SCREW
(22)  02112-0630A-000
SCREW

(23)  04211-09109-000
DOUILLE
PIN (H:10)

(24)  09100-10267-000
VIS 10X185MM
BOLT,10X185

(25)  08310-0010B-000
NUT
(25)  08310-00107-000
ECROU 10MM
10MM HEXAGON NUT

(26)  13111-29C31-000
TUBO DE ADMISSAO
PIPE D'ADMISSION

(27)  13150-29C00-000
VALVE ASSY, REED

(28)  09138-04005-000
09138-04005-000
SCREW, REED VALVE

(28)  09138-04005-000
09138-04005-000
SCREW, REED VALVE

(29)  13125-29C00-000
GASKET,INTAKE PIPE
JOINT

(29)  13125-29C00-000
GASKET,INTAKE PIPE
JOINT

(30)  02112-3620A-000
SCREW

(30)  02112-3620A-000
SCREW

(30)  02112-3620A-000
SCREW
SCREW

(30)  02112-3620A-000
SCREW
SCREW

(31)  09128-06071-000
VIS
SCREW (6X19)

(31)  09128-06071-000
VIS
SCREW (6X19)

(32)  09404-06039-000
CLAMP
MAG LEAD WIRE CLAMP (L:50)

(33)  16910-09C00-000
VALVE DE CONTROLLE D'HUILE
VALVE, OIL CHECK

(33)  16910-09C00-000
VALVE DE CONTROLLE D'HUILE
VALVE, OIL CHECK

(34)  13111-29C40-000
PIPE.INTAKE
PIPE D'ADMISSION

(35)  13150-40D51-000
SCREW
VALVE ASSY, REED
VALVE ASSY REED
(35)  13125-25E01-000
SCREW
VALVE ASSY, REED
JOINT
(35)  09138-04006-000
SCREW
VALVE ASSY, REED

(36)  16910-09C00-000
VALVE DE CONTROLLE D'HUILE
VALVE, OIL CHECK

(37)  16910-21D00-000
NIPPLE,OIL HOSE NO.2
NIPPLE, OIL HOSE
Référence Désignation Prix Unitaire TTC Qté
# 1

11310-29820-000
1131029820000

1131029820000
CRANKCASE SET, RH
Non disponible
# 2

09319-10050-000
0931910050000

0931910050000
SILENTBLOC
BUSH
# 3

11320-29830-000
1132029830000

1132029830000
CRANKCASE SET, LH
Non disponible
# 4

09319-10050-000
0931910050000

0931910050000
SILENTBLOC
BUSH
# 5

09319-10032-000
0931910032000

0931910032000
DOUILLE
BUSH
# 6

09300-08016-000
0930008016000

0930008016000
DOUILLE 8MM
BUSH
# 7

04211-11169-000
0421111169000

0421111169000
DOUILLE L:16
PIN 16X10
# 8

02112-06803-000

02112-0680B-000
 0211206803000
SCREW
# 8

02112-06808-000

02112-06807-000
 0211206808000
SCREW
SCREW (6X80)
# 9

02112-06453-000

02112-0645B-000
 0211206453000
SCREW
# 9

02112-06457-000
0211206457000

0211206457000
VIS 6X45
SCREW
# 10

02112-06853-000

02112-0685B-000
 0211206853000
SCREW
# 10

02112-06858-000

02112-06857-000
 0211206858000
SCREW
SCREW (6*85)
# 11

11431-37B01-000

11431-37B02-000
 1143137B01000
CACHE
CARTER MOTEUR
# 12

11484-37B00-000

11484-41D30-000
 1148437B00000
JOINT
GASKET, GEAR BOX COVER
# 13

02112-06253-000

02112-0625A-000
 0211206253000
SCREW
# 14

02112-06303-000

02112-0630A-000
 0211206303000
SCREW
# 14

02112-06308-000

02112-06307-000
 0211206308000
VIS 6X30MM
SCREW
# 15

04211-11169-000
0421111169000

0421111169000
DOUILLE L:16
PIN 16X10
# 16

01550-08123-000

01550-0812B-000
 0155008123000
BOLT
SCREW
# 17

09168-08008-000

09168-08016-000
 0916808008000
BAGUE DE JOINT 8.2X14X1
GASKET (8.2X14X1)
# 18

01550-06123-000

01550-0612B-000
 0155006123000
BOLT
BOLT, OIL DRAIN
# 19

09168-06004-000
0916806004000

0916806004000
BAGUE DE JOINT 6.2X11X1.2
GASKET (6.2X11X1.2)
# 20

11380-37811-000
1138037811000

1138037811000
COUVERCLE
# 21

09300-08016-000
0930008016000

0930008016000
DOUILLE 8MM
BUSH
# 22

02112-06303-000

02112-0630A-000
 0211206303000
SCREW
# 22

02112-06308-000

02112-06307-000
 0211206308000
VIS 6X30MM
SCREW
# 23

04211-09109-000
0421109109000

0421109109000
DOUILLE
PIN (H:10)
# 24

09100-10267-000
0910010267000

0910010267000
VIS 10X185MM
BOLT, 10X185
# 25

08310-00103-000

08310-0010B-000
 0831000103000
NUT
# 25

08310-12108-000

08310-00107-000
 0831012108000
ECROU 10MM
10MM HEXAGON NUT
# 26

13111-29C31-000
1311129C31000

1311129C31000
TUBO DE ADMISSAO
PIPE D'ADMISSION
Non disponible
# 27

13150-29C00-000
1315029C00000

1315029C00000
VALVE ASSY, REED
Non disponible
# 28

09138-04003-000

0913804003000
09138-04005-000
SCREW, REED VALVE
Non disponible
# 29

13125-29C00-000
1312529C00000

1312529C00000
GASKET, INTAKE PIPE
JOINT
Non disponible
# 30

02112-36203-000

02112-3620A-000
 0211236203000
SCREW
# 31

09128-06071-000
0912806071000

0912806071000
VIS
SCREW (6X19)
# 32

09404-06401-000

09404-06039-000
 0940406401000
CLAMP
MAG LEAD WIRE CLAMP (L:50)
# 33

16910-09C00-000
1691009C00000

1691009C00000
VALVE DE CONTROLLE D'HUILE
VALVE, OIL CHECK
# 34

13111-29C40-000
1311129C40000

1311129C40000
PIPE.INTAKE
PIPE D'ADMISSION
Non disponible
# 35

13150-40D00-000

09138-04006-000
 1315040D00000
SCREW
VALVE ASSY, REED
# 35

13150-40D00-000

13125-25E01-000
 1315040D00000
SCREW
VALVE ASSY, REED
JOINT
# 35

13150-40D00-000

13150-40D51-000
 1315040D00000
SCREW
VALVE ASSY, REED
VALVE ASSY REED
# 36

16910-09C00-000
1691009C00000

1691009C00000
VALVE DE CONTROLLE D'HUILE
VALVE, OIL CHECK
# 37

16910-21D00-000
1691021D00000

1691021D00000
NIPPLE, OIL HOSE NO.2
NIPPLE, OIL HOSE
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !

Pièces d'origine pour Suzuki 50 AD 1990

CARENAGES/CADRE PARTIE ELECTRIQUE MOTEUR/TRANSMISSION SUSPENSION / ROUES / FREINS SUSPENSIONS/FREINAGE/ROUES OPTIONS INFORMATIONS

Suzuki 50 AD 1990

50 AD 1990 AD50L(E41)
Suzuki AD
Cylindrée: 50 cc
Année: 1990
Code modèle AD50L(E41)
Pays: GREECE
