Vue éclatée

CARTER

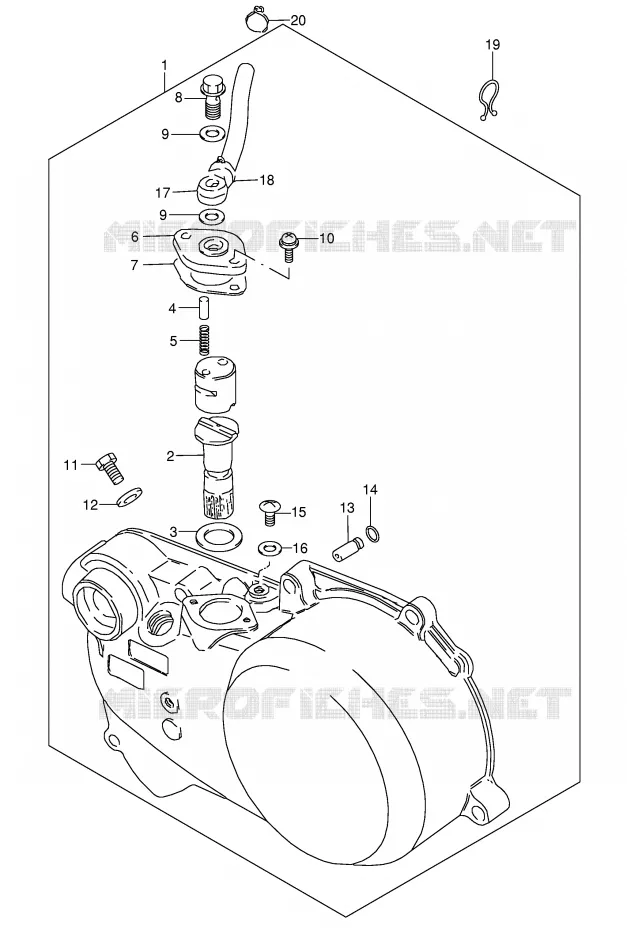

CARTER D'EMBRAYAGE - POMPE A HUILE POUR SUZUKI MINIQUAD-SPORT 50 2005

CARTER

(1) 11300-04894-000

COVER SET,CLUTCH
CARTER MOTEUR

(2) 16161-04000-000

ARBRE ENTRAINEM.POMPE A HUILE
PIGNON

(3) 09284-12004-000

SIMMER 12X18.5X3
OIL SEAL 12X18.5X3

(4) 09261-02006-000

PIN 2.3X7.5

(5) 09440-01001-000

RESSORT
SPRING

(6) 16251-04000-000

CAM,OIL PUMP
ARBRE A CAMES

(7) 16731-04000-H17

JOINT COUVERCLE POMPE A HUILE
JOINT

(8) 09360-06003-000

BOULON-RACCORD 6X16MM
BOLT,UNION 6X14

(9) 09168-06004-000

BAGUE DE JOINT 6.2X11X1.2
WASHER

(9) 09168-06004-000

BAGUE DE JOINT 6.2X11X1.2
WASHER

(10) 02112-3412B-000

SCREW

(11) 09135-06007-000

STOPPER

(12) 09164-06003-000

RONDELLE 6.5X13X1.0
WASHER

(13) 16710-04010-000

VALVE,CHECK
CHECK VALVE COMP

(14) 09280-03003-000

JOINT TORIQUE
O RING

(15) 02112-0508A-000

SCREW

(16) 09168-05001-000

RONDELLE DE JOINT 5X9.5X1.0
WASHER

(17) 16810-07520-000

TUYAU D'HUILE
TUYAU A HUILE

(18) 09401-08401-000

BRIDE DE TUYAU
NUT

(19) 09408-00012-000

SUPPORT DE CABLE D: 11.5
CLAMP

(20) 09401-08401-000

BRIDE DE TUYAU
NUT

	Référence	Désignation	Qté
# 1	11300-04893-000 11300-04894-000 1130004893000	COVER SET, CLUTCH CARTER MOTEUR	161,96 €
# 2	16161-04000-000 1616104000000 1616104000000	ARBRE ENTRAINEM.POMPE A HUILE PIGNON	40,46 €
# 3	09284-12004-000 0928412004000 0928412004000	SIMMER 12X18.5X3 OIL SEAL 12X18.5X3	4,77 €
# 4	09261-02006-000 0926102006000 0926102006000	PIN 2.3X7.5	2,29 €
# 5	09440-01001-000 0944001001000 0944001001000	RESSORT SPRING	2,29 €
# 6	16251-04000-000 1625104000000 1625104000000	CAM, OIL PUMP ARBRE A CAMES	Non disponible	0,00 €
# 7	16731-04000-H17 1673104000H17 1673104000H17	JOINT COUVERCLE POMPE A HUILE JOINT	9,43 €
# 8	09360-06003-000 0936006003000 0936006003000	BOULON-RACCORD 6X16MM BOLT, UNION 6X14	5,57 €
# 9	09168-06004-000 0916806004000 0916806004000	BAGUE DE JOINT 6.2X11X1.2 WASHER	1,64 €
# 10	02112-34123-000 02112-3412B-000 0211234123000	SCREW	2,22 €
# 11	09135-06007-000 0913506007000 0913506007000	STOPPER	Non disponible	0,00 €
# 12	09164-06003-000 0916406003000 0916406003000	RONDELLE 6.5X13X1.0 WASHER	2,66 €
# 13	16710-04010-000 1671004010000 1671004010000	VALVE, CHECK CHECK VALVE COMP	15,04 €
# 14	09280-03003-000 0928003003000 0928003003000	JOINT TORIQUE O RING	2,09 €
# 15	02112-05083-000 02112-0508A-000 0211205083000	SCREW	2,00 €
# 16	09168-05001-000 0916805001000 0916805001000	RONDELLE DE JOINT 5X9.5X1.0 WASHER	2,55 €
# 17	16810-07520-000 1681007520000 1681007520000	TUYAU D'HUILE TUYAU A HUILE	Non disponible	0,00 €
# 18	09401-08401-000 0940108401000 0940108401000	BRIDE DE TUYAU NUT	1,89 €
# 19	09408-00012-000 0940800012000 0940800012000	SUPPORT DE CABLE D: 11.5 CLAMP	2,20 €
# 20	09401-08401-000 0940108401000 0940108401000	BRIDE DE TUYAU NUT	1,89 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
