BIELLETTE DE DIRECTION - MOYEU POUR SUZUKI MINIQUAD-SPORT 50 2003

AMORTISSEUR - TRIANGLES

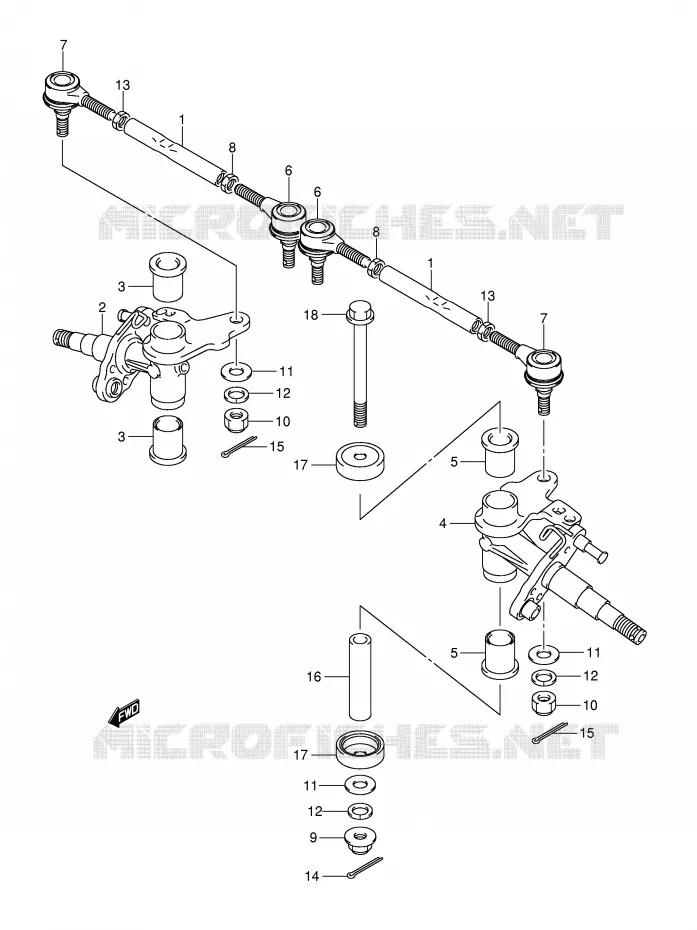

BIELLETTE DE DIRECTION MOYEU pour Suzuki MINIQUAD-SPORT 50 2003

(1)  51281-43F00-000
TIE ROD. STEERING
TIGE

(1)  51281-43F00-000
TIE ROD. STEERING
TIGE

(2)  51230-43F00-000
KNUCKLE ARM. RH
KNUCKLE, STEERING LT

(3)  51236-40B00-000
AXE
BUSH

(3)  51236-40B00-000
AXE
BUSH

(4)  51240-43F00-000
KNUCKLE ARM. LH
KNUCKLE, STEERING LT

(5)  51236-40B00-000
AXE
BUSH

(5)  51236-40B00-000
AXE
BUSH

(6)  51260-43G00-000
END COMP,ROD,R
ROTULE

(6)  51260-43G00-000
END COMP,ROD,R
ROTULE

(6)  51260-43G00-000
END COMP,ROD,R
ROTULE
END COMP,ROD,R

(6)  51260-43G00-000
END COMP,ROD,R
ROTULE
END COMP,ROD,R

(7)  51270-43G00-000
ROD END (LH THREAD)
END COMP,ROD,L

(7)  51270-43G00-000
ROD END (LH THREAD)
END COMP,ROD,L

(7)  51270-43G00-000
ROD END (LH THREAD)
END COMP,ROD,L
ROD END (LH THREAD)

(7)  51270-43G00-000
ROD END (LH THREAD)
END COMP,ROD,L
ROD END (LH THREAD)

(8)  09140-10043-000
ECROU 10MM, BEGUILLE LATERALE
ECROU

(8)  09140-10043-000
ECROU 10MM, BEGUILLE LATERALE
ECROU

(9)  09159-10027-000
ECROU 10MM
NUT

(10)  08319-2110B-000
NUT

(10)  08319-2110B-000
NUT

(10)  08319-2110B-000
NUT
NUT

(10)  08319-2110B-000
NUT
NUT

(11)  09160-10126-000
WASHER

(11)  09160-10126-000
WASHER

(11)  09160-10126-000
WASHER

(12)  09162-10008-000
WASHER
LOCK WASHER

(12)  09162-10008-000
WASHER
LOCK WASHER

(12)  09162-10008-000
WASHER
LOCK WASHER

(13)  09140-10027-000
NUT 10MM
NUT, TIE ROD (LH THREAD)

(13)  09140-10027-000
NUT 10MM
NUT, TIE ROD (LH THREAD)

(14)  04111-2020A-000
COTTER PIN. ROD END
PIN 12X10

(15)  04111-2020A-000
COTTER PIN. ROD END
PIN 12X10

(15)  04111-2020A-000
COTTER PIN. ROD END
PIN 12X10

(15)  04111-2020A-000
COTTER PIN. ROD END
PIN 12X10
COTTER PIN. ROD END

(15)  04111-2020A-000
COTTER PIN. ROD END
PIN 12X10
COTTER PIN. ROD END

(16)  51251-40B00-000
ENTRETOISE

(17)  51255-18900-000
BAGUE
DUST SEAL

(17)  51255-18900-000
BAGUE
DUST SEAL

(18)  09101-10044-000
BOLTW
BOLT
Référence Désignation Prix Unitaire TTC Qté
# 1

51281-43F00-000
5128143F00000

5128143F00000
TIE ROD. STEERING
TIGE
# 2

51230-43F00-000
5123043F00000

5123043F00000
KNUCKLE ARM. RH
KNUCKLE, STEERING LT
# 3

51236-40B00-000
5123640B00000

5123640B00000
AXE
BUSH
# 4

51240-43F00-000
5124043F00000

5124043F00000
KNUCKLE ARM. LH
KNUCKLE, STEERING LT
# 5

51236-40B00-000
5123640B00000

5123640B00000
AXE
BUSH
# 6

51260-02C00-000

51260-43G00-000
 5126002C00000
END COMP, ROD, R
ROTULE
# 7

51270-43F00-000

51270-43G00-000
 5127043F00000
ROD END (LH THREAD)
END COMP, ROD, L
# 8

09140-10043-000
0914010043000

0914010043000
ECROU 10MM, BEGUILLE LATERALE
ECROU
# 9

09159-10027-000
0915910027000

0915910027000
ECROU 10MM
NUT
# 10

08319-21103-000

08319-2110B-000
 0831921103000
NUT
# 11

09160-10126-000
0916010126000

0916010126000
WASHER
# 12

09162-10008-000
0916210008000

0916210008000
WASHER
LOCK WASHER
# 13

09140-10027-000
0914010027000

0914010027000
NUT 10MM
NUT, TIE ROD (LH THREAD)
# 14

04111-20208-000

04111-2020A-000
 0411120208000
COTTER PIN. ROD END
PIN 12X10
# 15

04111-20208-000

04111-2020A-000
 0411120208000
COTTER PIN. ROD END
PIN 12X10
# 16

51251-40B00-000
5125140B00000

5125140B00000
ENTRETOISE
# 17

51255-18900-000
5125518900000

5125518900000
BAGUE
DUST SEAL
# 18

51256-40B00-000

09101-10044-000
 5125640B00000
BOLTW
BOLT
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
