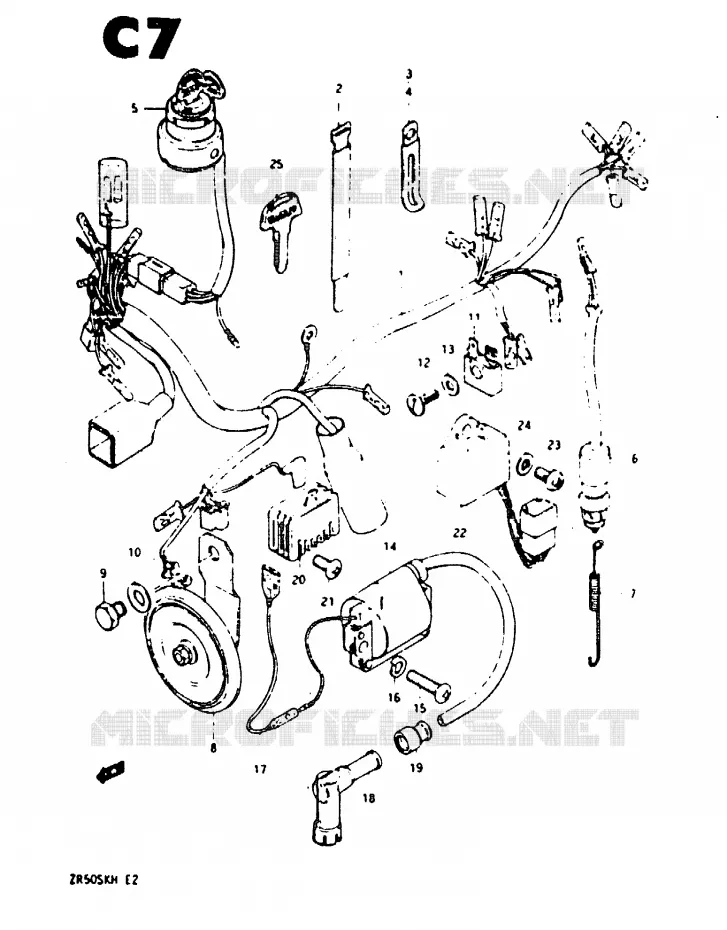

Vue éclatée

FEU ARRIERE (E2,E16) REFER TO FIG.19 (D-9) FOR E21

PARTIE ELECTRIQUE POUR SUZUKI ZR 50 1984

COMMODOS

(1) 36610-26480-000

HARNESS,WIRING

(1) 36610-26940-000

TORCHE ELECTRIQUE
HARNESS,WIRING

(2) 09407-18302-000

CLAMP
CLAMP, CARBURETOR AIR VENT

(3) 09404-08420-000

COURROIE
CLAMP, STOP LAMP CABLE

(4) 09404-06039-000

CLAMP
CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE

(5) 37110-26901-000

INTERRUPTEUR A CLEF ZR50S/SLK
SERRURE

(5) 37110-46163-000

CONTACTEUR
SERRURE

(6) 37740-48071-000

INTERRUPTEUR STOP ARRIERE
SWITCH, STOP LAMP

(7) 09443-06011-000

RESSORT
SPRING

(8) 38500-26480-000

KLAXON
HORN

(9) 01500-0816B-000

BOLT
BOLT, FENDER FRONT

(10) 08322-01087-000

RONDELLE 8MM
.8MM FLAT WASHER, RH

(11) KIT884

KIT884
RECTIFIRE ASSY

(12) 09125-05043-000

SCREW

(13) 08322-01057-000

RONDELLE 5MM
.WASHER

(14) 33410-46311-000

BOBINE D'ALLUMAGE
COIL ASSY, IGNITION

(15) 02112-06207-000

VIS 6X20MM
SCREW (6*20)

(16) 08321-01067-000

RONDELLE 6MM
.LOCK WASHER

(17) 36851-26900-000

LEAD WIRE, IGNITION COIL

(18) 33510-39110-000

CAPUCHON DE BOUGIES
ANTIPARASITE

(19) 33542-38B00-000

JOINT CAOUTCHOUC, CAPUCHON
CAOUTCHOUC *

(20) 32500-43201-000

REGULATEUR VOLTAGE
REGULATEUR

(21) 02112-06127-000

VIS 6X12MM
.6 X 12 CROSS SCREW

(22) 32900-46321-000

UNITE DE CDI
CDI UNIT

(23) 02112-06127-000

VIS 6X12MM
.6 X 12 CROSS SCREW

(24) 08322-0106A-000

WASHER
WASHER,12X40X3.0

(25) 37146-49300-000

CLEF DE CONTACT BRUTE
EBAUCHE

	Référence	Désignation	Qté
# 1	36610-26480-000 3661026480000 3661026480000	HARNESS, WIRING	Non disponible	0,00 €
# 1	36610-26912-000 3661026912000	TORCHE ELECTRIQUE HARNESS, WIRING	Non disponible	0,00 €
# 2	09407-11301-000 09407-18302-000 0940711301000	CLAMP CLAMP, CARBURETOR AIR VENT	4,15 €
# 3	09404-08402-000 09404-08420-000 0940408402000	COURROIE CLAMP, STOP LAMP CABLE	3,97 €
# 4	09404-06402-000 09404-06039-000 0940406402000	CLAMP CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE	2,86 €
# 5	37110-26901-000 3711026901000 3711026901000	INTERRUPTEUR A CLEF ZR50S/SLK SERRURE	Non disponible	0,00 €
# 5	37110-46163-000 3711046163000 3711046163000	CONTACTEUR SERRURE	Non disponible	0,00 €
# 6	37740-48071-000 3774048071000 3774048071000	INTERRUPTEUR STOP ARRIERE SWITCH, STOP LAMP	20,70 €
# 7	09443-06011-000 0944306011000 0944306011000	RESSORT SPRING	3,48 €
# 8	38500-26480-000 3850026480000 3850026480000	KLAXON HORN	Non disponible	0,00 €
# 9	01107-08167-000 01500-0816B-000 0110708167000	BOLT BOLT, FENDER FRONT	3,35 €
# 10	08322-11088-000 08322-01087-000 0832211088000	RONDELLE 8MM .8MM FLAT WASHER, RH	2,42 €
# 11	32800-19063-000 3280019063000	KIT884 RECTIFIRE ASSY	Non disponible	0,00 €
# 12	09125-05043-000 0912505043000 0912505043000	SCREW	Non disponible	0,00 €
# 13	08322-21057-000 08322-01057-000 0832221057000	RONDELLE 5MM .WASHER	2,42 €
# 14	33410-46310-000 3341046310000	BOBINE D'ALLUMAGE COIL ASSY, IGNITION	Non disponible	0,00 €
# 15	02112-06208-000 02112-06207-000 0211206208000	VIS 6X20MM SCREW (6*20)	1,93 €
# 16	08321-21067-000 08321-01067-000 0832121067000	RONDELLE 6MM .LOCK WASHER	2,40 €
# 17	36851-26900-000 3685126900000 3685126900000	LEAD WIRE, IGNITION COIL	Non disponible	0,00 €
# 18	33510-39110-000 3351039110000 3351039110000	CAPUCHON DE BOUGIES ANTIPARASITE	Non disponible	0,00 €
# 19	33542-98000-000 33542-38B00-000 3354298000000	JOINT CAOUTCHOUC, CAPUCHON CAOUTCHOUC *	7,43 €
# 20	32500-43201-000 3250043201000 3250043201000	REGULATEUR VOLTAGE REGULATEUR	Non disponible	0,00 €
# 21	02112-06128-000 02112-06127-000 0211206128000	VIS 6X12MM .6 X 12 CROSS SCREW	2,46 €
# 22	32900-46320-000 3290046320000	UNITE DE CDI CDI UNIT	Non disponible	0,00 €
# 23	02112-06128-000 02112-06127-000 0211206128000	VIS 6X12MM .6 X 12 CROSS SCREW	2,46 €
# 24	08322-21067-000 08322-0106A-000 0832221067000	WASHER WASHER, 12X40X3.0	2,06 €
# 25	37145-19710-000 37146-49300-000 3714519710000	CLEF DE CONTACT BRUTE EBAUCHE	20,50 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au PARTIE ELECTRIQUE de votre Suzuki de ZR. Nous restons à votre disposition pour toute question.
