BRAS OSCILLANT ARRIERE (E41)

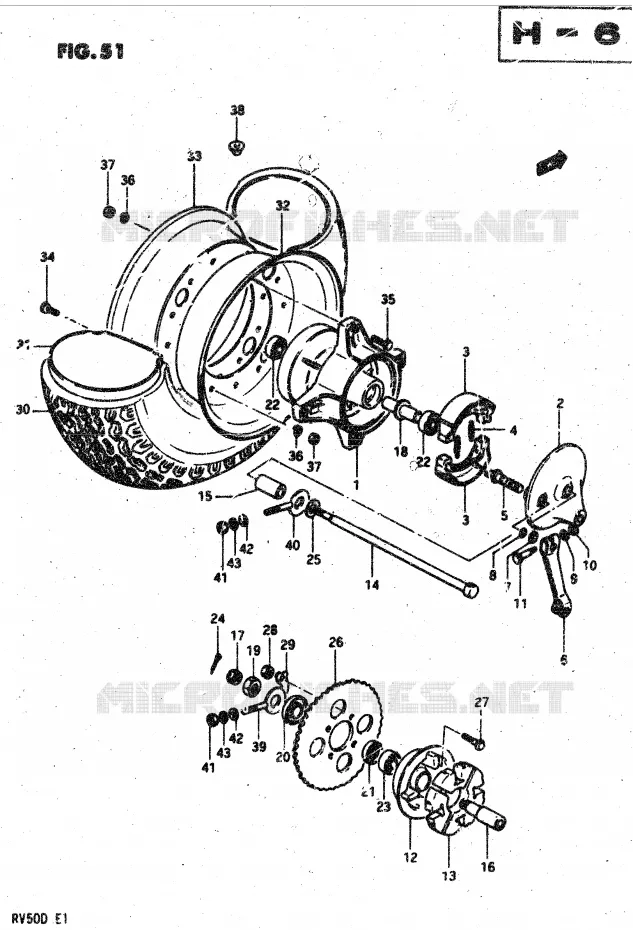

ROUE ARRIERE POUR SUZUKI VAN-VAN 50 1983

OPTIONS

ROUE ARRIERE pour Suzuki VAN-VAN 50 1983
1
(1)  64110-27101-000
MOYEU DE ROUE ARRIERE RV50
MOYEU
2
(2)  64210-46402-000
PANEL,REAR BRAKE ANCHOR
PANEL, REAR WHEEL
3
(3)  54410-01050-000
BRAKE SHOE (F/R)
SHOE, FRONT BRAKE
4
(4)  09443-07001-000
RESSORT, MACHOIRES DE FREIN
SPRING
5
(5)  54441-01002-000
CLEF DE FREIN
CAME DE FREIN
6
(6)  64451-27201-000
LEVIER
LEVER, REAR BRAKE CAM
7
(7)  09160-12011-000
WASHER. GEAR SHIFT LEVER
WASHER
8
(8)  09280-12001-000
JOINT TORIQUE
O RING
9
(9)  08322-0106A-000
WASHER
RONDELLE *
10
(10)  08310-00067-000
ECROU 6MM
NUT FIG.42 (H-4) : E16, E18, E22,
11
(11)  09100-06150-000
VIS
BOLT
12
(12)  64611-36G00-000
DRUM,REAR SPROCKET
DRUM, SPROCKET MOUNTING
13
(13)  64651-010B1-000
CAOUTCHOUC ROUE ARRIERE
CUSHION, REAR HUB
14
(14)  64711-27100-000
AXE ROUE ARR.
AXLE, REAR
15
(15)  09180-12046-000
DOUILLE
RONDELLE
16
(16)  64761-27100-000
AXE
SHAFT, REAR SPROCKET DRUM
17
(17)  09159-10011-000
ECROU
NUT
(17)  08314-3110A-000
NUT
18
(18)  64730-27100-000
DOUILLE
SPACER, REAR HUB BEARING
19
(19)  09140-16005-000
ECROU 16MM
NUT
20
(20)  64620-27100-000
DOUILLE
SPACER, SPROCKET DRUM SHAFT
21
(21)  09285-25007-000
SEAL
OIL SEAL
22
(22)  08143-6201B-000
BEARING
23
(23)  09262-17023-000
ROULEMENT A BILLE 17X40X12
BEARING, RH
24
(24)  04111-2030A-000
PIN
PIN 12X10
25
(25)  08322-01127-000
RONDELLE 12MM
WASHER, INNER (12.5*24*2.3)
26
(26)  64511-01729-000
COURONNE 420-36
SPROCKET, REAR (NT:36)
(26)  64511-27750-000
COURONNE 420-32
SPROCKET, REAR (NT:32)
(26)  64511-27600-000
COURONNE
SPROCKET, REAR (NT:38)
27
(27)  09105-08001-000
VIS
BOLT
28
(28)  08310-00087-000
ECROU 8MM
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE
29
(29)  09169-08011-000
TOLE DE SURETE
WASHER
30
(30)  55100-27230-000
TIRE 540-10
PNEU
(30)  65100-27610-000
TIRE 5.40-10 138-254MM
PNEU
31
(31)  55200-27230-000
CHAMBRE A AIR RV50
CHAMBRE A AIR
32
(32)  55312-27201-126
JANTE DROITE AVANT+ARR. RV50
JANTE
33
(33)  09250-12005-000
JANTE AV+ARRIERE GAUCHE RV50
RIM, WHEEL LH (4.00D-10)
BOUCHON CAOUTCHOUC
(33)  55312-27101-126
JANTE AV+ARRIERE GAUCHE RV50
RIM, WHEEL LH (4.00D-10)
34
(34)  01500-0816B-000
BOLT
BOLT, UPPER
35
(35)  01500-08257-000
BOLT
BOULON
36
(36)  08321-01087-000
BAGUE DE RESSORT 8MM
LOCK WASHER
37
(37)  08310-00087-000
ECROU 8MM
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE
38
(38)  09320-08065-000
BUSH
BUSHING
39
(39)  61411-01002-000
TENDEUR DE CHAINE DROITE
TENDEUR DE CHAINE
40
(40)  61421-35410-000
TENDEUR DE CHAINE GAUCHE
TENDEUR DE CHAINE
41
(41)  08310-00067-000
ECROU 6MM
NUT FIG.42 (H-4) : E16, E18, E22,
42
(42)  08322-0106A-000
WASHER
RONDELLE *
43
(43)  08321-01067-000
RONDELLE 6MM
RONDELLE *
Référence Désignation Prix Unitaire TTC Qté
# 1

64110-27101-000
6411027101000

6411027101000
MOYEU DE ROUE ARRIERE RV50
MOYEU
Non disponible
# 2

64210-46400-000

64210-46402-000
 6421046400000
PANEL, REAR BRAKE ANCHOR
PANEL, REAR WHEEL
# 3

54410-01010-000

5441001010000
BRAKE SHOE (F/R)
SHOE, FRONT BRAKE
Non disponible
# 4

09443-07001-000
0944307001000

0944307001000
RESSORT, MACHOIRES DE FREIN
SPRING
# 5

54441-01002-000
5444101002000

5444101002000
CLEF DE FREIN
CAME DE FREIN
# 6

64451-27201-000
6445127201000

6445127201000
LEVIER
LEVER, REAR BRAKE CAM
Non disponible
# 7

09160-12011-000

09160-12011-000
 0916012011000
WASHER. GEAR SHIFT LEVER
WASHER
# 8

09280-12001-000
0928012001000

0928012001000
JOINT TORIQUE
O RING
# 9

08322-21068-000

0832221068000
WASHER
RONDELLE *
Non disponible
# 10

08310-11068-000

08310-00067-000
 0831011068000
ECROU 6MM
NUT FIG.42 (H-4) : E16, E18, E22,
# 11

09100-06050-000

09100-06150-000
 0910006050000
VIS
BOLT
# 12

64611-01001-000

64611-36G00-000
 6461101001000
DRUM, REAR SPROCKET
DRUM, SPROCKET MOUNTING
# 13

64651-01001-000

64651-010B1-000
 6465101001000
CAOUTCHOUC ROUE ARRIERE
CUSHION, REAR HUB
# 14

64711-27100-000
6471127100000

6471127100000
AXE ROUE ARR.
AXLE, REAR
Non disponible
# 15

09180-12046-000
0918012046000

0918012046000
DOUILLE
RONDELLE
Non disponible
# 16

64761-27100-000
6476127100000

6476127100000
AXE
SHAFT, REAR SPROCKET DRUM
Non disponible
# 17

08314-31108-000

08314-3110A-000
 0831431108000
NUT
# 17

09159-10011-000
0915910011000

0915910011000
ECROU
NUT
# 18

64730-27100-000
6473027100000

6473027100000
DOUILLE
SPACER, REAR HUB BEARING
Non disponible
# 19

09140-16005-000
0914016005000

0914016005000
ECROU 16MM
NUT
# 20

64620-27100-000
6462027100000

6462027100000
DOUILLE
SPACER, SPROCKET DRUM SHAFT
Non disponible
# 21

09285-25001-000

09285-25007-000
 0928525001000
SEAL
OIL SEAL
# 22

08143-62017-000

08143-6201B-000
 0814362017000
BEARING
# 23

09262-17008-000

09262-17023-000
 0926217008000
ROULEMENT A BILLE 17X40X12
BEARING, RH
# 24

04111-20308-000

04111-2030A-000
 0411120308000
PIN
PIN 12X10
# 25

08322-11128-000

08322-01127-000
 0832211128000
RONDELLE 12MM
WASHER, INNER (12.5*24*2.3)
# 26

64511-01729-000
6451101729000

6451101729000
COURONNE 420-36
SPROCKET, REAR (NT:36)
# 26

64511-27750-000
6451127750000

6451127750000
COURONNE 420-32
SPROCKET, REAR (NT:32)
# 26

64511-27600-000
6451127600000

6451127600000
COURONNE
SPROCKET, REAR (NT:38)
Non disponible
# 27

09105-08001-000
0910508001000

0910508001000
VIS
BOLT
# 28

08310-12088-000

08310-00087-000
 0831012088000
ECROU 8MM
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE
# 29

09169-08011-000
0916908011000

0916908011000
TOLE DE SURETE
WASHER
# 30

55100-27230-000
5510027230000

5510027230000
TIRE 540-10
PNEU
Non disponible
# 30

65100-27610-000
6510027610000

6510027610000
TIRE 5.40-10 138-254MM
PNEU
Non disponible
# 31

55200-27230-000
5520027230000

5520027230000
CHAMBRE A AIR RV50
CHAMBRE A AIR
Non disponible
# 32

55312-27201-126
5531227201126

5531227201126
JANTE DROITE AVANT+ARR. RV50
JANTE
Non disponible
# 33

55313-27100-126

09250-12005-000
 5531327100126
JANTE AV+ARRIERE GAUCHE RV50
RIM, WHEEL LH (4.00D-10)
BOUCHON CAOUTCHOUC
# 33

55313-27100-126

5531327100126
JANTE AV+ARRIERE GAUCHE RV50
RIM, WHEEL LH (4.00D-10)
Non disponible
# 34

01107-08168-000

01500-0816B-000
 0110708168000
BOLT
BOLT, UPPER
# 35

01107-08258-000

01500-08257-000
 0110708258000
BOLT
BOULON
# 36

08321-31088-000

08321-01087-000
 0832131088000
BAGUE DE RESSORT 8MM
LOCK WASHER
# 37

08310-12088-000

08310-00087-000
 0831012088000
ECROU 8MM
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE
# 38

09305-08006-000

09320-08065-000
 0930508006000
BUSH
BUSHING
# 39

61411-01002-000
6141101002000

6141101002000
TENDEUR DE CHAINE DROITE
TENDEUR DE CHAINE
# 40

61421-01002-000

61421-35410-000
 6142101002000
TENDEUR DE CHAINE GAUCHE
TENDEUR DE CHAINE
# 41

08310-11068-000

08310-00067-000
 0831011068000
ECROU 6MM
NUT FIG.42 (H-4) : E16, E18, E22,
# 42

08322-21068-000

0832221068000
WASHER
RONDELLE *
Non disponible
# 43

08321-21068-000

08321-01067-000
 0832121068000
RONDELLE 6MM
RONDELLE *
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
