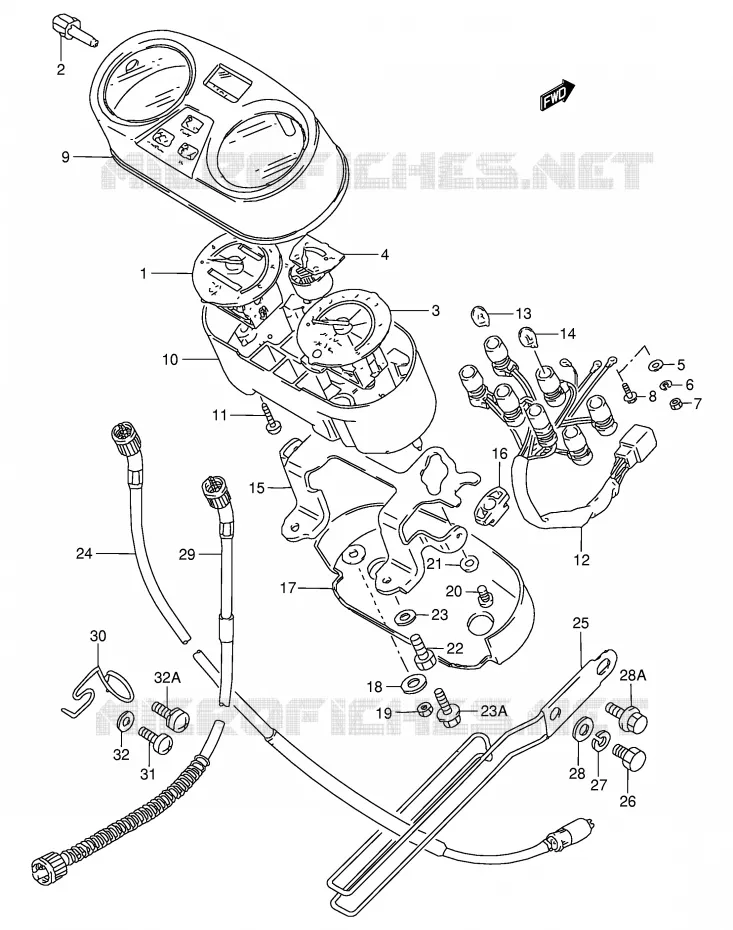

COMPTEUR POUR SUZUKI TS-W 50 1995

PHARE (MODELE D) REFER TO FIG.19 (D-7) FOR MODEL E/F/G/P/S

(1) 34120-13670-000

COMPTEUR KILOMETRIQUE TS50XK
COMPTEUR

(1) 34120-13630-000

COMPTEUR

(2) 34980-13600-000

BOUTON COMPT.KILO JOURN.TS50XK
BOUTON

(3) 34220-13600-000

TACHOMETER

(3) 34220-13710-000

COMPTE-TOURS
TACHOMETER

(4) 34383-09400-000

VIS 3X22MM
THERMOMETER

(4) 34420-13601-000

THERMOMETER

(4) 34420-13710-000

THERMOMETRE
THERMOMETER

(5) 34384-33220-000

RONDELLE
WASHER

(6) 08321-2103B-000

WASHER,LOCK
LOCK WASHER

(7) 08310-00033-000

ECROU 3MM NOIR
NUT

(8) 34383-09400-000

VIS 3X22MM
SCREW

(9) 34151-13600-000

BOITIER
FOOD, METER

(10) 34111-136A0-000

BOITIER

(11) 03242-0416B-000

SCREW

(12) 34173-13601-000

FAISCEAU

(12) 34173-13600-000

FAISCEAU

(13) 09471-12077-000

BULB (12V,1.7W)

(14) 09471-12082-000

BULB (12V,3.4W)

(15) 34950-13600-000

BOITIER

(15) 34950-13670-000

PLAQUE SUPPORT D'INSTR. TS50XK
BOITIER

(16) 34189-32400-000

CUSHION

(17) 34152-13600-000

COUVRE CULASSE

(17) 34152-13670-000

COUVERCLE D'INSTR. INF. TS50XK
COUVRE CULASSE

(18) 09160-05037-000

RONDELLE 5.5X16X1.2
WASHER

(19) 08313-1005B-000

NUT

(20) 02112-04087-000

VIS M4X8
SCREW

(21) 08322-01047-000

WASHER

(22) 01500-06167-000

VIS 6X16MM
BOLT

(23) 08322-0106A-000

WASHER

(23A) 01560-0616A-000

BOLT

(24) 34910-13610-000

SPEEDOMETER CABLE
CABLE ASSY, SPEEDOMETER

(25) 34930-05203-000

GUIDE
DISCONTINUED

(26) 01500-08127-000

BOLT

(27) 08321-01087-000

BAGUE DE RESSORT 8MM
LOCK WASHER

(28) 08322-01087-000

RONDELLE 8MM
WASHER

(28A) 01550-0812B-000

BOLT

(29) 34940-13611-000

CABLE ASSY, TACHOMETER

(30) 34997-13600-000

GUIDE, TACHOMETER CABLE

(31) 02112-3612A-000

SCREW

(32) 08322-0106A-000

WASHER

(32A) 02112-1612B-000

SCREW

	Référence	Désignation	Qté
# 1	34120-13670-000 3412013670000 3412013670000	COMPTEUR KILOMETRIQUE TS50XK COMPTEUR	168,66 €
# 1	34120-13630-000 3412013630000 3412013630000	COMPTEUR	Non disponible	0,00 €
# 2	34980-13600-000 3498013600000 3498013600000	BOUTON COMPT.KILO JOURN.TS50XK BOUTON	6,50 €
# 3	34220-13600-000 3422013600000 3422013600000	TACHOMETER	Non disponible	0,00 €
# 3	34220-13710-000 3422013710000 3422013710000	COMPTE-TOURS TACHOMETER	Non disponible	0,00 €
# 4	34420-13681-000 34383-09400-000 3442013681000	VIS 3X22MM THERMOMETER	3,14 €
# 4	34420-13601-000 3442013601000 3442013601000	THERMOMETER	Non disponible	0,00 €
# 4	34420-13682-000 3442013682000	THERMOMETRE THERMOMETER	Non disponible	0,00 €
# 5	34384-33220-000 3438433220000 3438433220000	RONDELLE WASHER	Non disponible	0,00 €
# 6	08321-21033-000 08321-2103B-000 0832121033000	WASHER, LOCK LOCK WASHER	1,51 €
# 7	08310-00033-000 0831000033000 0831000033000	ECROU 3MM NOIR NUT	Non disponible	0,00 €
# 8	34383-09400-000 3438309400000 3438309400000	VIS 3X22MM SCREW	3,14 €
# 9	34151-13600-000 3415113600000 3415113600000	BOITIER FOOD, METER	Non disponible	0,00 €
# 10	34111-13600-000 3411113600000	BOITIER	Non disponible	0,00 €
# 11	03242-04167-000 03242-0416B-000 0324204167000	SCREW	2,73 €
# 12	34173-13601-000 3417313601000 3417313601000	FAISCEAU	33,79 €
# 12	34173-13600-000 3417313600000 3417313600000	FAISCEAU	Non disponible	0,00 €
# 13	09471-12077-000 09471-12077-000 0947112077000	BULB (12V, 1.7W)	2,57 €
# 14	09471-12028-000 09471-12082-000 0947112028000	BULB (12V, 3.4W)	5,35 €
# 15	34950-13600-000 3495013600000 3495013600000	BOITIER	Non disponible	0,00 €
# 15	34950-13670-000 3495013670000 3495013670000	PLAQUE SUPPORT D'INSTR. TS50XK BOITIER	Non disponible	0,00 €
# 16	34189-32400-000 3418932400000 3418932400000	CUSHION	6,41 €
# 17	34152-13600-000 3415213600000 3415213600000	COUVRE CULASSE	Non disponible	0,00 €
# 17	34152-13670-000 3415213670000 3415213670000	COUVERCLE D'INSTR. INF. TS50XK COUVRE CULASSE	Non disponible	0,00 €
# 18	09160-05037-000 0916005037000 0916005037000	RONDELLE 5.5X16X1.2 WASHER	2,04 €
# 19	08313-11055-000 08313-1005B-000 0831311055000	NUT	2,40 €
# 20	02112-04087-000 0211204087000 0211204087000	VIS M4X8 SCREW	1,51 €
# 21	08322-01047-000 0832201047000 0832201047000	WASHER	2,46 €
# 22	01500-06167-000 0150006167000 0150006167000	VIS 6X16MM BOLT	2,62 €
# 23A	01560-06163-000 01560-0616A-000 0156006163000	BOLT	2,93 €
# 23	08322-01067-000 0832201067000	WASHER	Non disponible	0,00 €
# 24	34910-13610-000 3491013610000 3491013610000	SPEEDOMETER CABLE CABLE ASSY, SPEEDOMETER	72,05 €
# 25	34930-05200-000 34930-05203-000 3493005200000	GUIDE DISCONTINUED	14,20 €
# 26	01500-08127-000 0150008127000 0150008127000	BOLT	2,82 €
# 27	08321-01087-000 0832101087000 0832101087000	BAGUE DE RESSORT 8MM LOCK WASHER	2,40 €
# 28	08322-01087-000 0832201087000 0832201087000	RONDELLE 8MM WASHER	2,42 €
# 28A	01550-08123-000 01550-0812B-000 0155008123000	BOLT	3,50 €
# 29	34940-13610-000 34940-13611-000 3494013610000	CABLE ASSY, TACHOMETER	81,95 €
# 30	34997-13600-000 3499713600000 3499713600000	GUIDE, TACHOMETER CABLE	Non disponible	0,00 €
# 31	02112-06123-000 02112-3612A-000 0211206123000	SCREW	2,73 €
# 32A	02112-16123-000 02112-1612B-000 0211216123000	SCREW	2,86 €
# 32	08322-01063-000 0832201063000	WASHER	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
