COMPTEUR POUR SUZUKI TS-ER 50 1983

TEMOINS

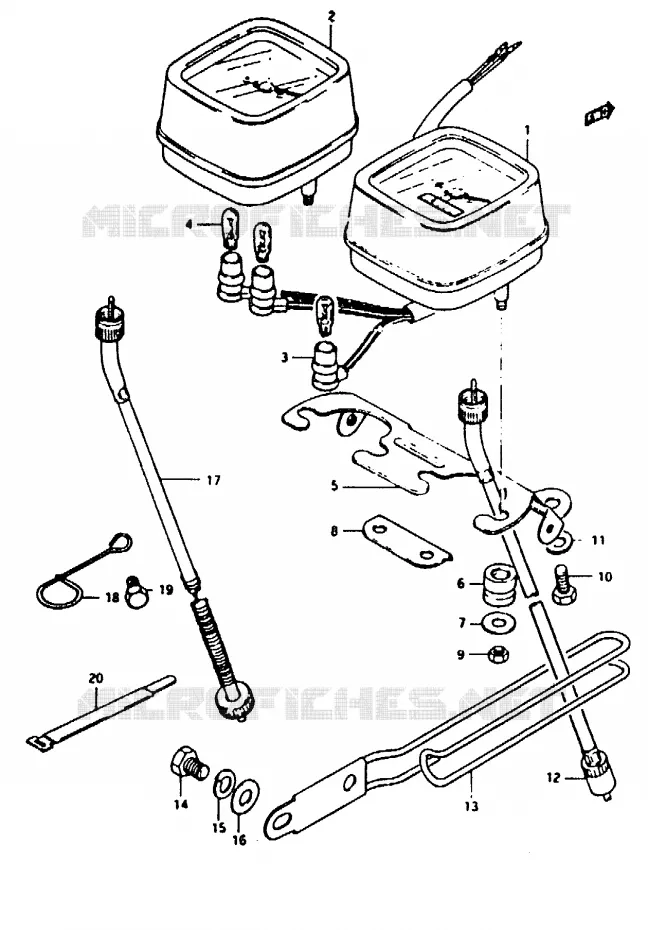

COMPTEUR pour Suzuki TS-ER 50 1983
1
(1)  34110-46780-000
SPEEDOMETER (MILE/KILO)
(1)  NOT-USED
NOT USED
2
(2)  34210-26500-000
COMPTE-TOURS TS50ERK-D
TACHOMETER
(2)  NOT-USED
NOT USED
3
(3)  34173-26501-000
FAISCEAU
(3)  NOT-USED
NOT USED
4
(4)  09471-06052-000
BULB
BULB (6V,1.7W)
5
(5)  34950-48541-000
SUPPORT COMPTEUR/COMPTE-TOUR
BRACKET
(5)  NOT-USED
NOT USED
6
(6)  34189-29330-000
CUSHION,SPEEDOMETER
CUSHION
7
(7)  09160-05037-000
RONDELLE 5.5X16X1.2
WASHER (A)
8
(8)  34182-48510-000
SUPPORT
WASHER,THRUST
9
(9)  08310-00057-000
ECROU 5MM
..NUT
10
(10)  01500-06167-000
VIS 6X16MM
BOLT, FENDER REAR
(10)  NOT-USED
NOT USED
11
(11)  08322-0106A-000
WASHER
RONDELLE *
(11)  NOT-USED
NOT USED
12
(12)  34910-13610-000
SPEEDOMETER CABLE
DISCONTINUED
(12)  NOT-USED
NOT USED
13
(13)  34930-05203-000
GUIDE
AXE
14
(14)  01500-08127-000
BOLT
.BOLT, DRAIN
15
(15)  08321-01087-000
BAGUE DE RESSORT 8MM
.8MM LOCK WASHER, RH
16
(16)  08322-01087-000
RONDELLE 8MM
.8MM FLAT WASHER, RH
17
(17)  34940-46122-000
CABLE COMPTE-TOUR COMPLET
CABLE
(17)  NOT-USED
NOT USED
18
(18)  34949-30002-000
GUIDE DE CABLE
GUIDE, TACHOMETER CABLE
19
(19)  01500-06107-000
BOLT
BOLT, FRONT
20
(20)  09407-18302-000
CLAMP
Référence Désignation Prix Unitaire TTC Qté
# 1

34110-46780-000
3411046780000

3411046780000
SPEEDOMETER (MILE/KILO)
Non disponible
# 1

NOT-USED
NOTUSED

NOTUSED
NOT USED
Non disponible
# 2

34210-26500-000
3421026500000

3421026500000
COMPTE-TOURS TS50ERK-D
TACHOMETER
Non disponible
# 2

NOT-USED
NOTUSED

NOTUSED
NOT USED
Non disponible
# 3

34173-26501-000
3417326501000

3417326501000
FAISCEAU
Non disponible
# 3

NOT-USED
NOTUSED

NOTUSED
NOT USED
Non disponible
# 4

09471-06052-000

09471-06052-000
 0947106052000
BULB
BULB (6V, 1.7W)
# 5

34950-48541-000
3495048541000

3495048541000
SUPPORT COMPTEUR/COMPTE-TOUR
BRACKET
Non disponible
# 5

NOT-USED
NOTUSED

NOTUSED
NOT USED
Non disponible
# 6

34189-29330-000
3418929330000

3418929330000
CUSHION, SPEEDOMETER
CUSHION
# 7

34181-30520-000

09160-05037-000
 3418130520000
RONDELLE 5.5X16X1.2
WASHER (A)
# 8

34182-48510-000
3418248510000

3418248510000
SUPPORT
WASHER, THRUST
Non disponible
# 9

08310-11058-000

08310-00057-000
 0831011058000
ECROU 5MM
..NUT
# 10

01107-06168-000

01500-06167-000
 0110706168000
VIS 6X16MM
BOLT, FENDER REAR
# 10

NOT-USED
NOTUSED

NOTUSED
NOT USED
Non disponible
# 11

08322-21068-000

0832221068000
WASHER
RONDELLE *
Non disponible
# 11

NOT-USED
NOTUSED

NOTUSED
NOT USED
Non disponible
# 12

34910-46730-000

34910-13610-000
 3491046730000
SPEEDOMETER CABLE
DISCONTINUED
# 12

NOT-USED
NOTUSED

NOTUSED
NOT USED
Non disponible
# 13

58620-30501-000

34930-05203-000
 5862030501000
GUIDE
AXE
# 14

01107-08128-000

01500-08127-000
 0110708128000
BOLT
.BOLT, DRAIN
# 15

08321-21088-000

08321-01087-000
 0832121088000
BAGUE DE RESSORT 8MM
.8MM LOCK WASHER, RH
# 16

08322-11088-000

08322-01087-000
 0832211088000
RONDELLE 8MM
.8MM FLAT WASHER, RH
# 17

34940-26503-000

3494026503000
CABLE COMPTE-TOUR COMPLET
CABLE
Non disponible
# 17

NOT-USED
NOTUSED

NOTUSED
NOT USED
Non disponible
# 18

34949-30002-000
3494930002000

3494930002000
GUIDE DE CABLE
GUIDE, TACHOMETER CABLE
# 19

01107-06108-000

01500-06107-000
 0110706108000
BOLT
BOLT, FRONT
# 20

09407-18301-000

09407-18302-000
 0940718301000
CLAMP
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !

Pièces d'origine pour Suzuki 50 TS-ER 1983
