ALLUMAGE ROTOR - STATOR POUR SUZUKI TS-ER 50 1983

COMPTEUR

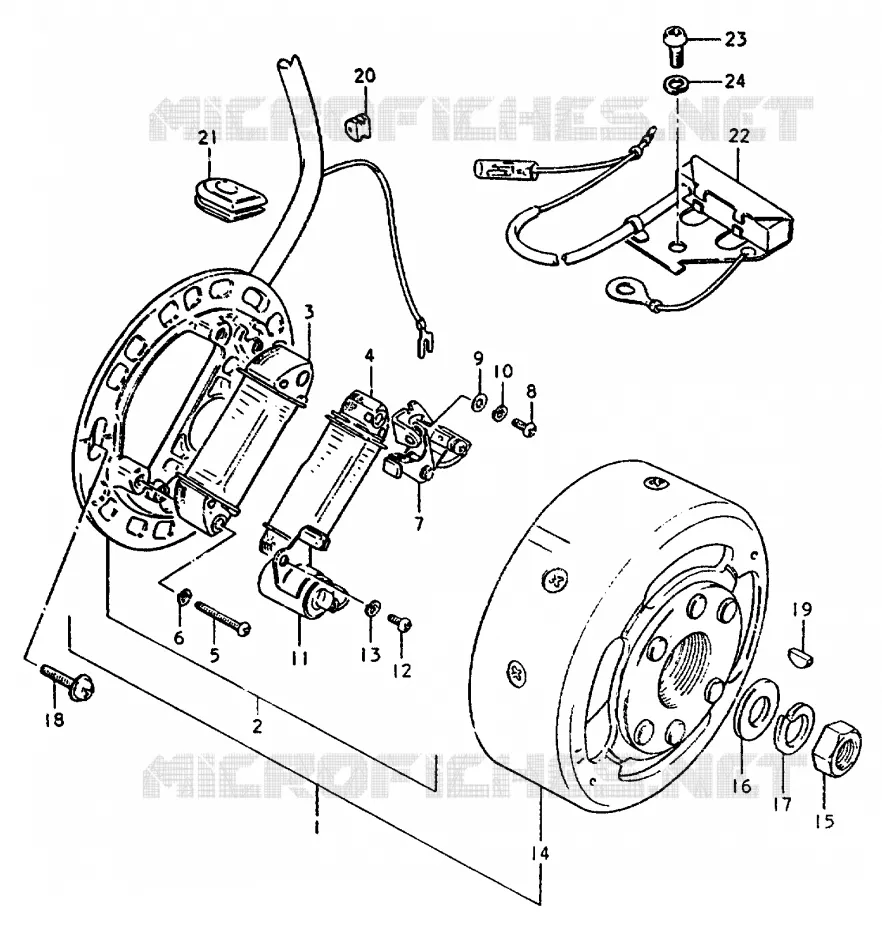

ALLUMAGE ROTOR STATOR pour Suzuki TS-ER 50 1983
1
(1)  32102-43013-000
ROTOR
MAGNETO ASSY
2
(2)  32101-43013-000
STATOR COMPLET
STATOR
3
(3)  32120-43013-000
COIL, LIGHTING
4
(4)  32140-48010-000
BOBINE D'ALLUMAGE PRIMAIRE
COIL, PRIMARY
5
(5)  09125-04023-000
SCREW,4X30
.SCREW
6
(6)  08321-0104A-000
WASHER,LOCK
RONDELLE *
7
(7)  32240-43012-000
RUPTEUR
8
(8)  09125-04001-000
VIS
SCREW
9
(9)  08322-01047-000
WASHER
LOCK WASHER
10
(10)  08321-0104A-000
WASHER,LOCK
RONDELLE *
11
(11)  32341-43012-000
CONDENSATEUR
12
(12)  02112-04087-000
VIS M4X8
.SCREW
13
(13)  08321-0104A-000
WASHER,LOCK
RONDELLE *
14
(14)  32102-43013-000
ROTOR
ROTOR, FLYWHEEL
15
(15)  09140-10041-000
NUT
ECROU *
16
(16)  08322-01107-000
RONDELLE 10MM
WASHER REFER TO FIG.57A(H-12) FOR MOD REFER TO FIG.57B(H-13) FOR MOD
17
(17)  08321-01107-000
BAGUE DE RESSORT 10MM
.LOCK WASHER
18
(18)  09139-05011-000
VIS
SCREW, STATOR
19
(19)  08341-31039-000
CLAVETTE
KEY
20
(20)  32742-32021-000
GUIDE EN CAOUTCHOUC
GROMMET, LEAD WIRE
21
(21)  09309-09007-000
GROMMET
DISCONTINUED
22
(22)  36510-46300-000
RESISTOR ASSY
23
(23)  02112-06107-000
VIS 6X10
SCREW FIG.28 (E-5) : GSX1100ESD
24
(24)  08321-01067-000
RONDELLE 6MM
RONDELLE *
Référence Désignation Prix Unitaire TTC Qté
# 1

32100-43013-000

3210043013000
ROTOR
MAGNETO ASSY
Non disponible
# 2

32101-43013-000
3210143013000

3210143013000
STATOR COMPLET
STATOR
Non disponible
# 3

32120-43013-000
3212043013000

3212043013000
COIL, LIGHTING
Non disponible
# 4

32140-48010-000
3214048010000

3214048010000
BOBINE D'ALLUMAGE PRIMAIRE
COIL, PRIMARY
# 5

02112-04308-000

09125-04023-000
 0211204308000
SCREW, 4X30
.SCREW
# 6

08321-21048-000

08321-0104A-000
 0832121048000
WASHER, LOCK
RONDELLE *
# 7

32240-43012-000
3224043012000

3224043012000
RUPTEUR
# 8

09125-04001-000
0912504001000

0912504001000
VIS
SCREW
# 9

08322-21048-000

08322-01047-000
 0832221048000
WASHER
LOCK WASHER
# 10

08321-21048-000

08321-0104A-000
 0832121048000
WASHER, LOCK
RONDELLE *
# 11

32341-43012-000
3234143012000

3234143012000
CONDENSATEUR
Non disponible
# 12

02112-04088-000

02112-04087-000
 0211204088000
VIS M4X8
.SCREW
# 13

08321-21048-000

08321-0104A-000
 0832121048000
WASHER, LOCK
RONDELLE *
# 14

32102-43013-000
3210243013000

3210243013000
ROTOR
ROTOR, FLYWHEEL
Non disponible
# 15

09140-10003-000

09140-10041-000
 0914010003000
NUT
ECROU *
# 16

08322-21108-000

08322-01107-000
 0832221108000
RONDELLE 10MM
WASHER REFER TO FIG.57A(H-12) FOR MOD REFER TO FIG.57B(H-13) FOR MOD
# 17

08321-21108-000

08321-01107-000
 0832121108000
BAGUE DE RESSORT 10MM
.LOCK WASHER
# 18

09139-05011-000
0913905011000

0913905011000
VIS
SCREW, STATOR
# 19

08341-31039-000
0834131039000

0834131039000
CLAVETTE
KEY
# 20

32742-32021-000
3274232021000

3274232021000
GUIDE EN CAOUTCHOUC
GROMMET, LEAD WIRE
Non disponible
# 21

09309-09006-000

09309-09007-000
 0930909006000
GROMMET
DISCONTINUED
# 22

36510-46300-000
3651046300000

3651046300000
RESISTOR ASSY
Non disponible
# 23

02112-06108-000

02112-06107-000
 0211206108000
VIS 6X10
SCREW FIG.28 (E-5) : GSX1100ESD
# 24

08321-21068-000

08321-01067-000
 0832121068000
RONDELLE 6MM
RONDELLE *
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !

Pièces d'origine pour Suzuki 50 TS-ER 1983
