CYLINDRE

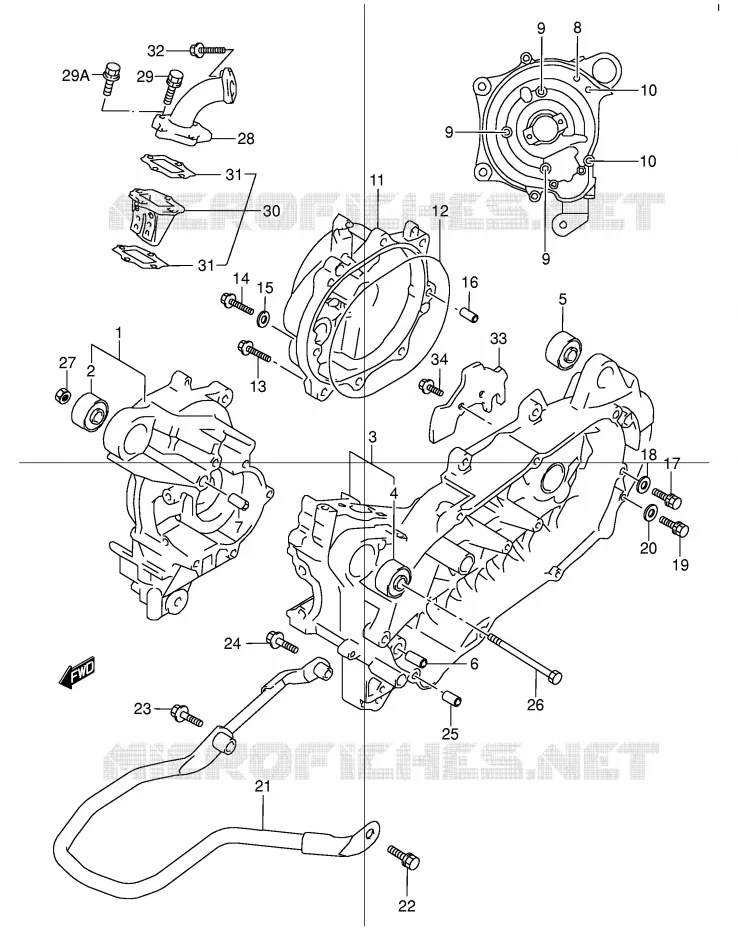

CARTER POUR SUZUKI STREET-MAGIC 50 1998

COUVERCLE DE CARTER GAUCHE

(1) 11310-06842-000

CARTER MOTEUR
CRANKCASE SET, RH

(1) 11310-06860-000

CRANKCASE SET, RH

(2) 09319-10050-000

SILENTBLOC
BUSH

(3) 11320-06845-000

CRANKCASE SET,LH TR50S
CRANKCASE SET, LH

(3) 11320-06860-000

11320-06860-000
CRANKCASE SET, LH

(4) 09319-10050-000

SILENTBLOC
BUSH

(5) 09319-10032-000

DOUILLE
BUSH

(6) 09300-08016-000

DOUILLE 8MM
BUSH

(7) 09206-11018-000

PIN
PIN 16X10

(8) 02112-0675B-000

SCREW

(9) 02112-0645B-000

SCREW

(9) 02112-0645B-000

SCREW

(9) 02112-0645B-000

SCREW

(9) 02112-0645B-000

SCREW
SCREW

(9) 02112-0645B-000

SCREW
SCREW

(9) 02112-0645B-000

SCREW
SCREW

(10) 02112-0685B-000

SCREW

(10) 02112-0685B-000

SCREW

(10) 02112-0685B-000

SCREW
SCREW

(10) 02112-0685B-000

SCREW
SCREW

(11) 11430-06841-000

CARTER

(12) 09280-00029-000

JOINT TORIQUE D: 2.4, ID: 161
O RING (D:2.4,ID:161)

(13) 01550-0830B-000

BOLT

(14) 09103-08153-000

BOLT 8X30

(15) 09168-08020-000

GASKET
WASHER

(16) 04211-11169-000

DOUILLE L:16
PIN

(17) 01550-0812B-000

BOLT

(18) 09168-08016-000

BAGUE DE JOINT 8.2X14X1
GASKET (8.2X14X1)

(19) 01550-0812B-000

BOLT

(20) 09168-08016-000

BAGUE DE JOINT 8.2X14X1
GASKET (8.2X14X1)

(21) 11390-06F01-000

PARE-CARTER

(22) 01550-0825A-000

BOLT. FINAL GEAR BEARIN
VIS

(23) 01550-0835B-000

BOLT

(24) 01550-0845B-000

BOLT. MUFFLER SUPPORT
BOLT

(25) 04211-11169-000

DOUILLE L:16
PIN

(26) 09100-10267-000

VIS 10X185MM
BOLT,10X185

(27) 08310-0010B-000

NUT

(28) 13110-43E10-000

PIPE D'ADMISSION

(28) 13111-43E03-000

PIPE D'ADMISSION

(29) 01550-0620B-000

BOLT

(29A) 09139-06034-000

SCREW UPPER INNER
BOLT

(30) 13150-43E00-000

VALVE ASSY, REED

(30) 13150-43E10-000

VALVE ASSY, REED

(31) 13156-43E01-000

GASKET,REED VALVE
JOINT

(31) 13156-43E01-000

GASKET,REED VALVE
JOINT

(32) KIT47370-40H00

KIT47370-40H00
BOLT

(33) 11323-06F11-000

GEAR BOX PLATE
PLAQUE

(34) 02112-3612A-000

SCREW

	Référence	Désignation	Qté
# 1	11310-06840-000 1131006840000	CARTER MOTEUR CRANKCASE SET, RH	Non disponible	0,00 €
# 1	11310-06860-000 1131006860000 1131006860000	CRANKCASE SET, RH	Non disponible	0,00 €
# 2	09319-10050-000 0931910050000 0931910050000	SILENTBLOC BUSH	16,33 €
# 3	11320-06842-000 1132006842000	CRANKCASE SET, LH TR50S CRANKCASE SET, LH	Non disponible	0,00 €
# 3	11320-06860-000 1132006860000 1132006860000	11320-06860-000 CRANKCASE SET, LH	Non disponible	0,00 €
# 4	09319-10050-000 0931910050000 0931910050000	SILENTBLOC BUSH	16,33 €
# 5	09319-10032-000 0931910032000 0931910032000	DOUILLE BUSH	6,46 €
# 6	09300-08016-000 0930008016000 0930008016000	DOUILLE 8MM BUSH	3,50 €
# 7	09206-11018-000 0920611018000 0920611018000	PIN PIN 16X10	3,93 €
# 8	02112-06753-000 02112-0675B-000 0211206753000	SCREW	2,86 €
# 9	02112-06453-000 02112-0645B-000 0211206453000	SCREW	2,60 €
# 10	02112-06853-000 02112-0685B-000 0211206853000	SCREW	3,48 €
# 11	11430-06841-000 1143006841000 1143006841000	CARTER	Non disponible	0,00 €
# 12	09280-00029-000 0928000029000 0928000029000	JOINT TORIQUE D: 2.4, ID: 161 O RING (D:2.4, ID:161)	30,04 €
# 13	01550-08303-000 01550-0830B-000 0155008303000	BOLT	4,37 €
# 14	09103-08153-000 0910308153000 0910308153000	BOLT 8X30	2,26 €
# 15	09168-08020-000 0916808020000 0916808020000	GASKET WASHER	5,01 €
# 16	04211-11169-000 0421111169000 0421111169000	DOUILLE L:16 PIN	2,26 €
# 17	01550-08123-000 01550-0812B-000 0155008123000	BOLT	3,50 €
# 18	09168-08008-000 09168-08016-000 0916808008000	BAGUE DE JOINT 8.2X14X1 GASKET (8.2X14X1)	2,02 €
# 19	01550-08123-000 01550-0812B-000 0155008123000	BOLT	3,50 €
# 20	09168-08008-000 09168-08016-000 0916808008000	BAGUE DE JOINT 8.2X14X1 GASKET (8.2X14X1)	2,02 €
# 21	11390-06F01-000 1139006F01000 1139006F01000	PARE-CARTER	Non disponible	0,00 €
# 22	01550-08253-000 01550-0825A-000 0155008253000	BOLT. FINAL GEAR BEARIN VIS	3,19 €
# 23	01550-08353-000 01550-0835B-000 0155008353000	BOLT	4,44 €
# 24	01550-08453-000 01550-0845B-000 0155008453000	BOLT. MUFFLER SUPPORT BOLT	3,99 €
# 25	04211-11169-000 0421111169000 0421111169000	DOUILLE L:16 PIN	2,26 €
# 26	09100-10267-000 0910010267000 0910010267000	VIS 10X185MM BOLT, 10X185	12,67 €
# 27	08310-00103-000 08310-0010B-000 0831000103000	NUT	3,08 €
# 28	13110-43E10-000 1311043E10000 1311043E10000	PIPE D'ADMISSION	Non disponible	0,00 €
# 28	13111-43E02-000 1311143E02000	PIPE D'ADMISSION	Non disponible	0,00 €
# 29	01550-06203-000 01550-0620B-000 0155006203000	BOLT	3,15 €
# 29A	09139-06034-000 0913906034000 0913906034000	SCREW UPPER INNER BOLT	Non disponible	0,00 €
# 30	13150-43E00-000 1315043E00000 1315043E00000	VALVE ASSY, REED	68,35 €
# 30	13150-43E10-000 1315043E10000 1315043E10000	VALVE ASSY, REED	Non disponible	0,00 €
# 31	13156-43E01-000 1315643E01000 1315643E01000	GASKET, REED VALVE JOINT	6,72 €
# 32	01550-06163-000 0155006163000	KIT47370-40H00 BOLT	Non disponible	0,00 €
# 33	11323-06F10-000 11323-06F11-000 1132306F10000	GEAR BOX PLATE PLAQUE	6,22 €
# 34	02112-36123-000 02112-3612A-000 0211236123000	SCREW	2,73 €
