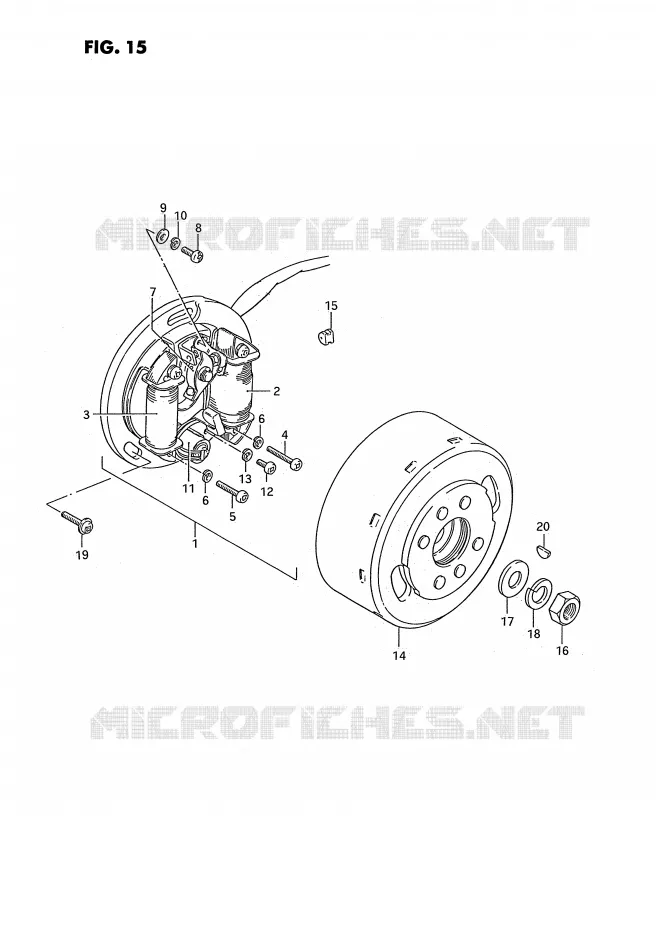

ALLUMAGE ROTOR - STATOR (MODELE X E15, MODELE D / H / L / M E43) POUR SUZUKI PV 50 1999

ALLUMAGE ROTOR - STATOR (MODELE D / H / L / M E15) REFER TO FIG.16A(D-4) FOR MODEL R E15/P15

(1) 32101-17220-000

STATOR

(1) 32101-17240-000

STATOR

(2) 32120-17220-000

COIL, LIGHTING

(2) 32120-46521-000

COIL, LIGHTING

(3) 32140-46120-000

COIL, PRIMARY

(4) 02112-0425B-000

.SCREW

(5) 02112-0420A-000

SCREW
SCREW 4X20

(6) 08321-0104A-000

WASHER,LOCK
..LOCK WASHER

(7) 32240-13020-000

POINT ASSY,CONTACT
CONTACT POINT

(8) 09125-04001-000

VIS
SCREW

(9) 08322-01047-000

..WASHER

(10) 08321-0104A-000

WASHER,LOCK
..LOCK WASHER

(11) 32341-22020-000

CONDENSATEUR

(12) 02112-0508A-000

SCREW

(13) 08321-0105A-000

WASHER,LOCK
LOCK WASHER

(14) 32102-17220-000

FLYWHEEL

(14) 32102-17240-000

ROTOR ASSY
FLYWHEEL

(15) 09259-04001-000

PLUG

(15) 32742-32021-000

GUIDE EN CAOUTCHOUC
GROMMET

(16) 09140-10041-000

NUT
ECROU *

(17) 08322-01107-000

RONDELLE 10MM
WASHER REFER TO FIG.57A(H-12) FOR MOD REFER TO FIG.57B(H-13) FOR MOD

(18) 08321-01107-000

BAGUE DE RESSORT 10MM
LOCK WASHER

(19) 09139-05011-000

VIS
SCREW

(20) 08341-31039-000

CLAVETTE
KEY

	Référence	Désignation	Qté
# 1	32101-17220-000 3210117220000 3210117220000	STATOR	Non disponible	0,00 €
# 1	32101-17240-000 3210117240000 3210117240000	STATOR	Non disponible	0,00 €
# 2	32120-17220-000 3212017220000 3212017220000	COIL, LIGHTING	Non disponible	0,00 €
# 2	32120-46521-000 3212046521000 3212046521000	COIL, LIGHTING	Non disponible	0,00 €
# 3	32140-46120-000 3214046120000 3214046120000	COIL, PRIMARY	Non disponible	0,00 €
# 4	02112-04258-000 02112-0425B-000 0211204258000	.SCREW	2,62 €
# 5	02112-04208-000 02112-0420A-000 0211204208000	SCREW SCREW 4X20	1,64 €
# 6	08321-21047-000 08321-0104A-000 0832121047000	WASHER, LOCK ..LOCK WASHER	2,42 €
# 7	32240-13020-000 3224013020000 3224013020000	POINT ASSY, CONTACT CONTACT POINT	Non disponible	0,00 €
# 8	09125-04001-000 0912504001000 0912504001000	VIS SCREW	5,52 €
# 9	08322-21047-000 08322-01047-000 0832221047000	..WASHER	2,46 €
# 10	08321-21047-000 08321-0104A-000 0832121047000	WASHER, LOCK ..LOCK WASHER	2,42 €
# 11	32341-22020-000 3234122020000 3234122020000	CONDENSATEUR	Non disponible	0,00 €
# 12	02112-05087-000 02112-0508A-000 0211205087000	SCREW	2,00 €
# 13	08321-21057-000 08321-0105A-000 0832121057000	WASHER, LOCK LOCK WASHER	2,42 €
# 14	32102-17220-000 3210217220000 3210217220000	FLYWHEEL	Non disponible	0,00 €
# 14	32102-17240-000 3210217240000 3210217240000	ROTOR ASSY FLYWHEEL	Non disponible	0,00 €
# 15	09259-04001-000 0925904001000 0925904001000	PLUG	Non disponible	0,00 €
# 15	32742-32021-000 3274232021000 3274232021000	GUIDE EN CAOUTCHOUC GROMMET	Non disponible	0,00 €
# 16	09140-10003-000 09140-10041-000 0914010003000	NUT ECROU *	3,26 €
# 17	08322-21108-000 08322-01107-000 0832221108000	RONDELLE 10MM WASHER REFER TO FIG.57A(H-12) FOR MOD REFER TO FIG.57B(H-13) FOR MOD	2,42 €
# 18	08321-21107-000 08321-01107-000 0832121107000	BAGUE DE RESSORT 10MM LOCK WASHER	2,40 €
# 19	09139-05011-000 0913905011000 0913905011000	VIS SCREW	3,13 €
# 20	08341-31039-000 0834131039000 0834131039000	CLAVETTE KEY	2,46 €
