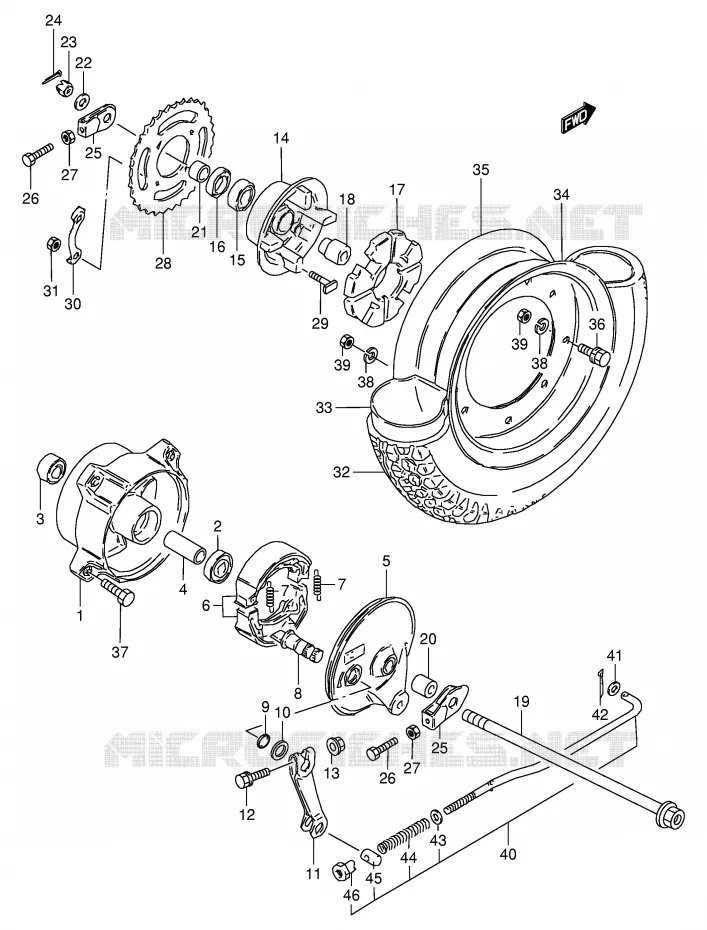

Vue éclatée

BRAS OSCILLANT ARRIERE

ROUE ARRIERE POUR SUZUKI PV 50 1998

OPTIONS

(1) 64110-17201-000

MOYEU

(2) 08143-6201B-000

BEARING
BEARING, LH

(3) 08143-6301B-000

BEARING
BEARING, RH

(4) 09180-12086-000

SPACER (12.6X19X68)

(5) 64210-46013-000

FLASQUE

(6) 54400-43870-000

BRAKE SHOE SET
MOYEU

(7) 09443-07025-000

RESSORT DE MACHOIRE DE FREIN
SPRING

(7) 09443-07025-000

RESSORT DE MACHOIRE DE FREIN
SPRING

(8) 54441-29305-000

CLEF DE FREIN
CAM, BRAKE

(9) 09280-14011-000

JOINT TORIQUE D:2.5, ID: 13.8
O RING (ID:13.8,D:2.50)

(10) 09160-14055-000

WASHER (14.5X22X1.6)

(11) 64451-43010-A05

LEVER.REAR BRAKE CAM PV50
LEVIER DE CAME

(12) 09103-06045-000

VIS 6X32
BOLT (6X32)

(13) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(14) 64611-36G00-000

DRUM,REAR SPROCKET
DRUM, SPROCKET MOUNTING

(15) 09262-17023-000

ROULEMENT A BILLE 17X40X12
BEARING

(16) 09285-25007-000

SEAL
OIL SEAL (25X40X6)

(17) 64651-010B1-000

CAOUTCHOUC ROUE ARRIERE
SHOCK ABSORBER

(18) 64733-43000-000

ENTRETOISE
RETAINER, SPROCKET DRUM

(19) 64711-17201-000

64711-17201-000
AXLE, REAR

(20) 09180-12018-000

SPACER 12.2X22X14 SF
SPACER, RH (12.2X22X14)

(21) 09180-12132-000

SPACER, LH (12X25X12.90)

(22) 08322-0112B-000

WASHER

(23) 09141-12004-000

NUT

(24) 04111-3030A-000

COTTER PIN
PIN 12X10

(25) 61410-26000-000

TENDEUR DE CHAINE

(25) 61410-26000-000

TENDEUR DE CHAINE

(26) 09104-06002-000

VIS
BOLT

(26) 09104-06002-000

VIS
BOLT

(27) 08310-00067-000

ECROU 6MM
NUT

(27) 08310-00067-000

ECROU 6MM
NUT

(28) 64511-17201-000

RR SPROCKET
SPROCKET, REAR (NT:35)

(29) 09105-08001-000

VIS
BOLT

(30) 09169-08011-000

TOLE DE SURETE
WASHER

(31) 08310-0008B-000

NUT

(32) 55100-17201-000

TIRE, REAR (3.50-8) IRC

(33) 55200-17200-000

CHAMBRE A AIR

(34) 55312-17200-13L

RIM, WHEEL RH (8X2.50) (SILVER)

(35) 55313-17200-13L

RIM, WHEEL LH (8X2.50) (SILVER)

(36) 01570-0816A-000

BOLT

(37) 01500-0825A-000

BOLT
VIS

(38) 08321-0108B-000

WASHER,LOCK
LOCK WASHER

(38) 08321-0108B-000

WASHER,LOCK
LOCK WASHER

(38) 08321-0108B-000

WASHER,LOCK
LOCK WASHER
WASHER,LOCK

(38) 08321-0108B-000

WASHER,LOCK
LOCK WASHER
WASHER,LOCK

(39) 08310-0008B-000

NUT

(39) 08310-0008B-000

NUT

(39) 08310-0008B-000

NUT
NUT

(39) 08310-0008B-000

NUT
NUT

(40) 43300-17200-000

TIGE DE FREIN

(41) 08322-0105B-000

WASHER

(42) 04111-2020A-000

COTTER PIN. ROD END
PIN, COTTER

(43) 08322-0106A-000

WASHER

(44) 09440-09004-000

RESSORT
SPRING

(45) 09209-11002-000

BOULON
PIN 16X10

(46) 09150-06014-000

ECROU
NUT

	Référence	Désignation	Qté
# 1	64110-17201-000 6411017201000 6411017201000	MOYEU	Non disponible	0,00 €
# 2	08143-62017-000 08143-6201B-000 0814362017000	BEARING BEARING, LH	14,20 €
# 3	08143-63017-000 08143-6301B-000 0814363017000	BEARING BEARING, RH	18,17 €
# 4	09180-12086-000 0918012086000 0918012086000	SPACER (12.6X19X68)	Non disponible	0,00 €
# 5	64210-46013-000 6421046013000 6421046013000	FLASQUE	88,11 €
# 6	54400-43870-000 5440043870000 5440043870000	BRAKE SHOE SET MOYEU	Non disponible	0,00 €
# 7	09443-07025-000 0944307025000 0944307025000	RESSORT DE MACHOIRE DE FREIN SPRING	Non disponible	0,00 €
# 8	54441-29305-000 5444129305000 5444129305000	CLEF DE FREIN CAM, BRAKE	17,00 €
# 9	09280-14011-000 0928014011000 0928014011000	JOINT TORIQUE D:2.5, ID: 13.8 O RING (ID:13.8, D:2.50)	5,86 €
# 10	09160-14055-000 0916014055000 0916014055000	WASHER (14.5X22X1.6)	2,68 €
# 11	64451-43010-000 64451-43010-A05 6445143010000	LEVER.REAR BRAKE CAM PV50 LEVIER DE CAME	13,88 €
# 12	09103-06045-000 0910306045000 0910306045000	VIS 6X32 BOLT (6X32)	2,95 €
# 13	08316-10063-000 08319-31067-000 0831610063000	ECROU 6MM CHROMEE NUT	2,53 €
# 14	64611-01001-000 64611-36G00-000 6461101001000	DRUM, REAR SPROCKET DRUM, SPROCKET MOUNTING	60,16 €
# 15	08113-62037-000 09262-17023-000 0811362037000	ROULEMENT A BILLE 17X40X12 BEARING	19,01 €
# 16	09285-25003-000 09285-25007-000 0928525003000	SEAL OIL SEAL (25X40X6)	7,70 €
# 17	64651-010B1-000 64651010B1000 64651010B1000	CAOUTCHOUC ROUE ARRIERE SHOCK ABSORBER	13,54 €
# 18	64733-43000-000 6473343000000 6473343000000	ENTRETOISE RETAINER, SPROCKET DRUM	12,44 €
# 19	64711-17201-000 6471117201000 6471117201000	64711-17201-000 AXLE, REAR	Non disponible	0,00 €
# 20	09180-12018-000 0918012018000 0918012018000	SPACER 12.2X22X14 SF SPACER, RH (12.2X22X14)	6,37 €
# 21	09180-12132-000 0918012132000 0918012132000	SPACER, LH (12X25X12.90)	Non disponible	0,00 €
# 22	08322-01123-000 08322-0112B-000 0832201123000	WASHER	3,13 €
# 23	09141-12004-000 0914112004000 0914112004000	NUT	Non disponible	0,00 €
# 24	04111-30308-000 04111-3030A-000 0411130308000	COTTER PIN PIN 12X10	1,84 €
# 25	61410-26000-000 6141026000000 6141026000000	TENDEUR DE CHAINE	47,27 €
# 26	09104-06002-000 0910406002000 0910406002000	VIS BOLT	Non disponible	0,00 €
# 27	08310-00067-000 0831000067000 0831000067000	ECROU 6MM NUT	2,40 €
# 28	64511-17201-000 6451117201000 6451117201000	RR SPROCKET SPROCKET, REAR (NT:35)	40,66 €
# 29	09105-08001-000 0910508001000 0910508001000	VIS BOLT	2,24 €
# 30	09169-08011-000 0916908011000 0916908011000	TOLE DE SURETE WASHER	2,31 €
# 31	08310-00083-000 08310-0008B-000 0831000083000	NUT	3,08 €
# 32	55100-17201-000 5510017201000 5510017201000	TIRE, REAR (3.50-8) IRC	Non disponible	0,00 €
# 33	55200-17200-000 5520017200000 5520017200000	CHAMBRE A AIR	Non disponible	0,00 €
# 34	55312-17200-13L 553121720013L 553121720013L	RIM, WHEEL RH (8X2.50) (SILVER)	Non disponible	0,00 €
# 35	55313-17200-13L 553131720013L 553131720013L	RIM, WHEEL LH (8X2.50) (SILVER)	Non disponible	0,00 €
# 36	01570-08163-000 01570-0816A-000 0157008163000	BOLT	2,82 €
# 37	01500-08253-000 01500-0825A-000 0150008253000	BOLT VIS	2,64 €
# 38	08321-01083-000 08321-0108B-000 0832101083000	WASHER, LOCK LOCK WASHER	3,13 €
# 39	08310-00083-000 08310-0008B-000 0831000083000	NUT	3,08 €
# 40	43300-17200-000 4330017200000 4330017200000	TIGE DE FREIN	Non disponible	0,00 €
# 41	08322-01053-000 08322-0105B-000 0832201053000	WASHER	3,06 €
# 42	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END PIN, COTTER	1,60 €
# 43	08322-01063-000 0832201063000	WASHER	Non disponible	0,00 €
# 44	09440-09004-000 0944009004000 0944009004000	RESSORT SPRING	2,22 €
# 45	09209-11002-000 0920911002000 0920911002000	BOULON PIN 16X10	2,29 €
# 46	09150-06014-000 0915006014000	ECROU NUT	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ROUE ARRIERE de votre Suzuki de PV. Nous restons à votre disposition pour toute question.
