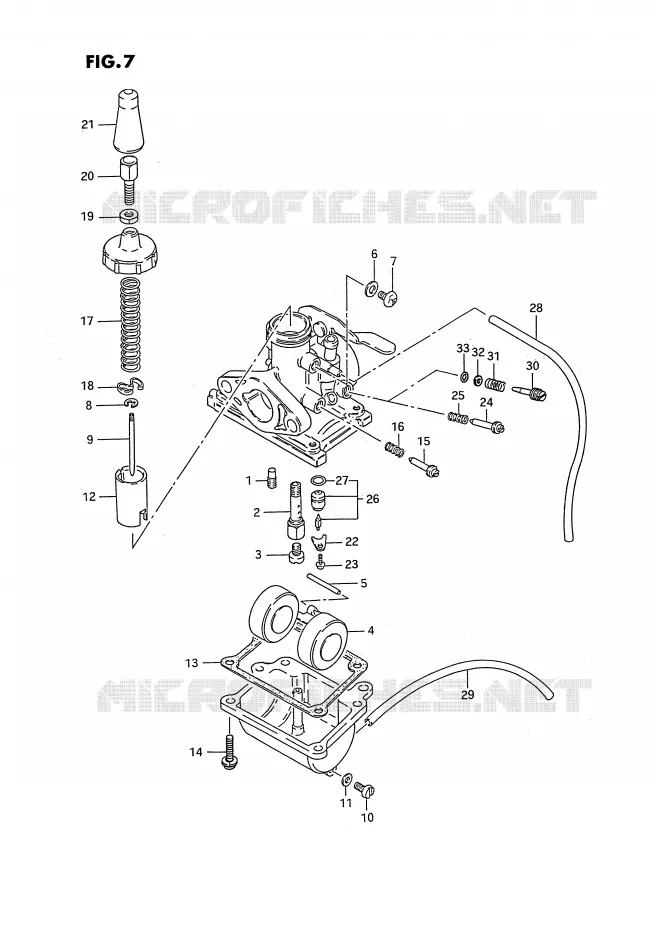

CARBURATEUR POUR SUZUKI PV 50 1987

CARBURATEUR (E16)

CARBURATEUR pour Suzuki PV 50 1987
1
(1)  09492-15015-000
JET,PILOT (15)
DISCONTINUED
(1)  09492-20004-000
JET,PILOT
JET, PILOT (20)
2
(2)  09494-00238-000
JET,NEEDLE SF
(2)  09494-00258-000
JET, NEEDLE PV50
(2)  09494-00728-000
JET,NEEDLE PV50
3
(3)  09491-72010-000
JET,MAIN
(3)  09491-57006-000
JET, MAIN (57.5)
(3)  09491-77004-000
GICLEUR 3 77.5
JET,MAIN,77.5
4
(4)  13250-02500-000
FLOTTEUR TS50XKM,R E18
FLOTTEUR
(4)  13252-46110-000
FLOTTEUR
5
(5)  13254-20010-000
AXE DE FLOTTEUR
PIN 16X10
6
(6)  13523-46110-000
JOINT
WASHER
7
(7)  02112-0506B-000
.SCREW
8
(8)  13394-40D00-000
CLIPS D'AIGUILLE DE GICLEUR
.CLIP, NEEDLE
9
(9)  13383-46B00-000
AIGUILLE
NEEDLE, JET (3I14-2)
(9)  13383-04110-000
AIGUILLE
(9)  13383-46790-000
NEEDLE, JET (3D16-2)
10
(10)  13247-05010-000
VIS DE VIDANGE
VIS
11
(11)  13249-05010-000
BAGUE DE JOINT
WASHER
12
(12)  13551-17200-000
VOLET DE GAZ
(12)  13551-46180-000
VALVE,THROTTLE SF
VOLET DE GAZ
13
(13)  13251-46110-000
JOINT CARTER FLOTTEUR
WASHER
(13)  13251-02410-000
JOINT CARTER FLOTTEUR
WASHER
14
(14)  13601-04148-000
VIS 4X14MM
SCREW
15
(15)  13267-01010-000
VIS RALENTI
SCREW,THROTTLE STOP
16
(16)  13268-01010-000
RESSORT
SPRING
17
(17)  13573-46710-000
RESSORT
SPRING
18
(18)  13581-07910-000
SUPPORT
COUPELLE
19
(19)  13661-16600-000
ECROU
NUT
20
(20)  13577-48110-000
VIS REGLAGE
BOLT
(20)  13577-22600-000
VIS REGLAGE
BOLT
21
(21)  13681-33010-000
SUPPORT
DUST SEAL
(21)  13681-16601-000
CAP,CABLE ADJUSTER
DUST SEAL
22
(22)  13373-46710-000
PLAQUE
WASHER,THRUST
23
(23)  02112-0308A-000
SCREW
24
(24)  13269-04010-000
VIS REGLAGE D'AIR
SCREW, AIR (2.0)
25
(25)  13268-01010-000
RESSORT
SPRING
26
(26)  13370-46710-000
POINTEAU DU FLOTTEUR
POINTEAU
27
(27)  13374-46710-000
JOINT TORIQUE
O RING
28
(28)  09352-30504-600
HOSE(3X5X600)
.HOSE, OVER FLOW (3X5X300->200)
(28)  13683-05400-000
HOSE, AIR VENT (3.5X6.5X350)
29
(29)  13684-40A00-000
TUYAU A ESSENCE
HOSE, OVER FLOW (3X5X160)
30
(30)  13269-17220-000
SCREW, AIR (1 3/4)
31
(31)  13494-09410-000
SPRING
32
(32)  13606-47A00-000
WASHER
33
(33)  13295-29901-000
O RING,PILOT AIR SCREW
O RING
99x
(99x)  13200-17200-000
CARBURETOR ASSY
(99x)  13200-17210-000
CARBURETOR ASSY
(99x)  13200-17220-000
CARBURETOR ASSY
(99x)  13200-17230-000
CARBURETOR ASSY
(99x)  13200-17250-000
CARBURETOR ASSY
(99x)  13200-17260-000
CARBURETOR ASSY
Référence Désignation Prix Unitaire TTC Qté
# 1

09492-15002-000

09492-15015-000
 0949215002000
JET, PILOT (15)
DISCONTINUED
# 1

09492-20006-000

0949220006000
JET, PILOT
JET, PILOT (20)
Non disponible
# 2

09494-00238-000
0949400238000

0949400238000
JET, NEEDLE SF
Non disponible
# 2

09494-00258-000
0949400258000

0949400258000
JET, NEEDLE PV50
Non disponible
# 2

09494-00728-000
0949400728000

0949400728000
JET, NEEDLE PV50
Non disponible
# 3

09491-72010-000
0949172010000

0949172010000
JET, MAIN
# 3

09491-57002-000

0949157002000
JET, MAIN (57.5)
Non disponible
# 3

09491-77004-000
0949177004000

0949177004000
GICLEUR 3 77.5
JET, MAIN, 77.5
Non disponible
# 4

13250-02500-000
1325002500000

1325002500000
FLOTTEUR TS50XKM, R E18
FLOTTEUR
# 4

13252-46110-000
1325246110000

1325246110000
FLOTTEUR
Non disponible
# 5

13254-20010-000
1325420010000

1325420010000
AXE DE FLOTTEUR
PIN 16X10
# 6

13523-46110-000
1352346110000

1352346110000
JOINT
WASHER
# 7

02112-05066-000

02112-0506B-000
 0211205066000
.SCREW
# 8

13394-12110-000

13394-40D00-000
 1339412110000
CLIPS D'AIGUILLE DE GICLEUR
.CLIP, NEEDLE
# 9

13383-17230-000

13383-46B00-000
 1338317230000
AIGUILLE
NEEDLE, JET (3I14-2)
# 9

13383-04110-000
1338304110000

1338304110000
AIGUILLE
Non disponible
# 9

13383-46790-000
1338346790000

1338346790000
NEEDLE, JET (3D16-2)
Non disponible
# 10

13247-05010-000
1324705010000

1324705010000
VIS DE VIDANGE
VIS
# 11

13249-05010-000
1324905010000

1324905010000
BAGUE DE JOINT
WASHER
# 12

13551-17200-000
1355117200000

1355117200000
VOLET DE GAZ
Non disponible
# 12

13551-46180-000
1355146180000

1355146180000
VALVE, THROTTLE SF
VOLET DE GAZ
Non disponible
# 13

13251-02410-000
1325102410000

1325102410000
JOINT CARTER FLOTTEUR
WASHER
# 13

13251-46110-000
1325146110000

1325146110000
JOINT CARTER FLOTTEUR
WASHER
# 14

13601-04148-000
1360104148000

1360104148000
VIS 4X14MM
SCREW
# 15

13267-01010-000
1326701010000

1326701010000
VIS RALENTI
SCREW, THROTTLE STOP
# 16

13268-01010-000
1326801010000

1326801010000
RESSORT
SPRING
# 17

13573-46710-000
1357346710000

1357346710000
RESSORT
SPRING
# 18

13581-07910-000
1358107910000

1358107910000
SUPPORT
COUPELLE
# 19

13661-16600-000
1366116600000

1366116600000
ECROU
NUT
# 20

13577-22600-000
1357722600000

1357722600000
VIS REGLAGE
BOLT
# 20

13577-48110-000
1357748110000

1357748110000
VIS REGLAGE
BOLT
# 21

13681-16600-000

13681-16601-000
 1368116600000
CAP, CABLE ADJUSTER
DUST SEAL
# 21

13681-33010-000
1368133010000

1368133010000
SUPPORT
DUST SEAL
# 22

13373-46710-000
1337346710000

1337346710000
PLAQUE
WASHER, THRUST
# 23

02112-03083-000

02112-0308A-000
 0211203083000
SCREW
# 24

13269-04010-000
1326904010000

1326904010000
VIS REGLAGE D'AIR
SCREW, AIR (2.0)
# 25

13268-01010-000
1326801010000

1326801010000
RESSORT
SPRING
# 26

13370-46710-000
1337046710000

1337046710000
POINTEAU DU FLOTTEUR
POINTEAU
# 27

13374-46710-000
1337446710000

1337446710000
JOINT TORIQUE
O RING
# 28

13683-36A00-000

09352-30504-600
 1368336A00000
HOSE(3X5X600)
.HOSE, OVER FLOW (3X5X300->200)
# 28

13683-05400-000
1368305400000

1368305400000
HOSE, AIR VENT (3.5X6.5X350)
Non disponible
# 29

13684-40A00-000
1368440A00000

1368440A00000
TUYAU A ESSENCE
HOSE, OVER FLOW (3X5X160)
# 30

13269-17220-000
1326917220000

1326917220000
SCREW, AIR (1 3/4)
Non disponible
# 31

13494-09410-000
1349409410000

1349409410000
SPRING
# 32

13606-47A00-000
1360647A00000

1360647A00000
WASHER
# 33

13295-29900-000

13295-29901-000
 1329529900000
O RING, PILOT AIR SCREW
O RING
# 99x

13200-17200-000
1320017200000

1320017200000
CARBURETOR ASSY
Non disponible
# 99x

13200-17210-000
1320017210000

1320017210000
CARBURETOR ASSY
Non disponible
# 99x

13200-17220-000
1320017220000

1320017220000
CARBURETOR ASSY
Non disponible
# 99x

13200-17230-000
1320017230000

1320017230000
CARBURETOR ASSY
Non disponible
# 99x

13200-17250-000
1320017250000

1320017250000
CARBURETOR ASSY
Non disponible
# 99x

13200-17260-000
1320017260000

1320017260000
CARBURETOR ASSY
Non disponible
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARBURATEUR de votre Suzuki de PV. Nous restons à votre disposition pour toute question.
